Moduł Pamięci SPI Flash W25Q128 – Co To Jest i Jak Działa?
Moduł pamięci SPI Flash W25Q128 to niewielki układ pamięci nieulotnej (flash), dostępny między innymi w ofercie naszego sklepu, który jest szeroko stosowany w projektach elektroniki hobbystycznej oraz przemysłowej. Dzięki łatwości obsługi, dużej pojemności oraz szybkiemu transferowi danych, jest bardzo popularny wśród majsterkowiczów i profesjonalnych elektroników.
Moduł omówiliśmy również w przystępnej formie na naszym kanale YouTube.
Co to jest pamięć W25Q128?
Pamięć W25Q128JV, produkowana przez firmę Winbond, ma pojemność 128 megabitów (czyli 16 megabajtów) i komunikuje się z mikrokontrolerem za pomocą interfejsu SPI (Serial Peripheral Interface). Układ ten umożliwia pracę w różnych trybach transmisji danych:
- Standard SPI – przesył danych jedną linią,
- Dual SPI – transmisja na dwóch liniach danych (IO0, IO1),
- Quad SPI – najszybszy tryb, przesyłający dane przez cztery linie (IO0, IO1, IO2, IO3).
Budowa i Wyprowadzenia Modułu

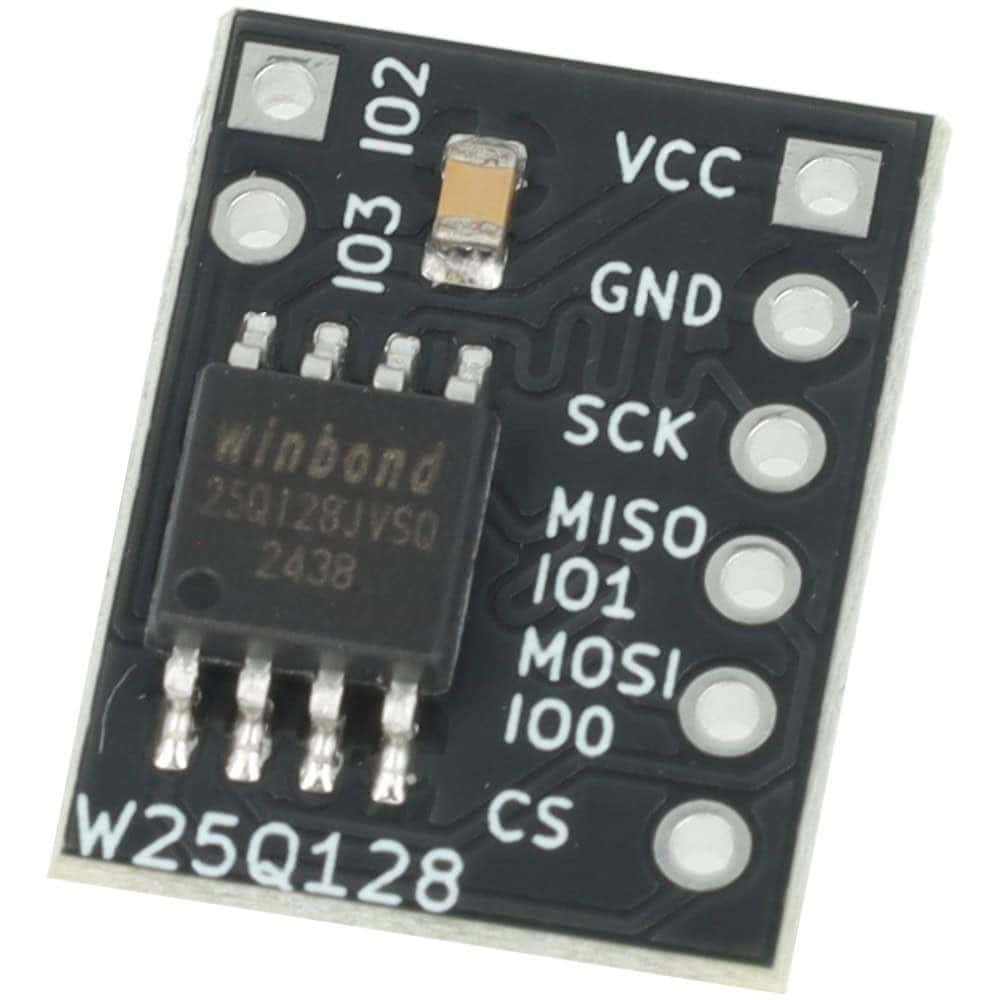

moduł W25Q128 zawiera standardowe wyprowadzenia:
- VCC – zasilanie 2,7 – 3,6 V
- GND – masa
- SCK – zegar SPI
- MISO (IO1) – wyjście danych układu
- MOSI (IO0) – wejście danych układu
- CS – Chip Select (wybór układu)
- WP (IO2) – wejście zabezpieczenia przed zapisem lub linia danych IO2 dla Quad SPI
- HOLD/RESET (IO3) – zatrzymanie transmisji lub resetowanie układu; w trybie Quad SPI linia IO3
Jak działa pamięć SPI Flash W25Q128?
Pamięć komunikuje się z mikrokontrolerem za pomocą protokołu SPI, co wymaga użycia kilku podstawowych linii komunikacyjnych (CLK, CS, MOSI i MISO). W trybach Dual i Quad SPI wykorzystywane są dodatkowo linie IO2 i IO3, co pozwala na szybszą transmisję danych niż w standardowym trybie SPI.
Dane są organizowane w stronach o wielkości 256 bajtów. Zapis lub kasowanie wymaga wcześniejszego wydania odpowiedniego polecenia aktywującego zapis, a następnie można dane zapisać lub usunąć w ramach pojedynczych sektorów (4KB) lub większych bloków (32KB lub 64KB).
Współpraca z mikrokontrolerami (Arduino)
W przypadku korzystania z modułu W25Q128 z mikrokontrolerami operującymi na poziomach logicznych 5 V, takimi jak Arduino Uno czy inne płytki rozwojowe, konieczne jest zastosowanie konwertera poziomów logicznych. Moduł W25Q128 działa bowiem z logiką 3,3 V, a bezpośrednie podłączenie do układu o logice 5 V mogłoby doprowadzić do uszkodzenia układu pamięci lub błędnej komunikacji.
Typowe zastosowania
Dzięki swojej pojemności oraz szybkiemu transferowi danych pamięć ta sprawdzi się w:
- przechowywaniu kodu dla mikrokontrolerów,
- rejestracji danych pomiarowych,
- realizacji projektów IoT,
- przechowywaniu plików konfiguracyjnych,
- zapisywaniu logów systemowych oraz danych użytkownika.
Moduł pamięci SPI Flash W25Q128 to niezawodne i wydajne rozwiązanie, które sprawdzi się w różnorodnych projektach, zarówno hobbystycznych, jak i profesjonalnych. Dzięki swojej prostocie użytkowania oraz szerokiej kompatybilności (np. z Arduino czy ESP32) jest doskonałym wyborem do przechowywania danych w wielu aplikacjach elektronicznych.
Przykładowe zastosowanie W25Q128
Przygotowaliśmy przystępny poradnik z wykorzystaniem modułu pamięci SPI Flash W25Q128. W artykule pokazujemy jak krok po kroku, zbudować stację pogodową opartą na ESP32. Projekt wyświetla nie tylko wyświetlał aktualne dane z czujnika BME280, ale także zapisuje historię pomiarów w pamięci Flash i prezentuje je na wykresach na wyświetlaczu TFT. Dzięki temu możemy śledzić zmiany temperatury, wilgotności i ciśnienia w czasie oraz analizować trendy. Dodatkowo projekt można łatwo rozbudować o nowe funkcje!
Polski moduł pamięci flash ????????
Moduł został opracowany w Polsce przez nasz zespół msalamon, z dbałością o każdy szczegół, aby sprostać oczekiwaniom zarówno profesjonalistów, jak i hobbystów.
Podsumowanie
Moduł pamięci SPI Flash W25Q128 to idealne rozwiązanie do przechowywania danych, wyróżniające się dużą pojemnością (16 MB), szybkim transferem i prostą obsługą.
Dzięki interfejsowi SPI (z obsługą trybów Standard, Dual i Quad) świetnie nadaje się do współpracy z mikrokontrolerami, takimi jak Arduino czy ESP32.
Wymaga zasilania 3,3 V, dlatego przy pracy z układami 5 V konieczne jest użycie konwertera poziomów logicznych.
Moduł doskonale sprawdza się m.in. w przechowywaniu kodu, danych pomiarowych, plików konfiguracyjnych czy logów systemowych.
Prezentowaną w artykule elektronikę znajdziesz oczywiście w naszym sklepie ???? woocommerce-1192887-4610826.cloudwaysapps.com ????Zapraszamy również na nasze social media, gdzie na bieżąco informujemy o nowych produktach oraz o najciekawszych promocjach ????????
