16-kanałowy multiplekser analogowy CD74HC4067
16-kanałowy multiplekser analogowy CD74HC4067
7,90 zł z VAT
Cena netto: 6,42 zł
Brak w magazynie
Powiadom mnie gdy będzie dostępny
CD74HC4067 to 16-kanałowy analogowo-cyfrowy multiplekser/demultiplekser, który pozwala podłączyć 16 urządzeń za pomocą tylko 4 pinów sterujących. Dzięki napięciu zasilania 2 V – 6 V, niskiemu oporowi „ON” (70 Ohm @ 4,5 V) oraz kompaktowym wymiarom 41 x 18 x 3,6 mm, moduł jest idealnym rozwiązaniem do projektów Arduino, prototypowania, systemów pomiarowych i DIY.
Korzyści
Płatność & Wysyłka

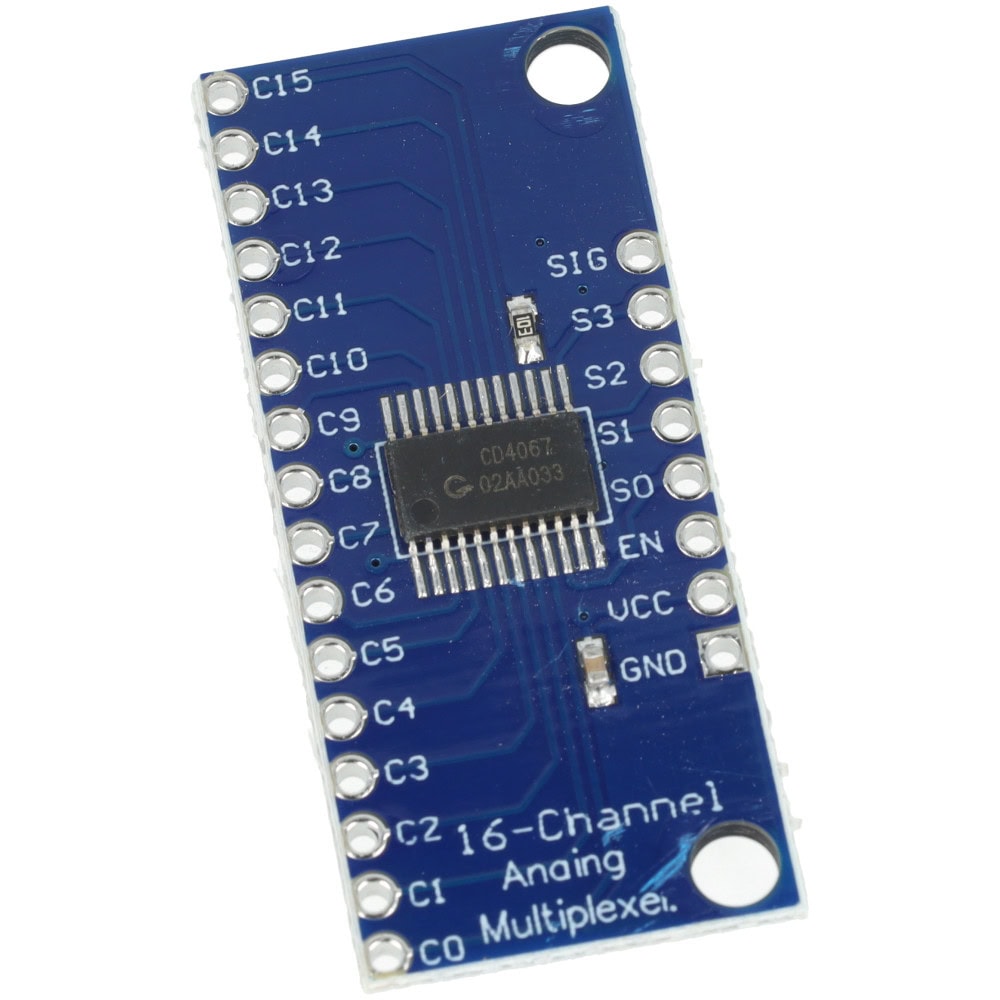

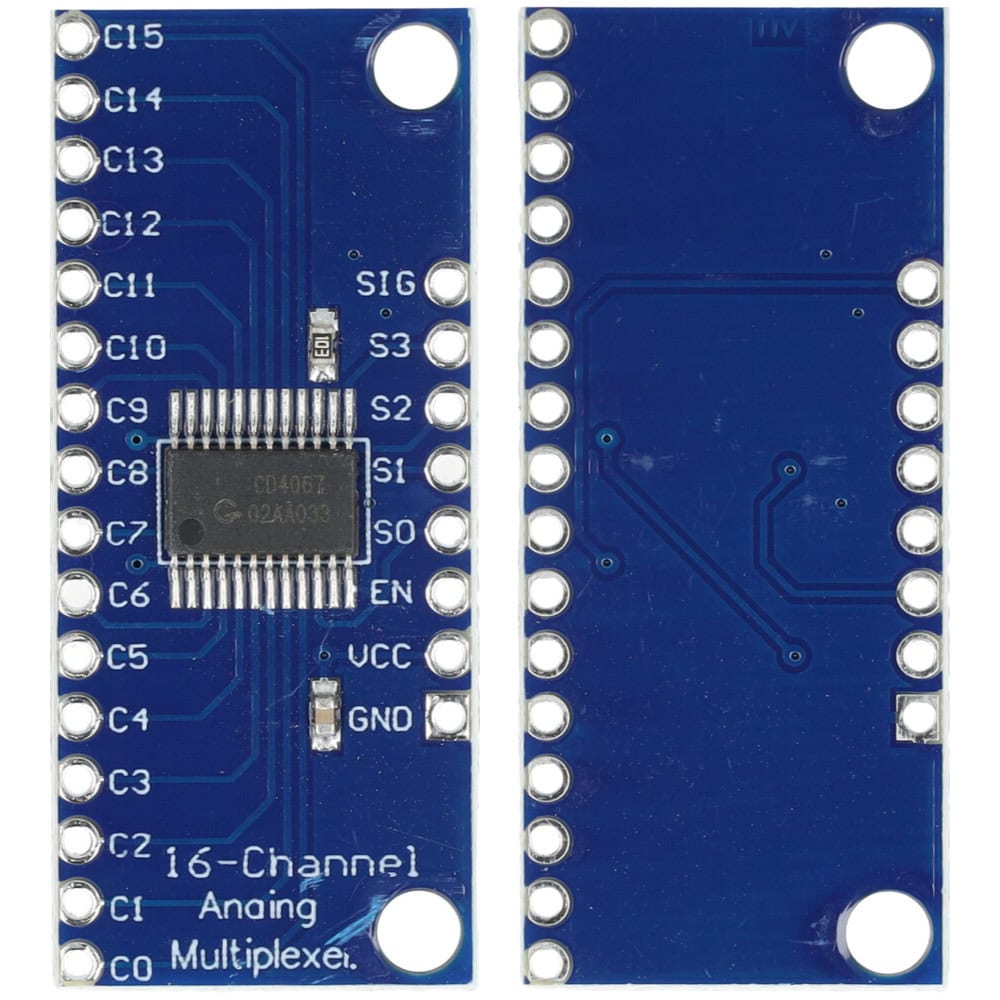

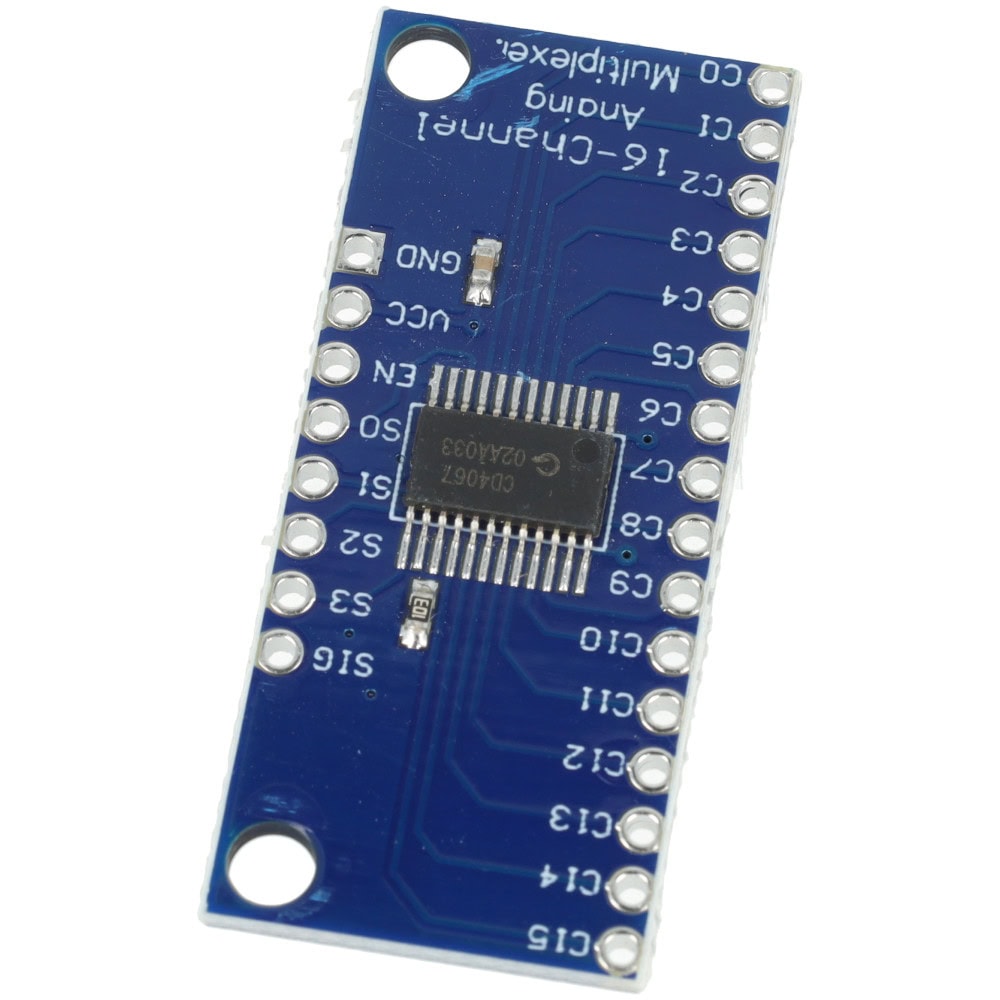

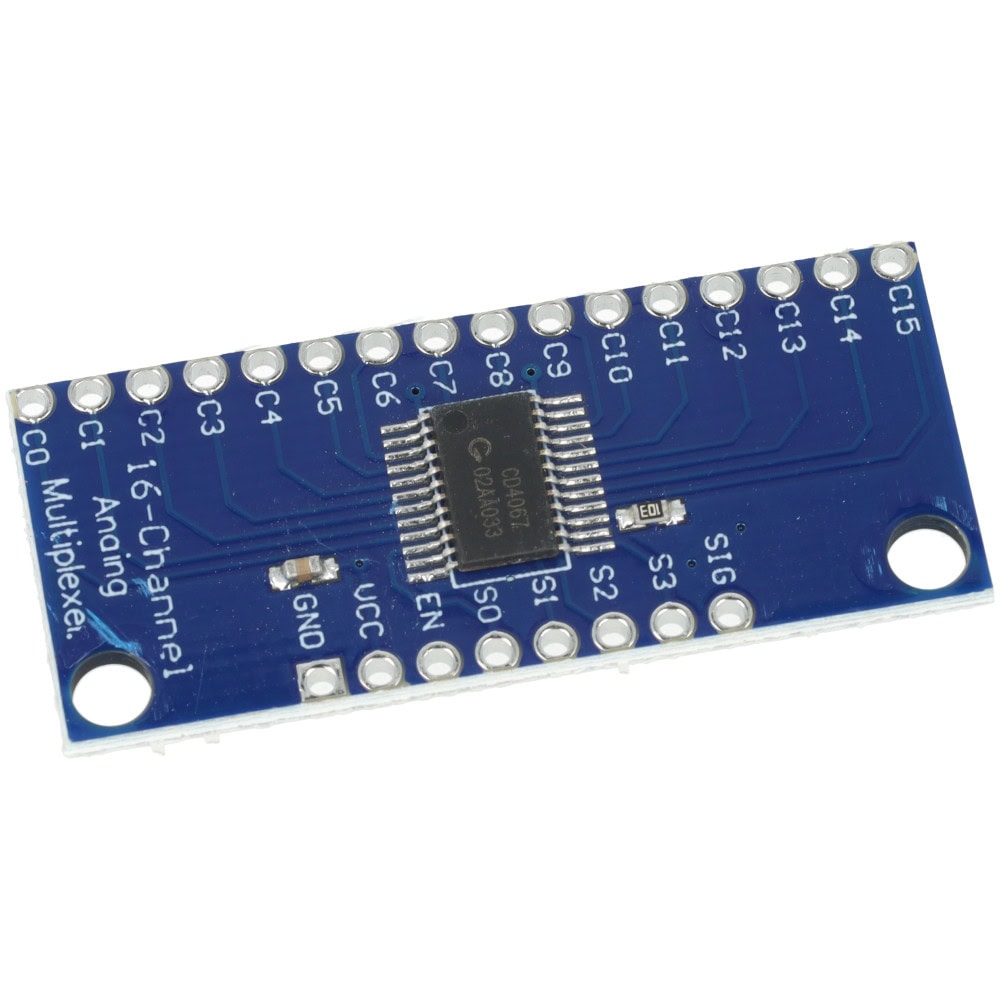

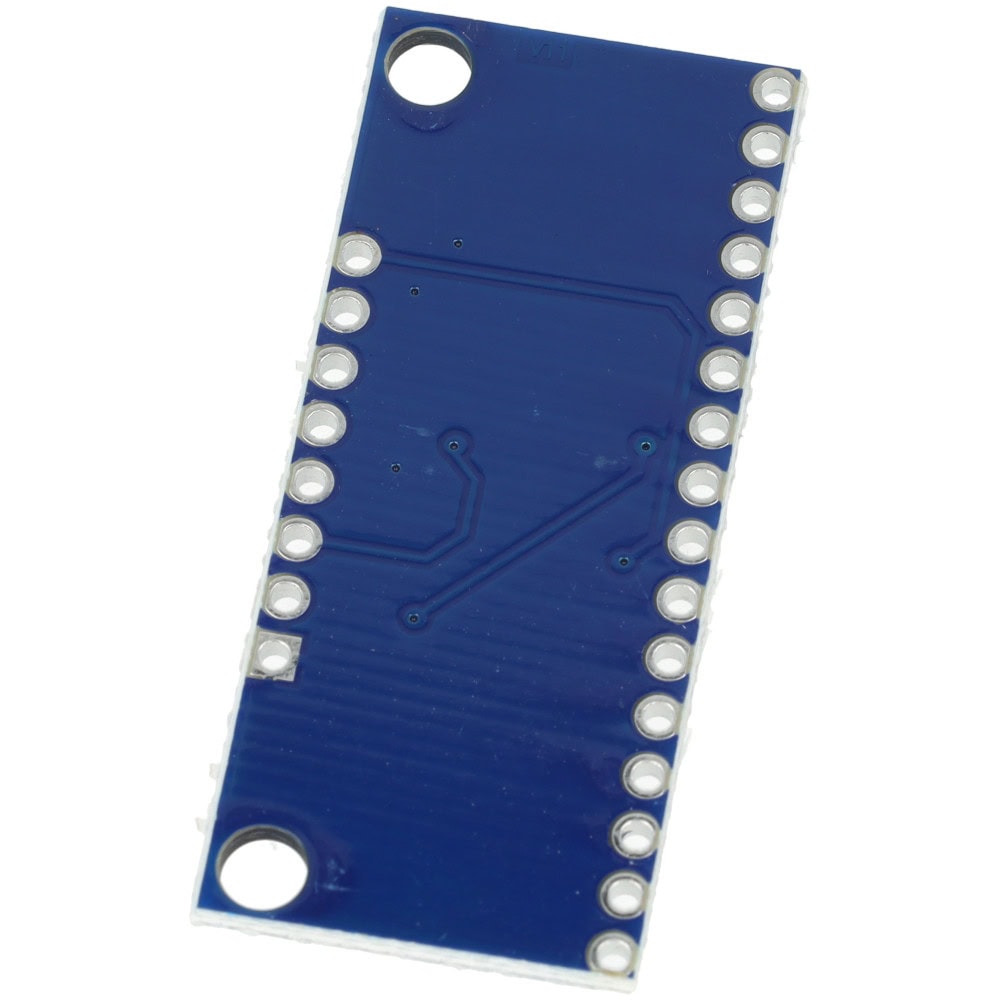

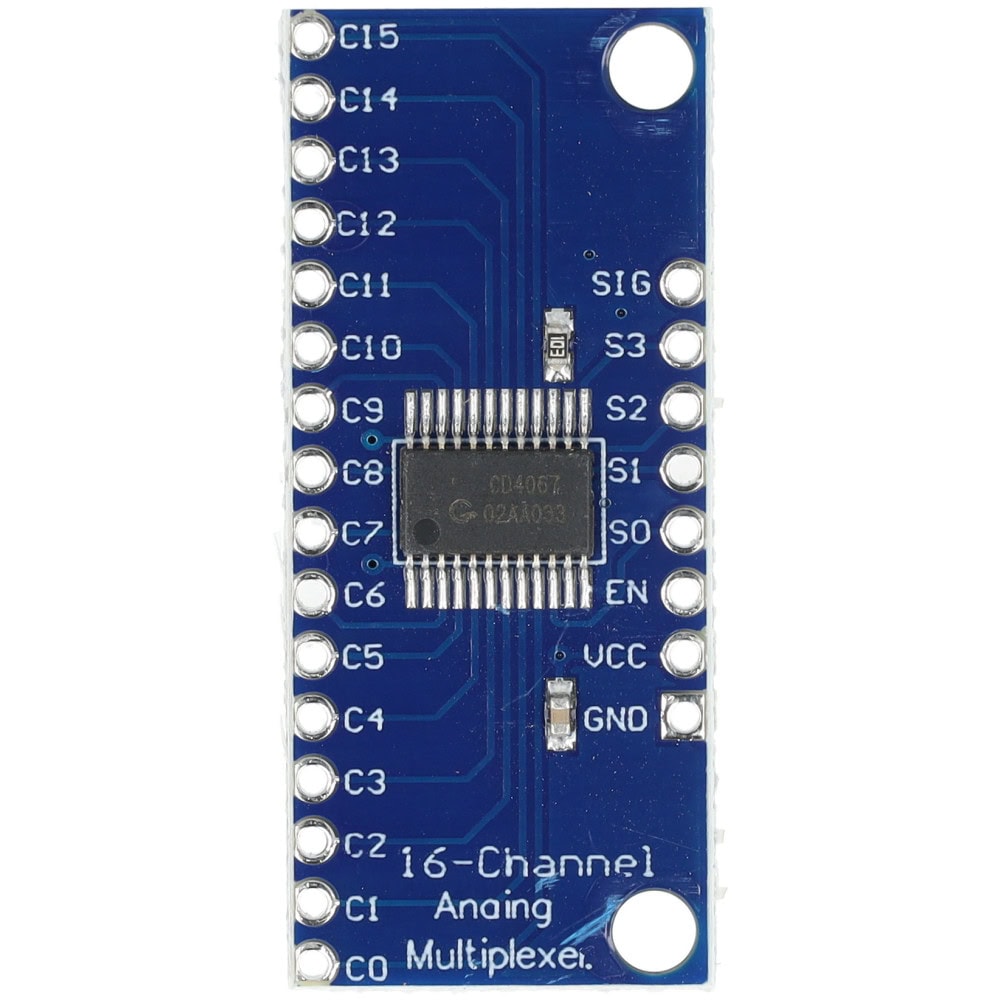

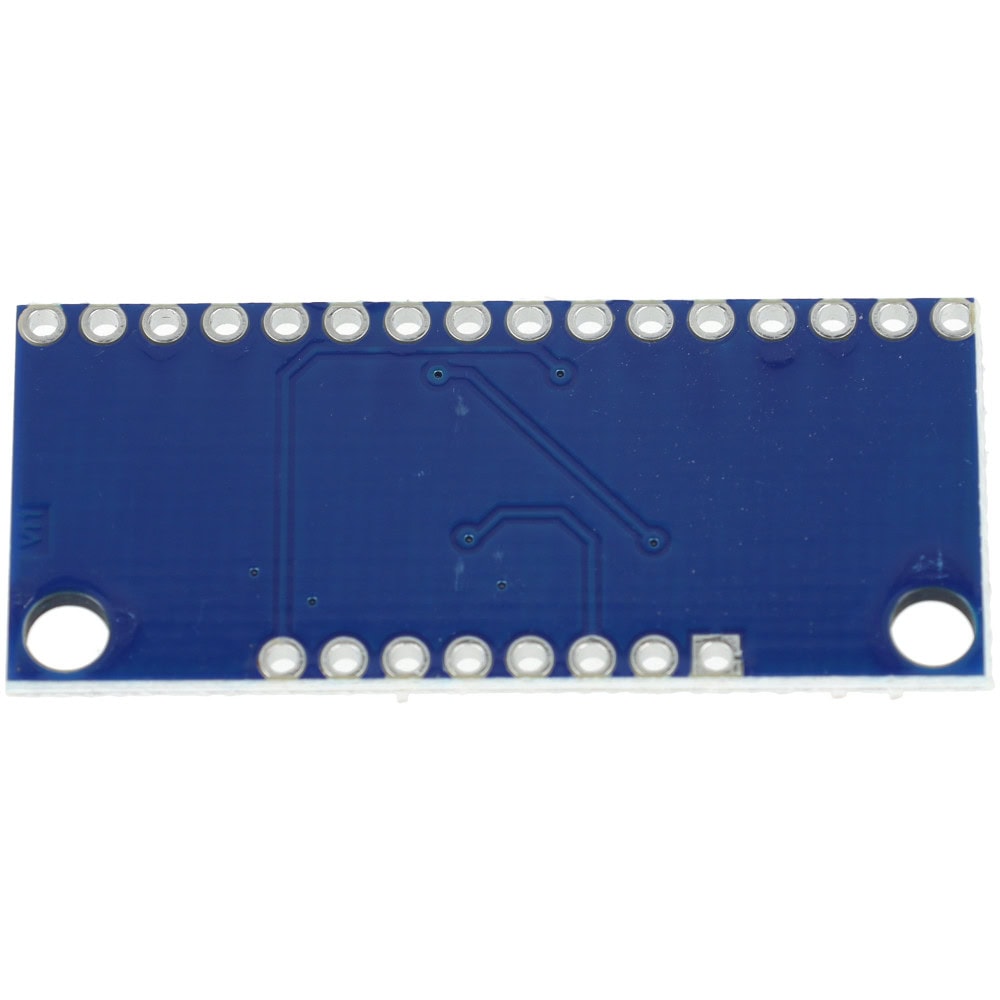

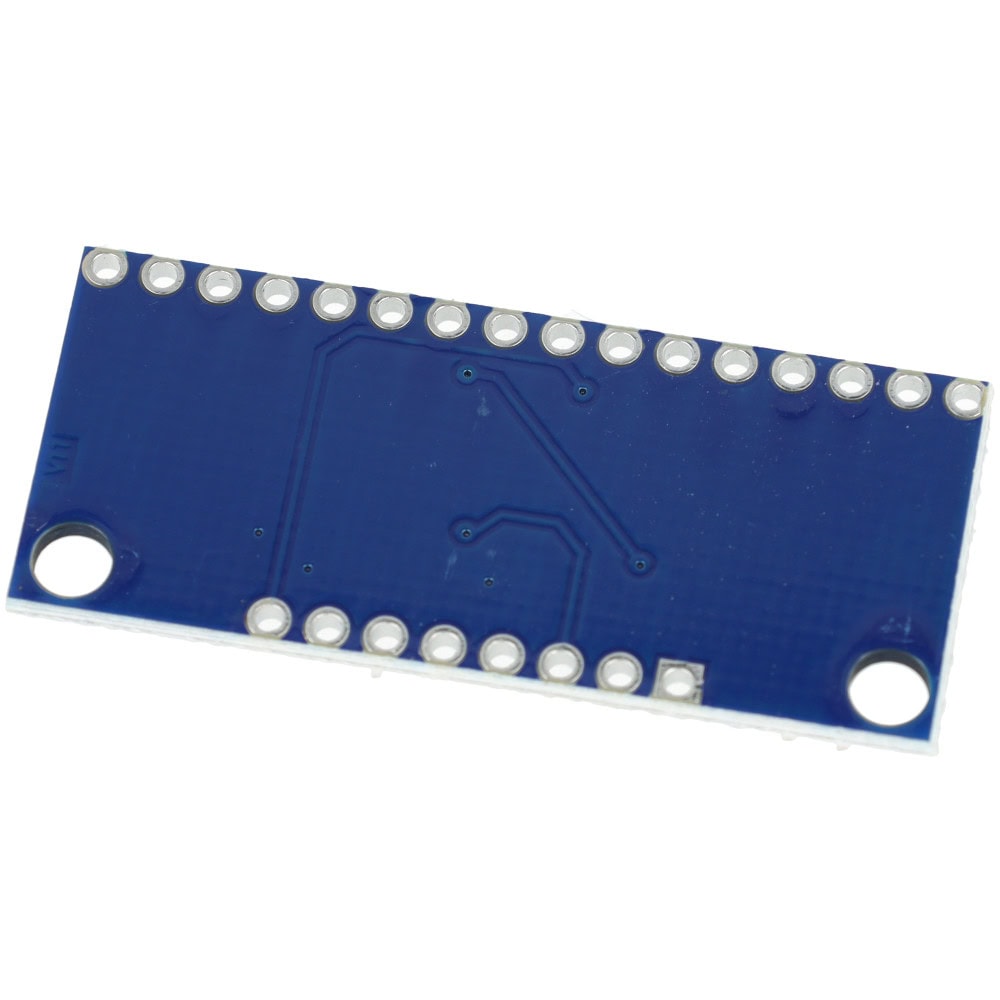

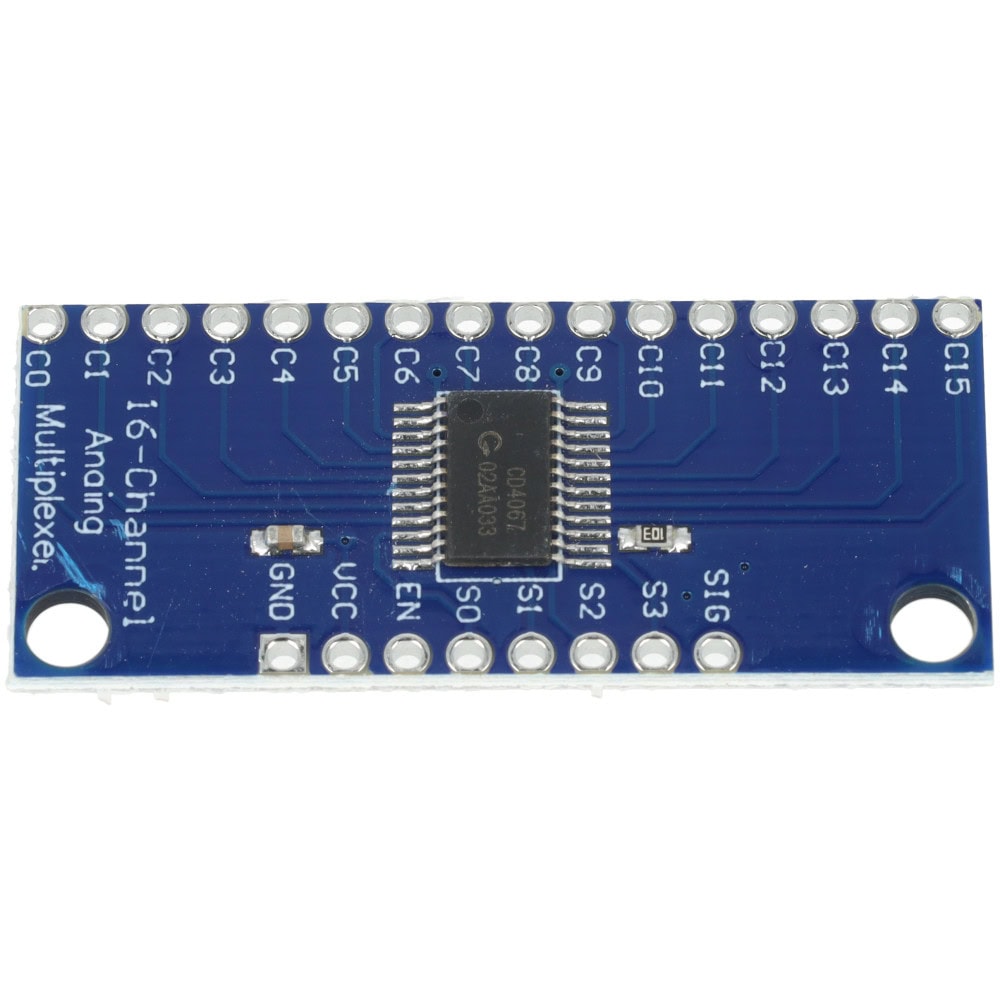

16-kanałowy multiplekser analogowy CD74HC4067
CD74HC4067 to 16-kanałowy analogowo-cyfrowy multiplekser/demultiplekser zaprojektowany do pracy z mikrokontrolerami, takimi jak Arduino UNO.
Umożliwia łączenie 16 sygnałów wejściowych/wyjściowych za pomocą zaledwie 4 pinów sterujących (S0-S3), co znacznie ogranicza ilość potrzebnych wyprowadzeń w projektach elektronicznych.
Moduł pracuje zarówno z sygnałami analogowymi, jak i cyfrowymi w szerokim zakresie napięcia zasilania 2 V – 6 V, oferując przy tym niski opór „ON” i niezawodną pracę.
Dzięki kompaktowym wymiarom i łatwej integracji jest idealnym wyborem do projektów DIY, prototypowania oraz systemów pomiarowych.
Główne cechy produktu
- 16 kanałów wejściowych/wyjściowych ???? – możliwość obsługi wielu urządzeń za pomocą zaledwie 4 pinów sterujących.
- Układ scalony CD74HC4067 ???? – niezawodna i wydajna praca z sygnałami analogowymi i cyfrowymi.
- Zakres napięcia zasilania: 2 V – 6 V ⚡ – szeroka kompatybilność z różnymi mikrokontrolerami.
- Niska rezystancja w stanie załączenia: 70 Ohm @ 4,5 V, 60 Ohm @ 6 V ⚙️ – minimalne straty podczas przesyłu sygnału.
- Tryb multipleksera i demultipleksera ???? – umożliwia zarówno przesyłanie, jak i odbieranie sygnałów.
- Kompaktowe wymiary 41 x 18 x 3,6 mm ???? – łatwa integracja z płytkami prototypowymi.

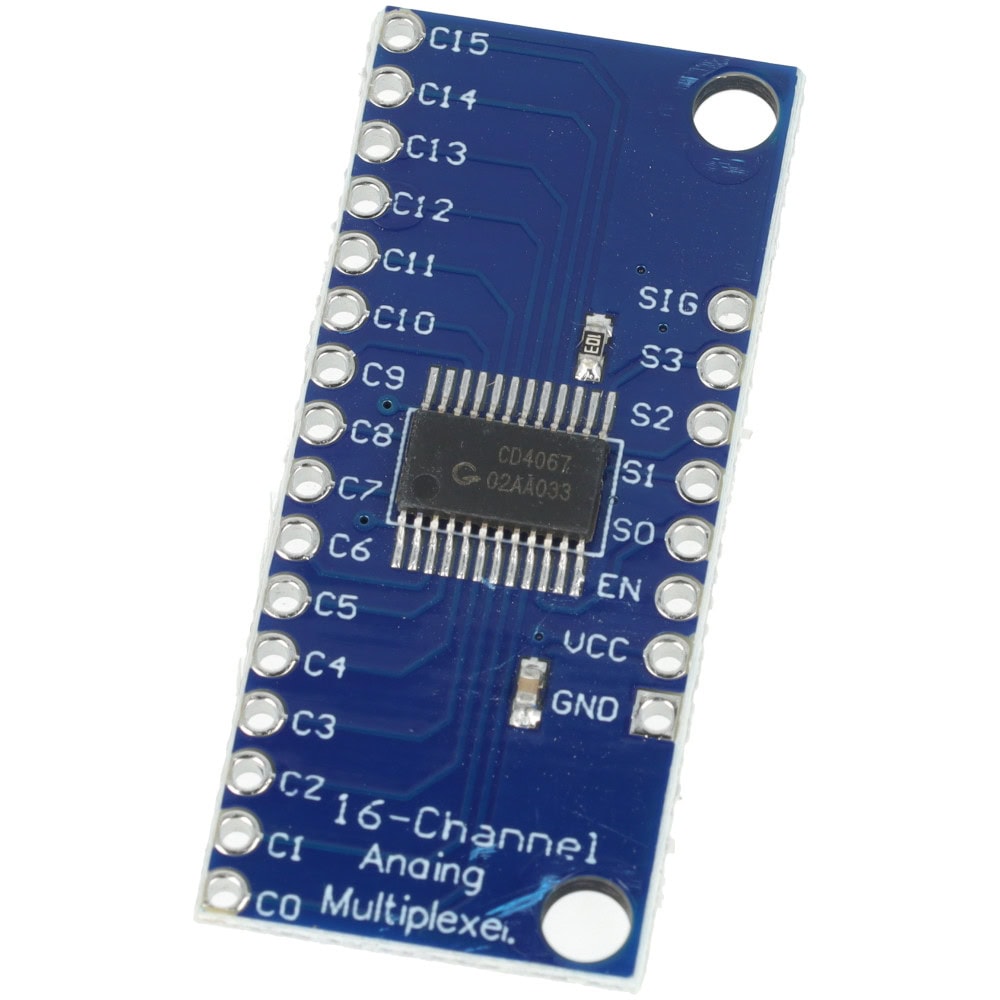

- Złącza sterujące: VCC, GND, SIG, EN, S0-S3 ???? – wygodne podłączenie do Arduino i innych platform.
- Funkcja „break-before-make” ????️ – zapobiega zakłóceniom podczas przełączania kanałów.
Specyfikacja techniczna
- ???? Układ scalony: CD74HC4067
- ⚡ Napięcie zasilania: 2 V – 6 V
- ⚙️ Oporność w stanie załączenia: 70 Ohm @ 4,5 V, 60 Ohm @ 6 V
- ???? Liczba kanałów: 16 (C0-C15)
- ???? Złącza sterujące: VCC, GND, SIG, EN, S0, S1, S2, S3
- ???? Wymiary: 41 mm (długość) x 18 mm (szerokość) x 3,6 mm (wysokość)
- ⚖️ Waga: 3,2 g
Przykładowe zastosowania produktu
- Podłączanie wielu czujników analogowych – zbieranie danych z 16 czujników przy użyciu tylko 4 pinów.
- Systemy pomiarowe i przetwarzanie danych – obsługa sygnałów z wielu źródeł.
- Sterowanie wieloma przekaźnikami – efektywna kontrola dużej liczby przekaźników lub diod LED.
- Projekty DIY z Arduino – prototypowanie systemów wielokanałowych.
- Odczyt danych z wielu urządzeń wejściowych – wykorzystanie jako demultipleksera.
Przykład podłączenia z Arduino UNO
- S0 → Pin 8
- S1 → Pin 9
- S2 → Pin 10
- S3 → Pin 11
- EN → GND
- GND → GND
- VCC → 5 V
