Generator impulsów NE555 1Hz-200kHz

Name: Generator impulsów NE555 1Hz-200kHz - Sklep msalamon
SKU: MOD-00102
Price: 14.99 PLN
Availability: InStock

Kompaktowy moduł generatora impulsów z układem NE555 służący do generowania sygnałów fali prostokątnej o szerokim zakresie częstotliwości (1 Hz – 200 kHz).

Dzięki możliwości regulacji częstotliwości i cyklu pracy jest idealny do zastosowań w systemach sterowania, testowania układów, oraz do napędzania silników krokowych.

Wbudowany układ NE555 zapewnia stabilną i niezawodną pracę.

Główne cechy produktu

Szeroki zakres częstotliwości
Regulacja częstotliwości od 1 Hz do 200 kHz umożliwia zastosowanie modułu w wielu projektach. Zakres częstotliwości ustawia się w jednym z czterech przedziałów za pomocą zworek.
Regulowany cykl pracy
Precyzyjna kontrola cyklu pracy dla dostosowania generowanego sygnału, realizowana za pomocą potencjometru precyzyjnego.
Wyjście z diodą LED
Wizualizacja stanu wyjścia – LED miga przy niskich częstotliwościach i świeci przy wysokich.
Kompaktowa konstrukcja
Wymiary modułu (3,5 x 3,6 cm) sprawiają, że łatwo można go zamontować nawet w małych urządzeniach.
Szeroki zakres napięcia wejściowego
Obsługuje napięcie od 5V do 15V, co zwiększa jego uniwersalność.
Prosty wybór zakresu częstotliwości
Zakresy częstotliwości można łatwo zmieniać za pomocą zworki, co ułatwia dostosowanie pracy modułu.

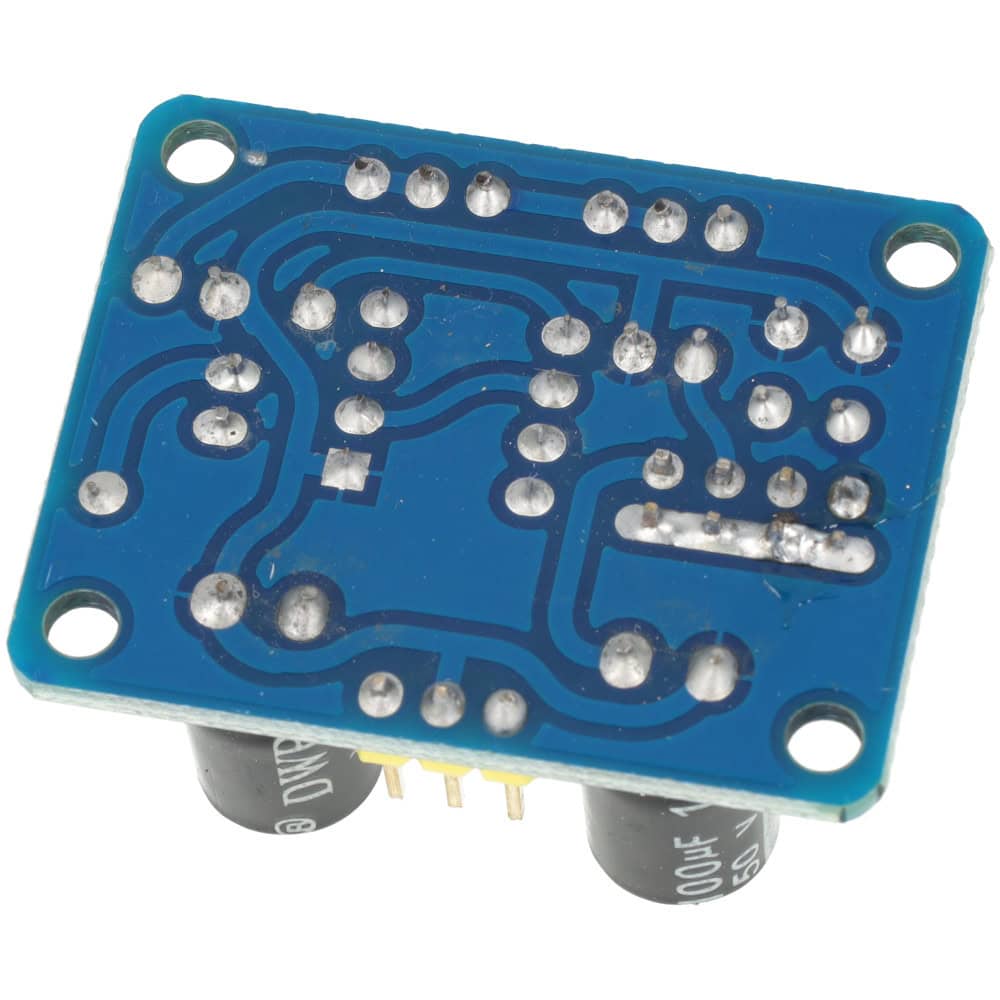

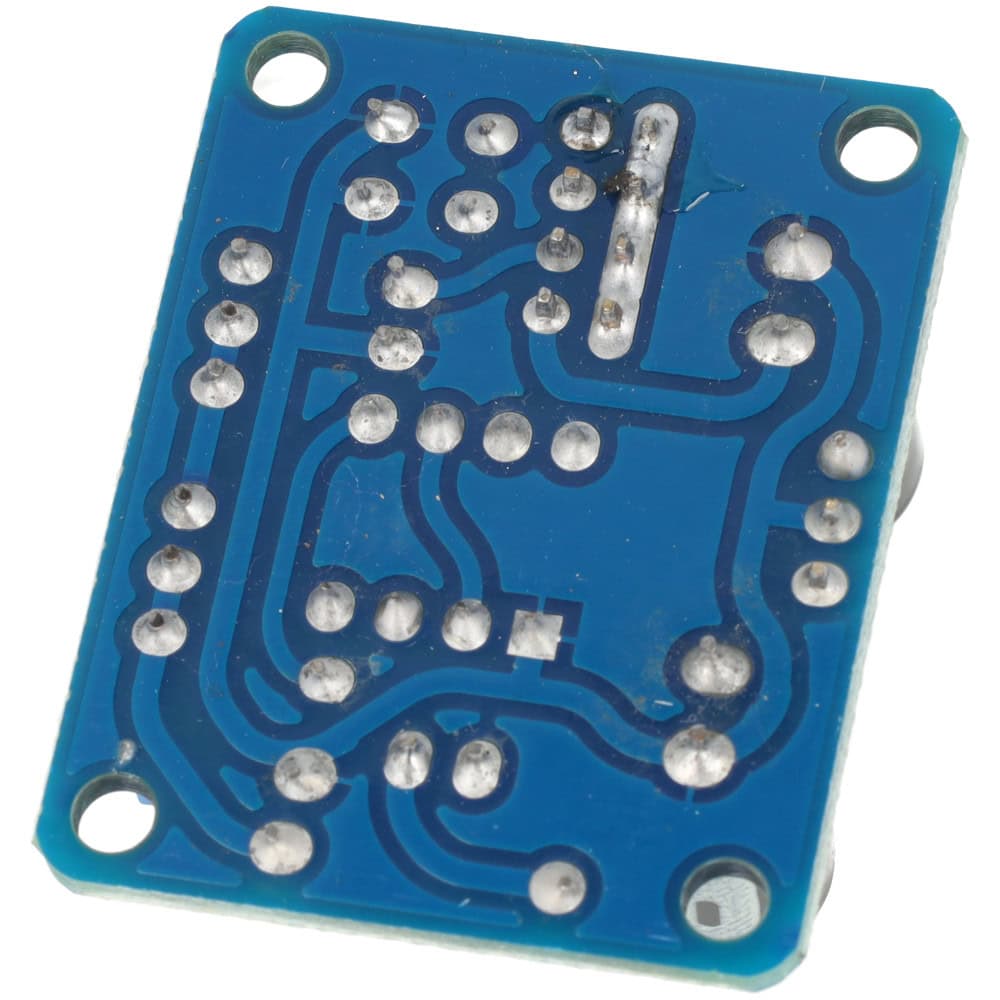

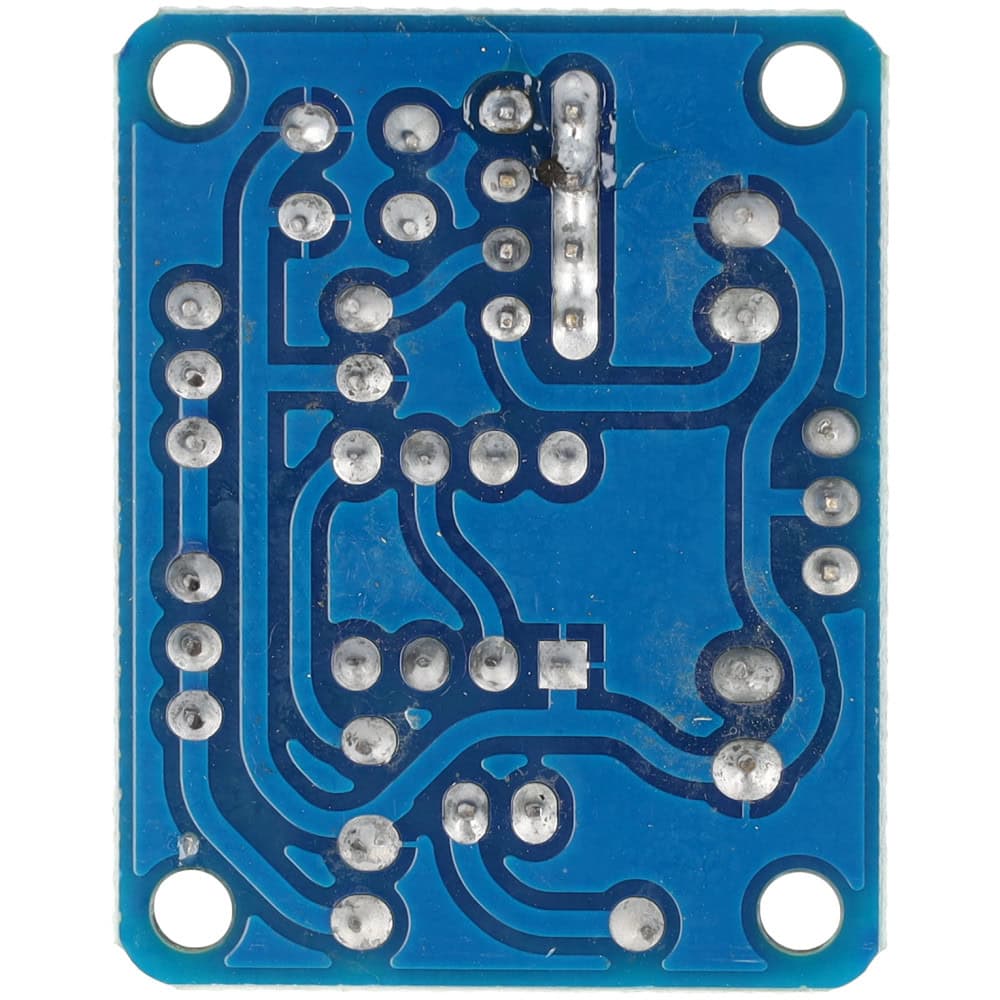

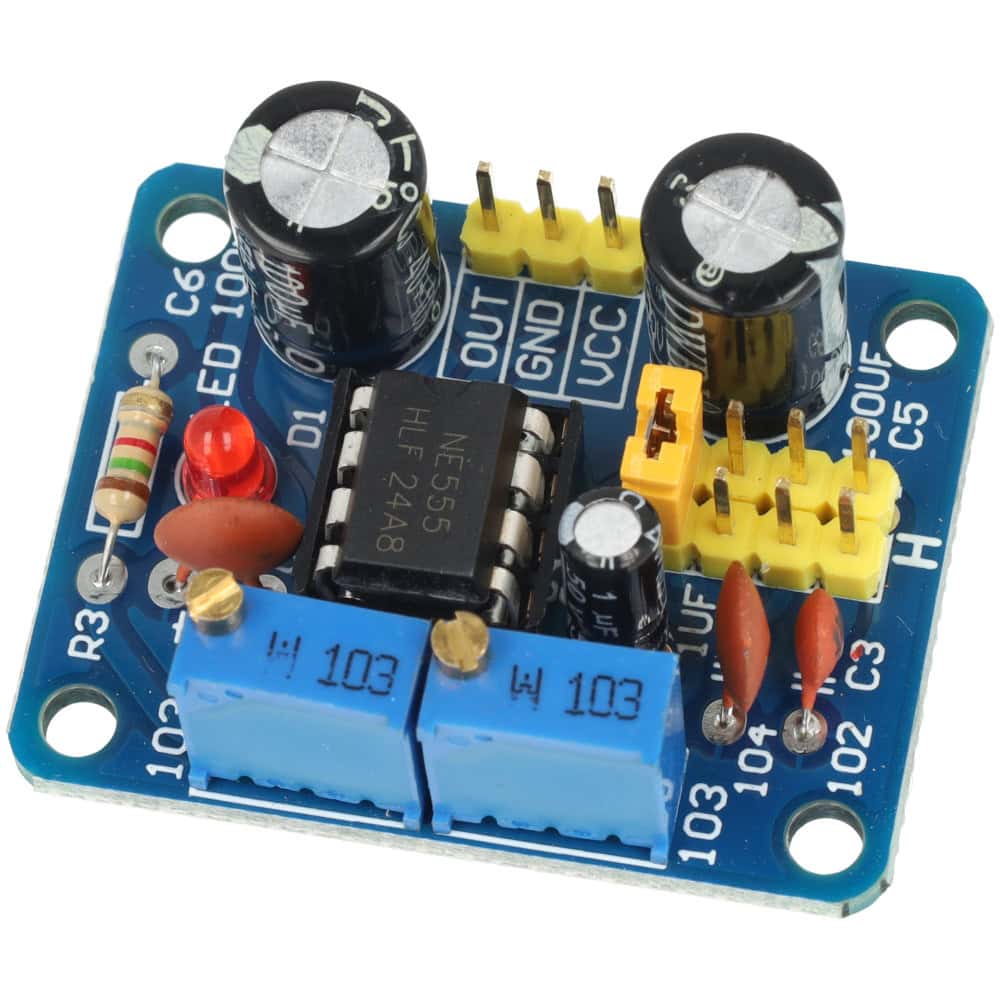

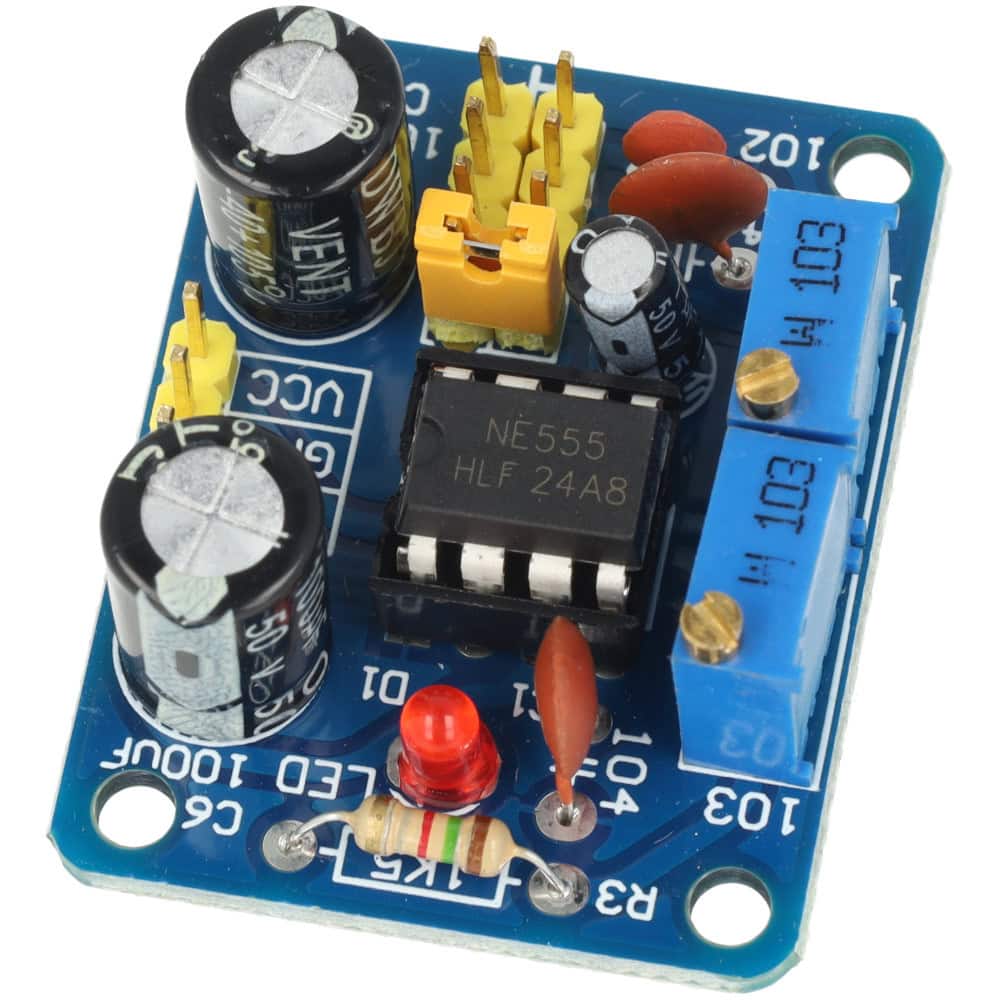

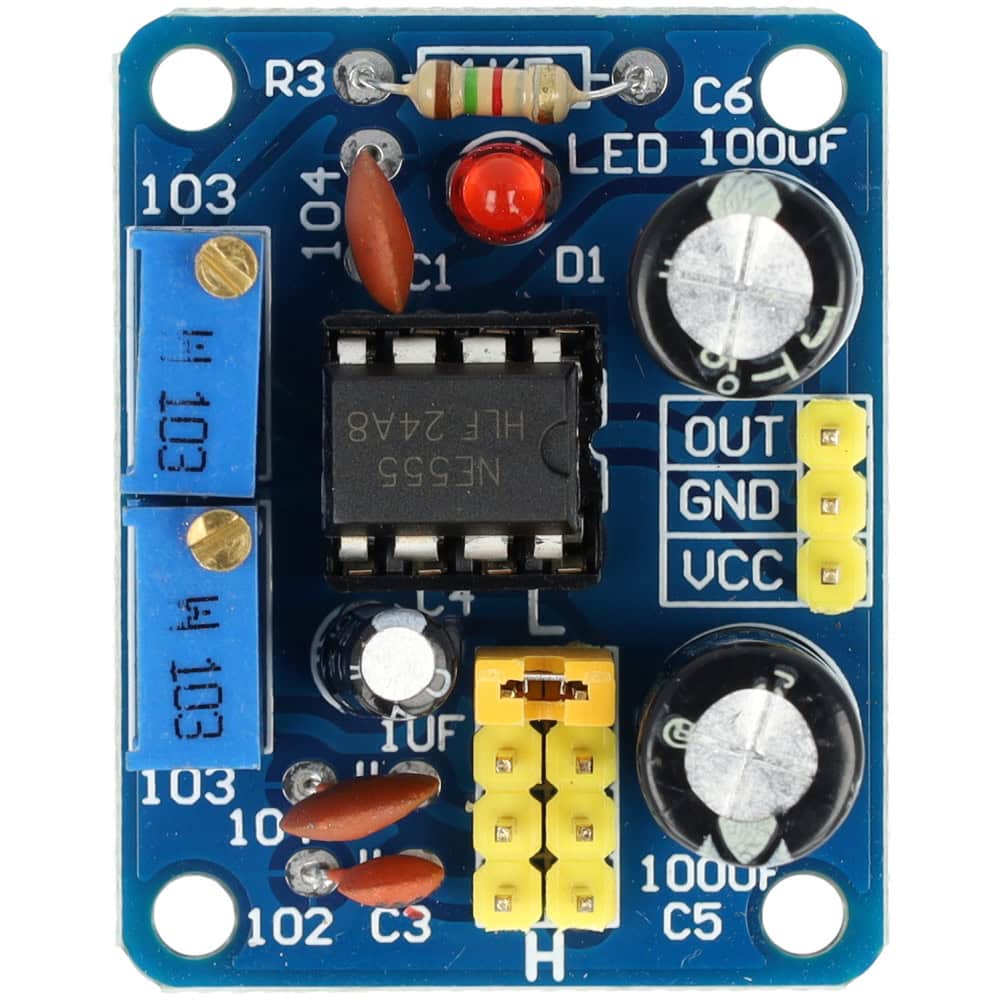

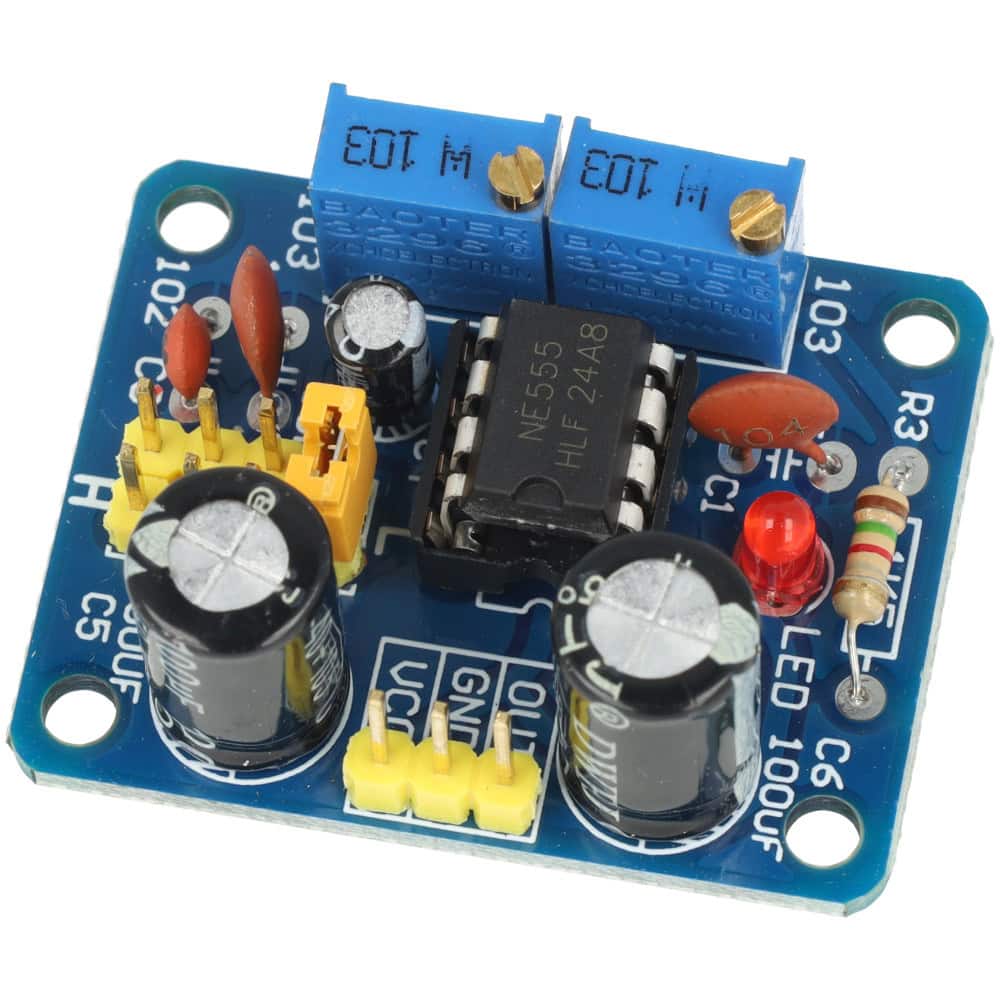

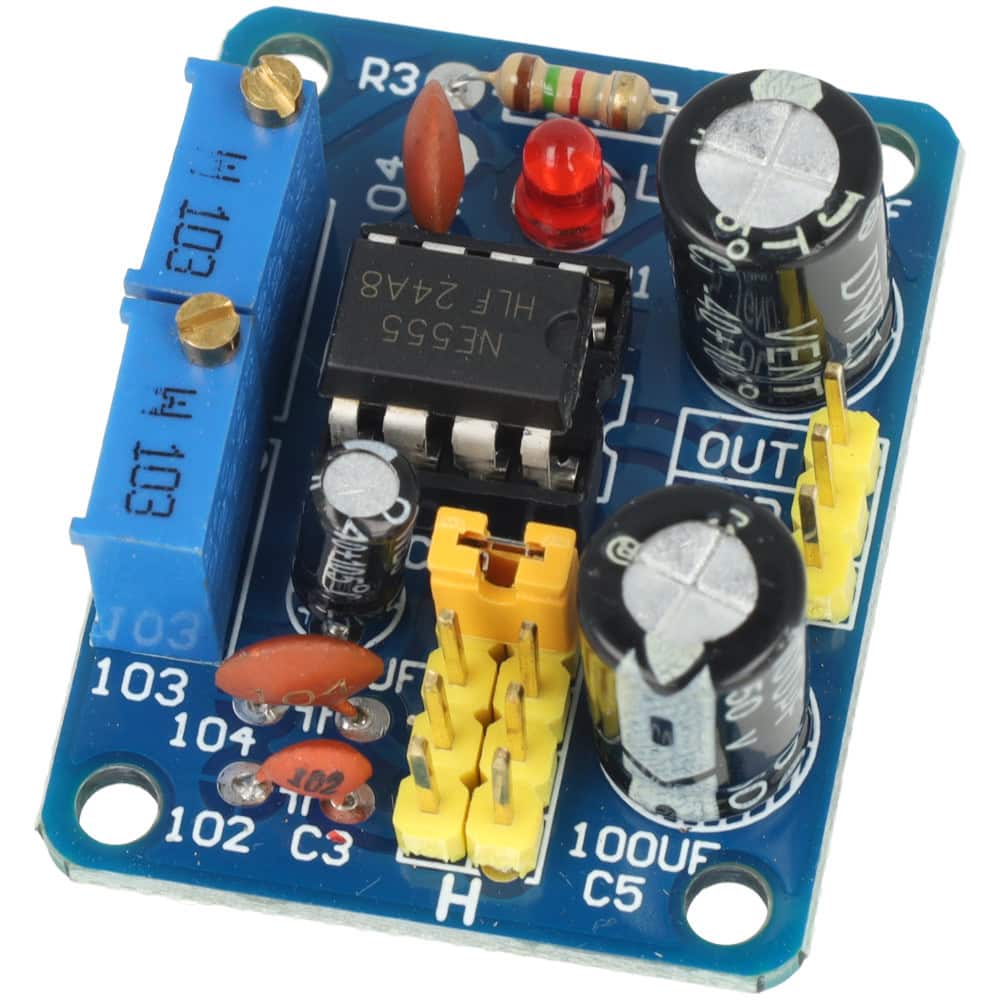

Schemat Modułu

1️⃣Wyjście sygnału
2️⃣Zasilanie –
3️⃣Zasilanie +
4️⃣10kHz-200kHz
5️⃣1kHz-10kHz
6️⃣50Hz-1kHz
7️⃣1Hz-50Hz
8️⃣Regulacja częstotliwości (zwiększenie, obrót zgodnie z ruchem wskazówek zegara)
9️⃣Redukcja współczynnika wypełnienia (obrót zgodnie z ruchem wskazówek zegara)
????Dioda LED

Specyfikacja techniczna

???? Model układu: NE555
⚡ Zakres napięcia wejściowego: 5 – 15 VDC
???? Prąd wejściowy: ≥ 100 mA
???? Wymiary modułu: 3,5 x 3,6 cm
????️ Zakres częstotliwości:
- Niska: 1 Hz – 50 Hz
- Pośrednia: 50 Hz – 1 kHz
- Średnia i wysoka: 1 kHz – 10 kHz
- Wysoka: 10 kHz – 200 kHz
???? Amplituda wyjściowa: 4,2 V – 11,4 V (zależnie od napięcia zasilania)
???? Prąd wyjściowy:
- ≥ 15 mA przy 5 V
- ≥ 35 mA przy 12 V
⚙️ Regulacja elementów RC:
- RA, RB: 0–10 kΩ
- C: 0,001 µF (niska częstotliwość), 0,1 µF (średnia), 1 µF (wysoka)

Zastosowania

Generowanie sygnałów testowych
Idealny do testowania i diagnozowania układów elektronicznych.
Sterowanie silnikami krokowymi
Zapewnia precyzyjne sterowanie sygnałami impulsowymi.
Zastosowania edukacyjne
Pomocny w nauce działania generatorów sygnałów i obwodów cyfrowych.
Projekty DIY i IoT
Wszechstronny element w systemach automatyki domowej i projektach hobby.
