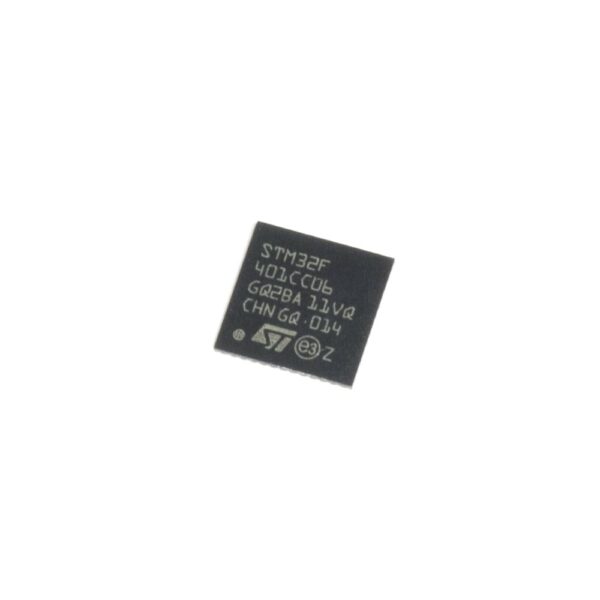

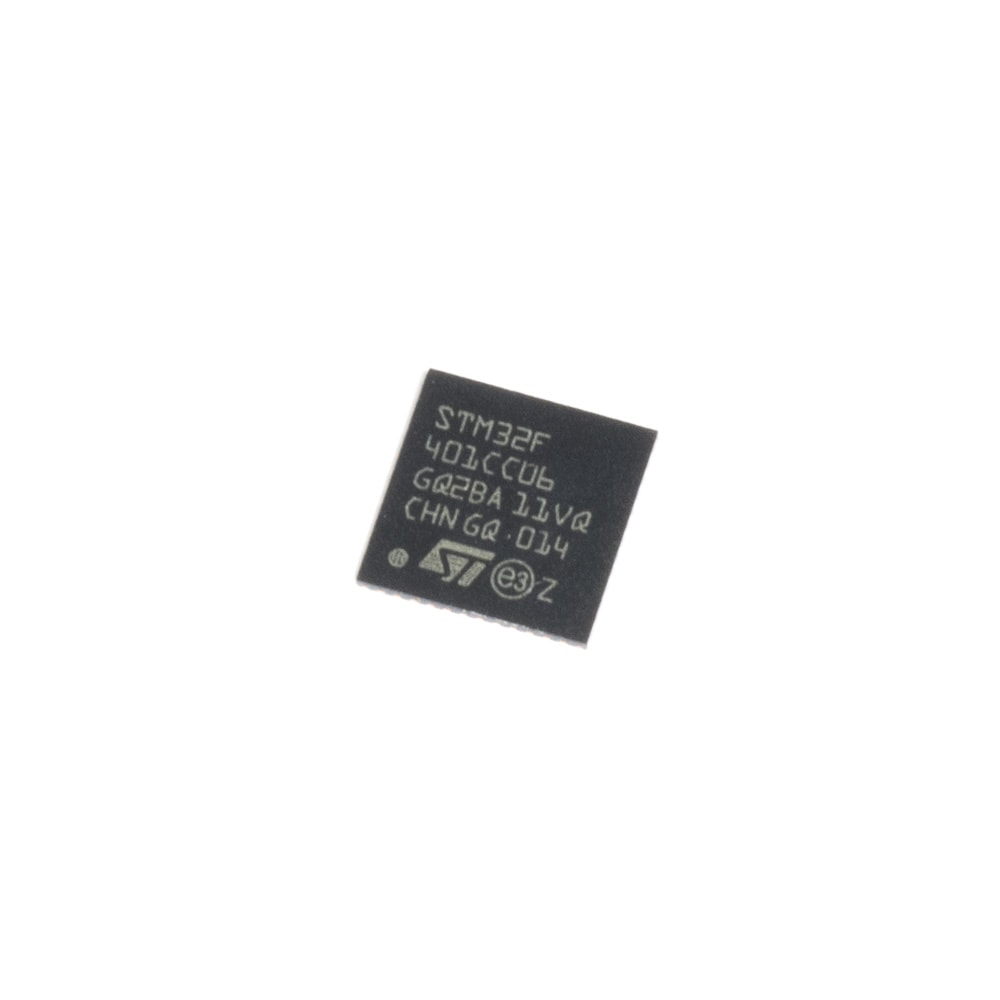

Mikrokontroler STM32F401CCU6 ARM Cortex-M4 UFQFPN48

Mikrokontroler STM32F401CCU6 firmy ST Microelectronics. Jest to 32-bitowy układ z architekturą ARM w obudowie SMD.

Układ ten wykorzystany został w popularnej płytce BlackPill z STM32F401CCU6. Dzięki niemu możesz przenieść swój projekt z tej płytki na własne PCB.

Układy pochodzą z oficjalnej dystrybucji. Nie są to niewiadomego pochodzenia układy z Chin.

Specyfikacja układu STM32F401CCU6

• ARM Cortex®-M4 z FPU
• Częstotliwość rdzenia max: 84 MHz
• Napięcie zasilania: 1.7 ÷ 3.6 V
• Pamięć FLASH: 256 kB
• Pamięć: SRAM: 64 kB
• 1 x DMA 16 strumieni
• Interfejsy
  • GPIO: 36
  • I2C: 3
  • SPI: 5
  • I2S: 5
  • USART: 3
  • USB: 1 x 2.0 FS
• Interfejsy analogowe
  • 1 x ADC 12-bit, 10 kanałów
• Timery
  • 2 x 32-bit, 6 kanałów
  • 3 x 16-bit, 4 kanały
  • 1 x 16-bit, 2 kanały
  • 2 x 16-bit, 1 kanał
  • 1 x RTC
  • 1 x SysTick
• Watchdogi
  • 1 x Independent Watchdog
  • 1 x Window Watchdog
• Security
  • CRC
  • Unikalne 96-bitowe ID
• Obudowa: UFQFPN48
