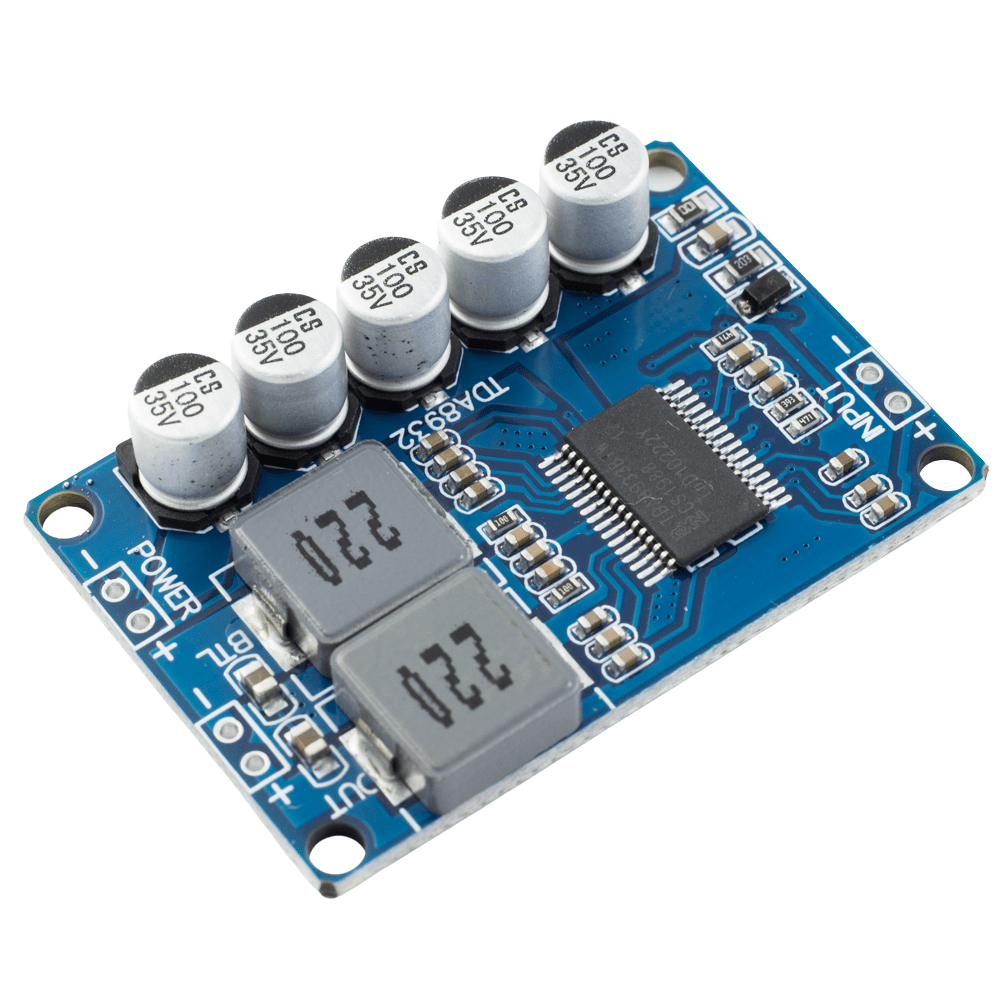

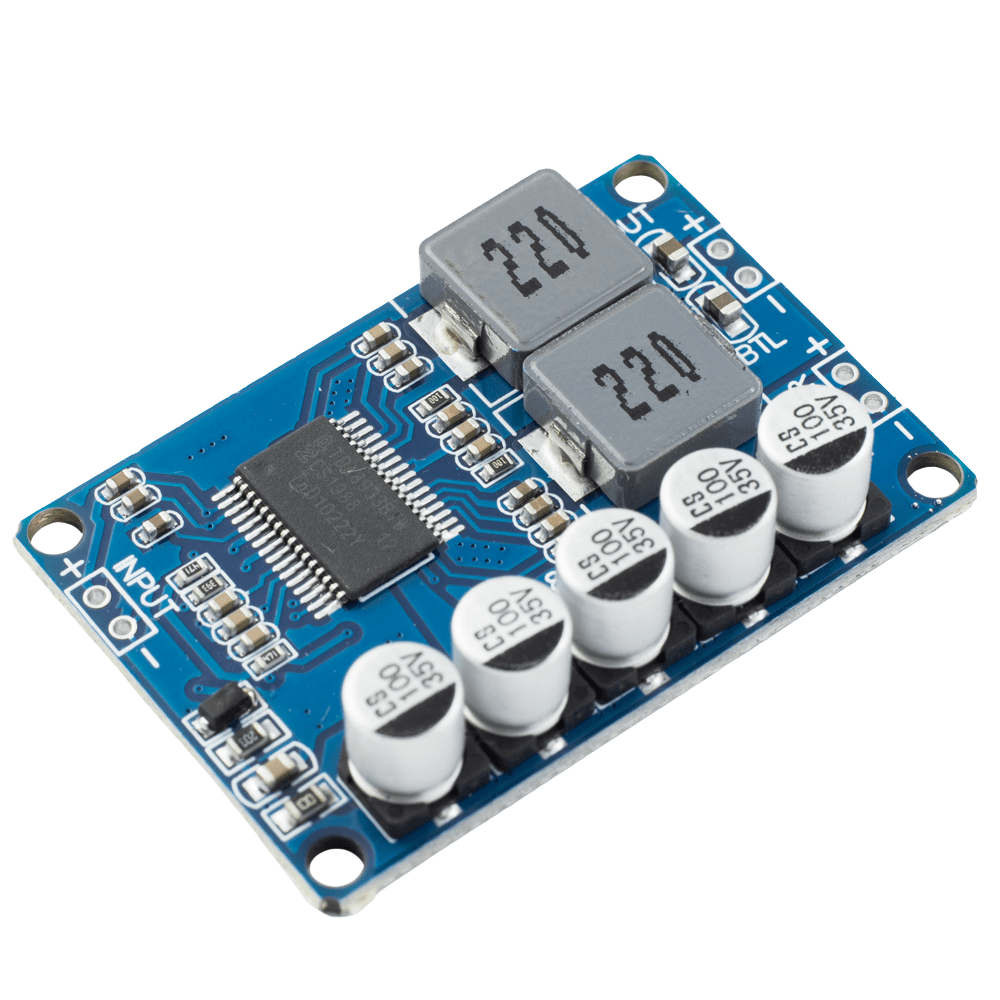

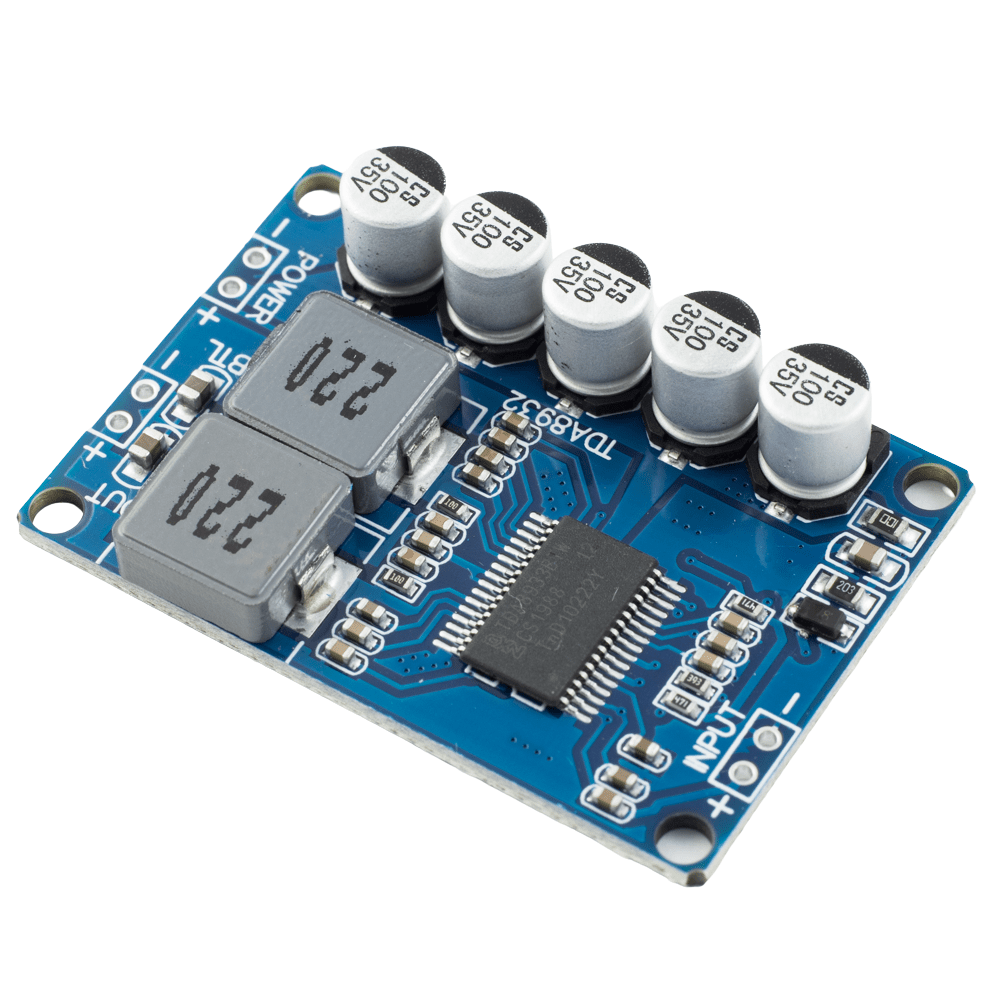

Moduł wzmacniacza mono TDA8933 1x20W klasa D

Wzmacniacz mono klasy D z układem TDA8933 o mocy wyjściowej 20W.

Wzmacniacze klasy D to wzmacniacze cyfrowe. Charakteryzują się one bardzo niskimi stratami, zwłaszcza cieplnymi. Dzięki temu mogą mieć niewielkie rozmiary i nie jest konieczny ogromny radiator. W wypadku tego modułu nie jest wymagany w ogóle.

Kolejną zaletą wzmacniaczy w klasie D jest jakość dźwięku, który jest na bardzo dobrym poziomie.

Brak radiatora i wydzielanego ciepła powoduje, że moduł jest bardzo mały. Ma on zaledwie 45 x 30 mm. Może być z powodzeniem zastosowany do zbudowania przenośnego głośnika w połączeniu z modułem Bluetooth Audio.

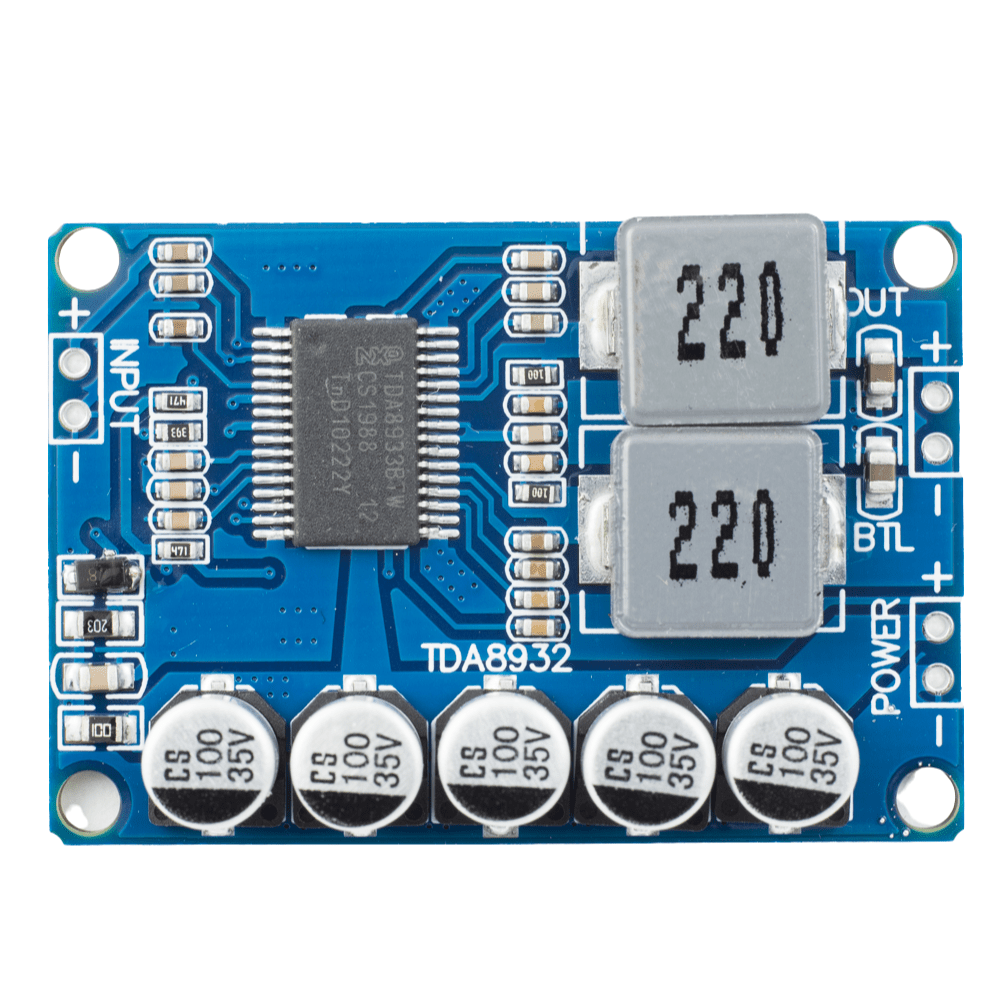

Jego obsługa, a zwłaszcza podłączenie jest bardzo proste. Moduł posiada złącze zasilania w zakresie 10-36 VDC. Sygnał dźwiękowy wejściowy podajemy na złącze oznaczone jako INPUT. Wzmocnione wyjście dostajemy odpowiednio na złącze OUTPUT.

Głośnik, który możesz podłączyć do modułu wzmacniacza TDA8933 powinien mieć impedancję w zakresie 4-8 Ohm.

Maksymalna moc wyjściowa, jaką uzyskasz to 20 watów.

Parametry modułu wzmacniacza mono TDA8933 1x20W klasa D

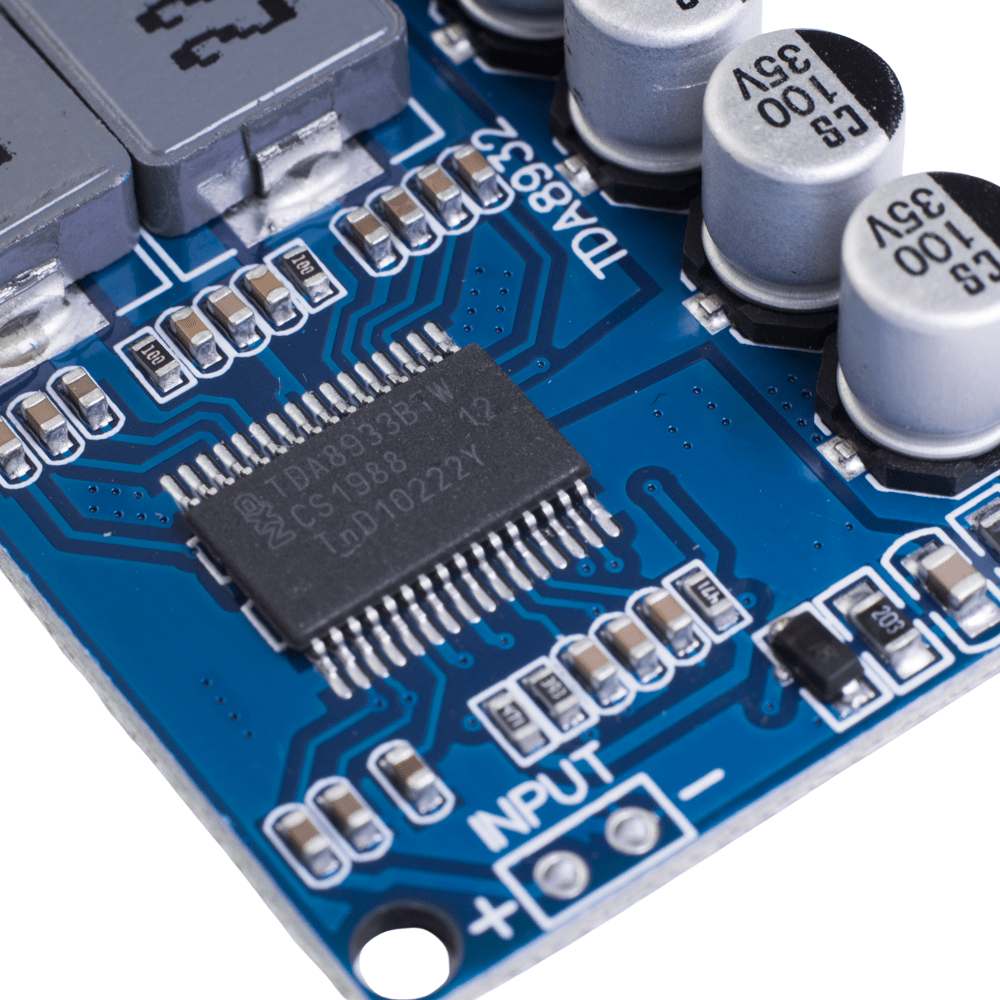

• Układ wzmacniacza: TDA8933BTW
• Klasa wzmacniacza: klasa D
• Typ wzmacniacza: Mono
• Napięcie zasilania: 10-36 VDC
• Zalecany zasilacz: 24V 2A
• Mocy wyjściowa: 20 W
• Typ wyjścia: mono BTL
• Wymiary modułu: 45 x 30 mm

Przydatne linki

• Dokumentacja TDA8933B
