Okrągły Wyświetlacz TFT IPS 1,28″ GC9A01 240x240px z czytnikiem kart pamięci

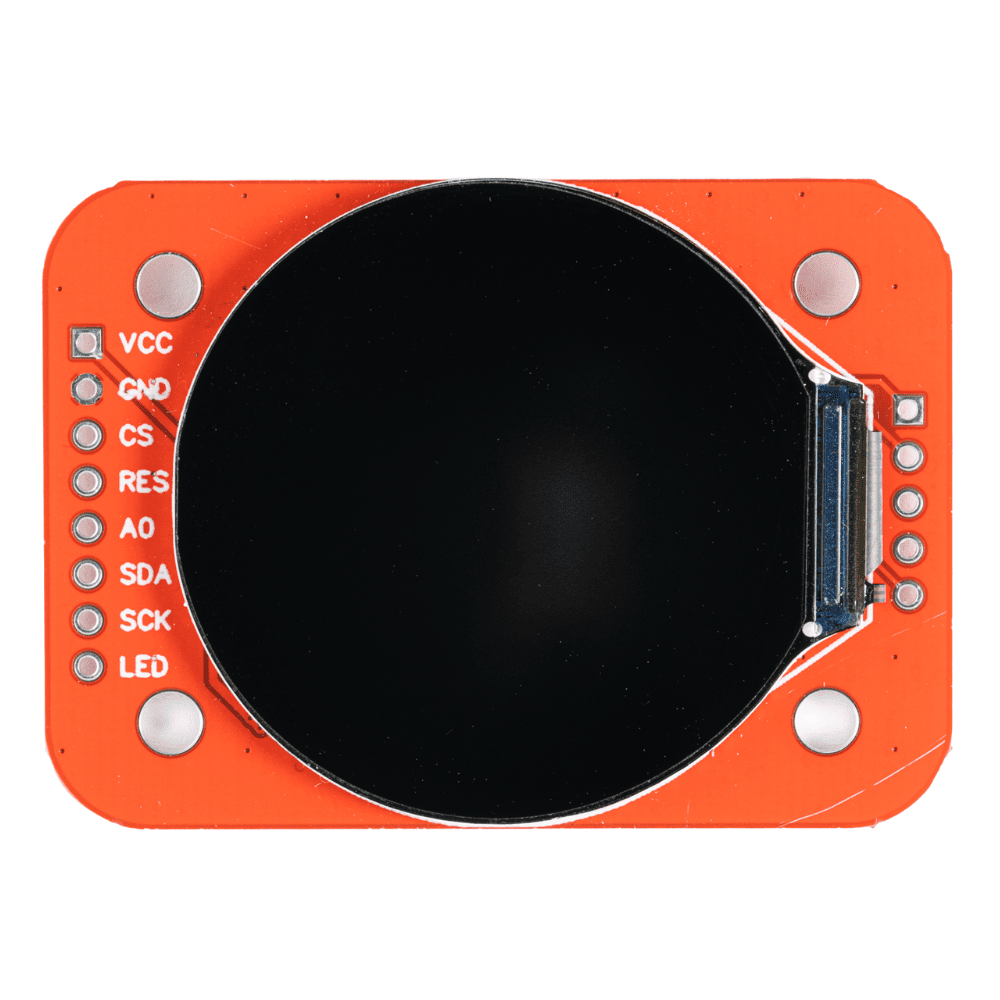

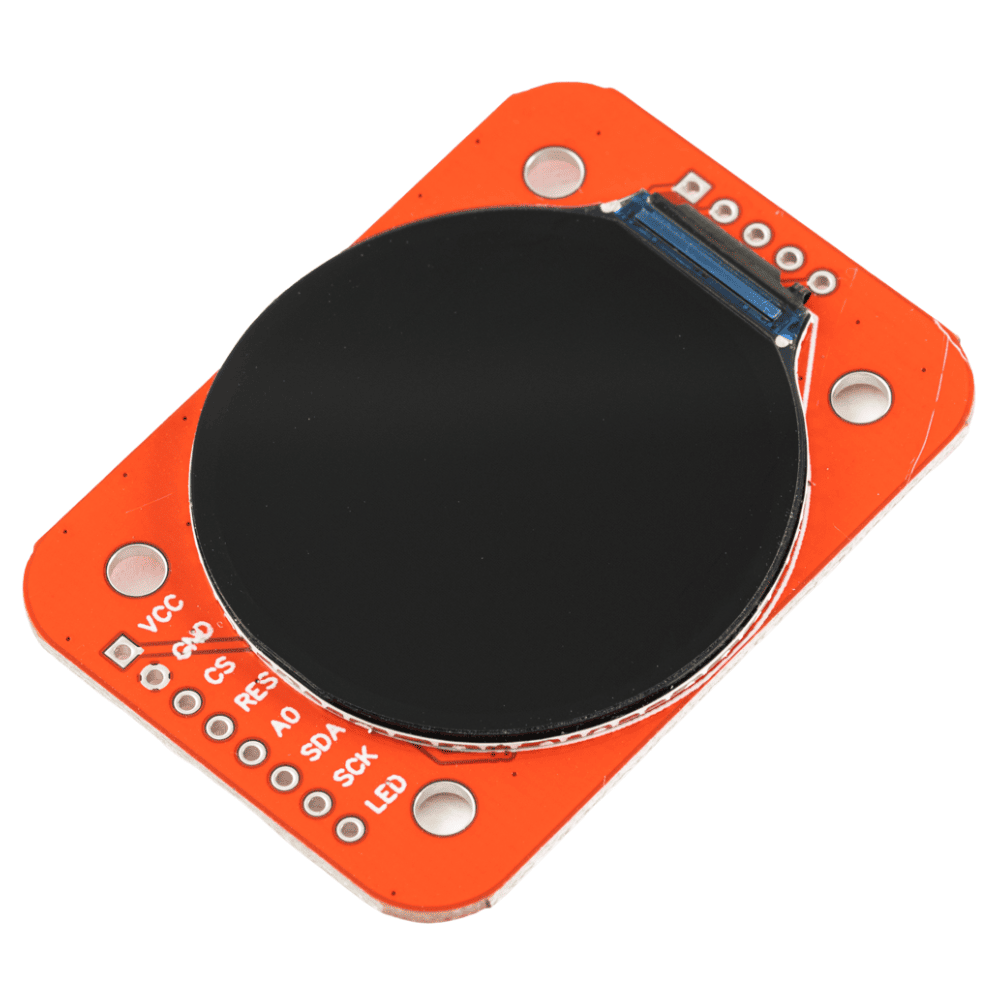

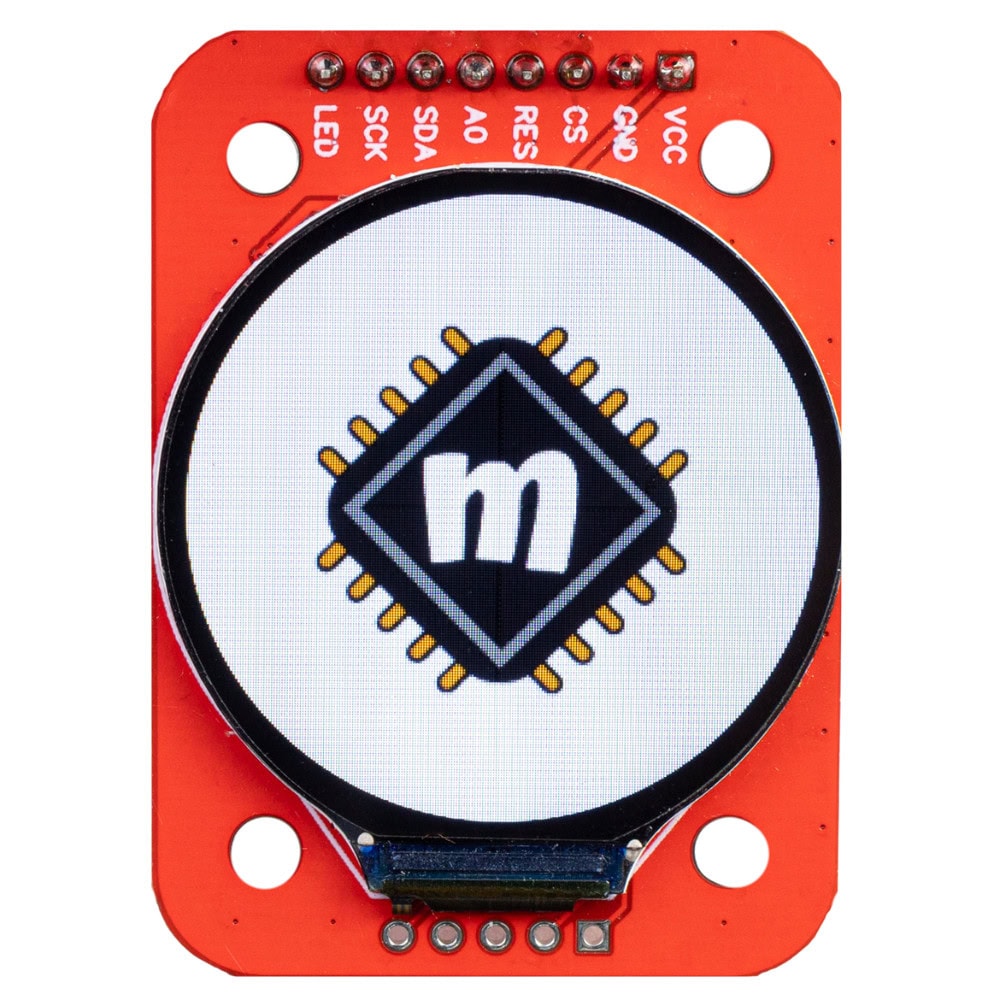

Moduł z okrągłym wyświetlaczem TFT o przekątnej 1,28″ i rozdzielczości 240 x 240 pikseli. Jest to wyświetlacz kolorowy o maksymalnej liczbie aż 65536 kolorów.
Wyjątkowy kształt sprawia, że idealnie nada się do projektów typu wearables, czyli zegarki itp. Z jego pomocą stworzysz również piękne wskaźniki do pojazdów, czy Home Automation.
Szkło wyświetlacza jest matowe, więc nie odbija światła, które mogłoby uniemożliwiać odczyt.
Moduł posiada złącze na kartę micro SD. Dzięki niemu skorzystasz w większej ilości grafik i fontów na wyświetlaczu. Na karcie SD możesz również trzymać różne pomiary, logi z działania itp.
Kontroler i biblioteki
Wyświetlacz posiada wbudowany kontrolerowi GC9A01. Sterowanie obrazem przez ten kontroler jest niesamowicie proste. Dla Arduino istnieje szereg gotowych bibliotek dla tego kontrolera jak np. Adafruit TFT.
Kontroler wyświetlacza został skonfigurowany do pracy z interfejsem szeregowym SPI. Dzięki niemu podłączenie do Arduino lub STM32 wymaga jedynie kilku pinów. Oszczędź cenne piny mikrokontrolera.

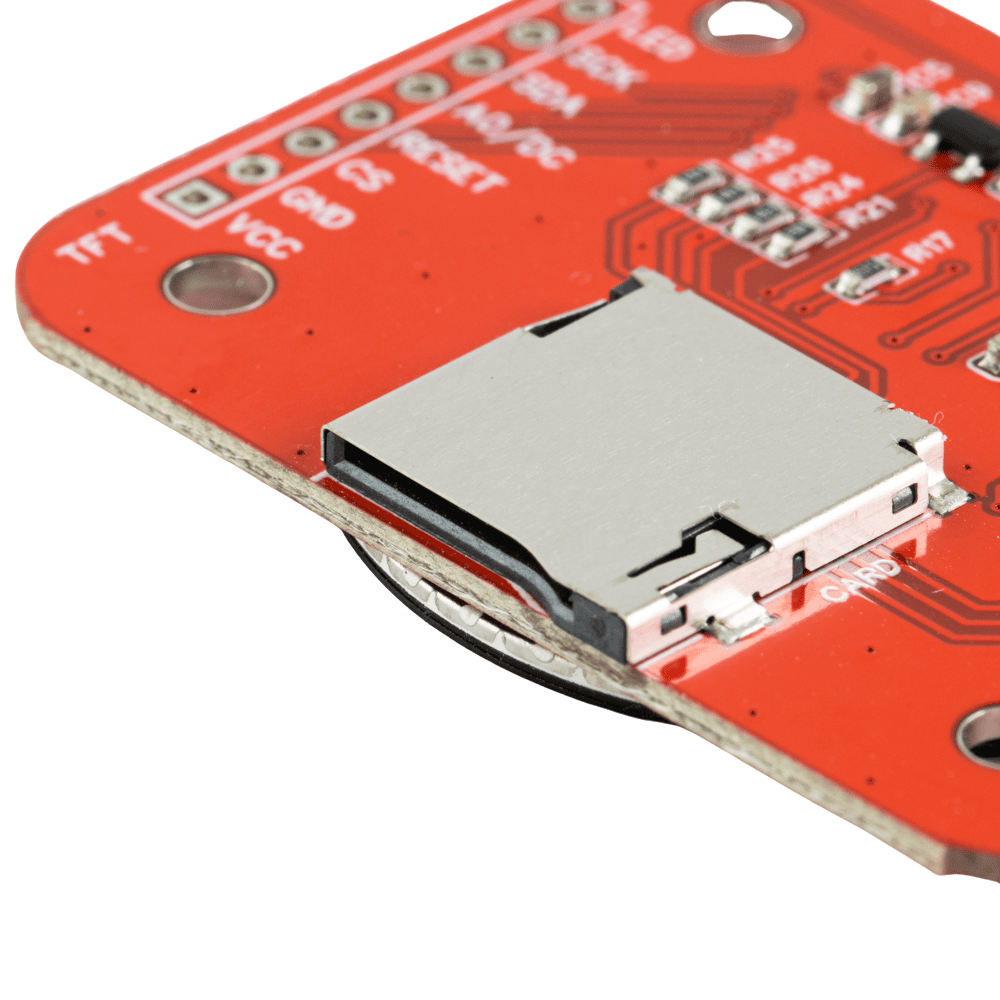

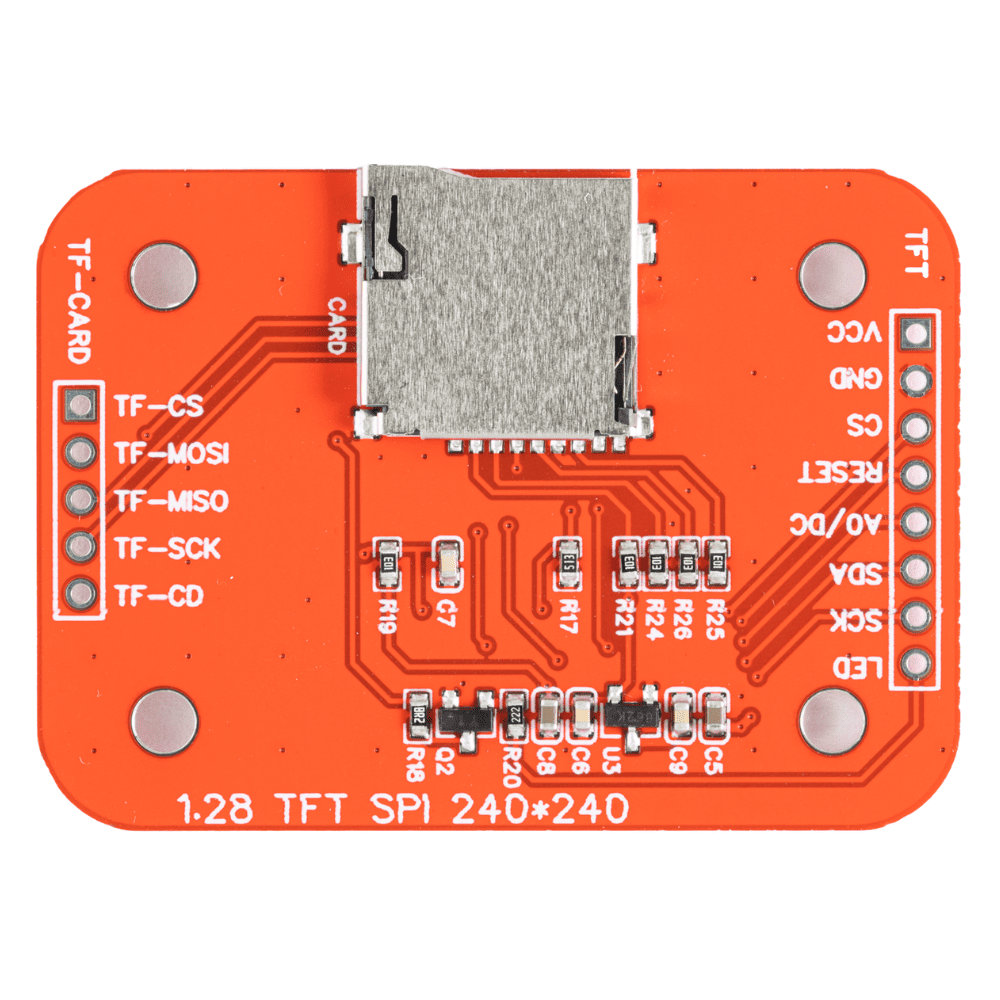

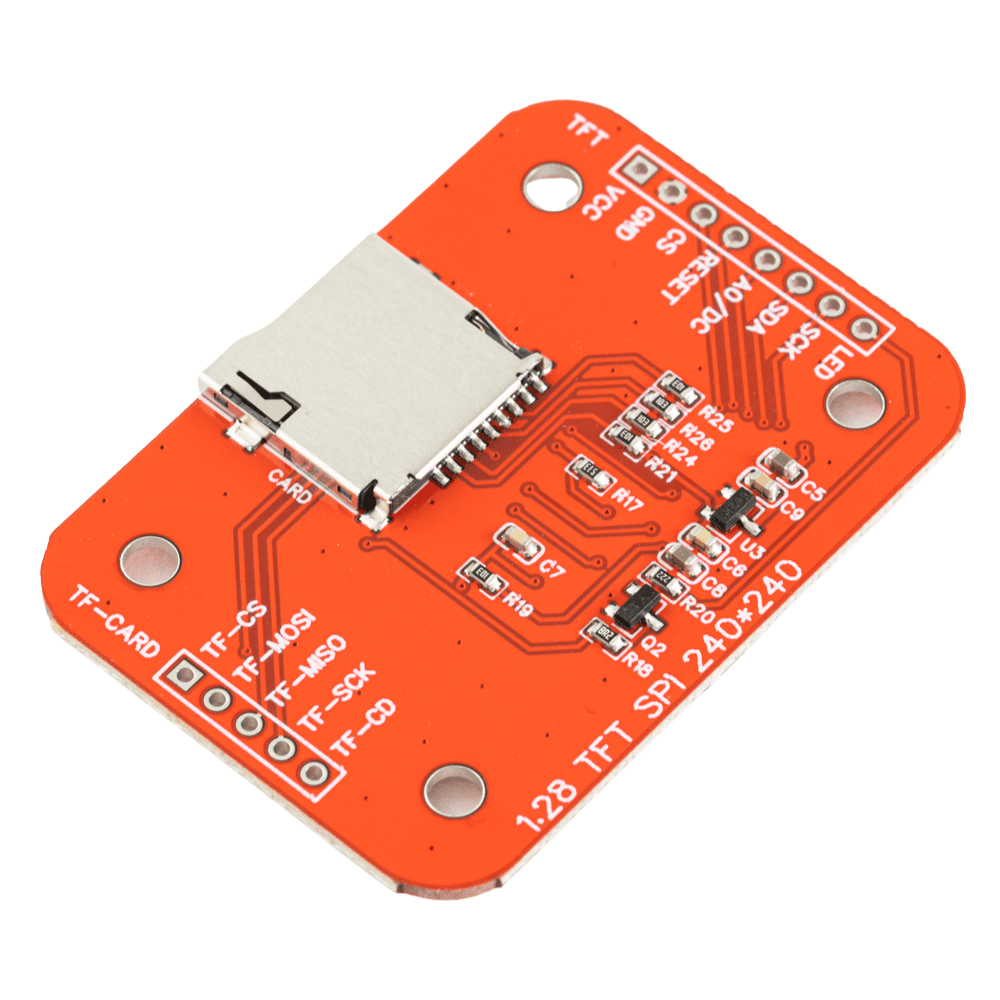

Slot na kartę pamięci
Do budowy ładnego interfejsu będziesz potrzebował przygotowanych grafik. Gdzie je przechować? Na module znajduje się złącze dla karty micro SD. Komunikacja z kartą pamięci również odbywa się przez interfejs SPI. Mikrokontrolery nie mają wystarczająco pamięci na przechowywanie dużej ilości pięknych obrazów do budowy interfejsu użytkownika (GUI). Karta pamięci wiele ułatwia.
Elementy wyświetlacza

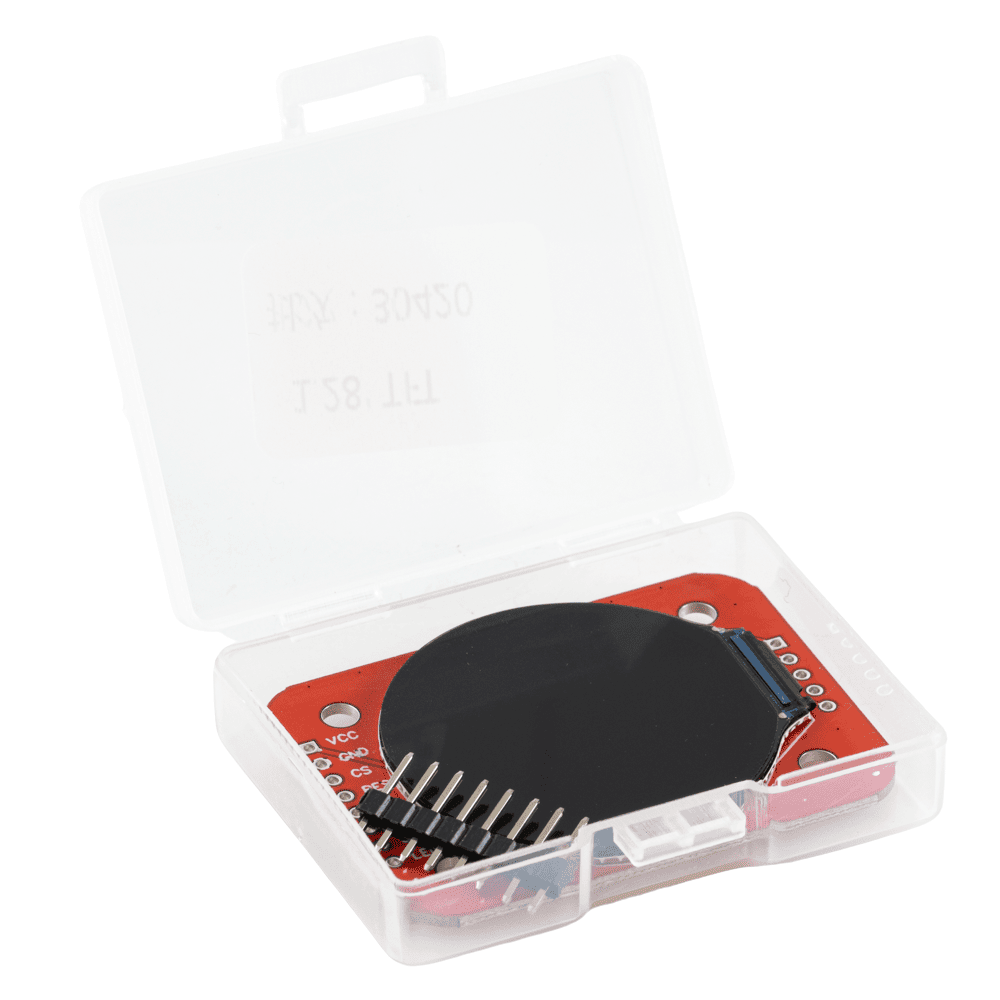

Wyświetlacz od frontu jest zabezpieczony folią, aby nie porysować warstwy szkła w transporcie.

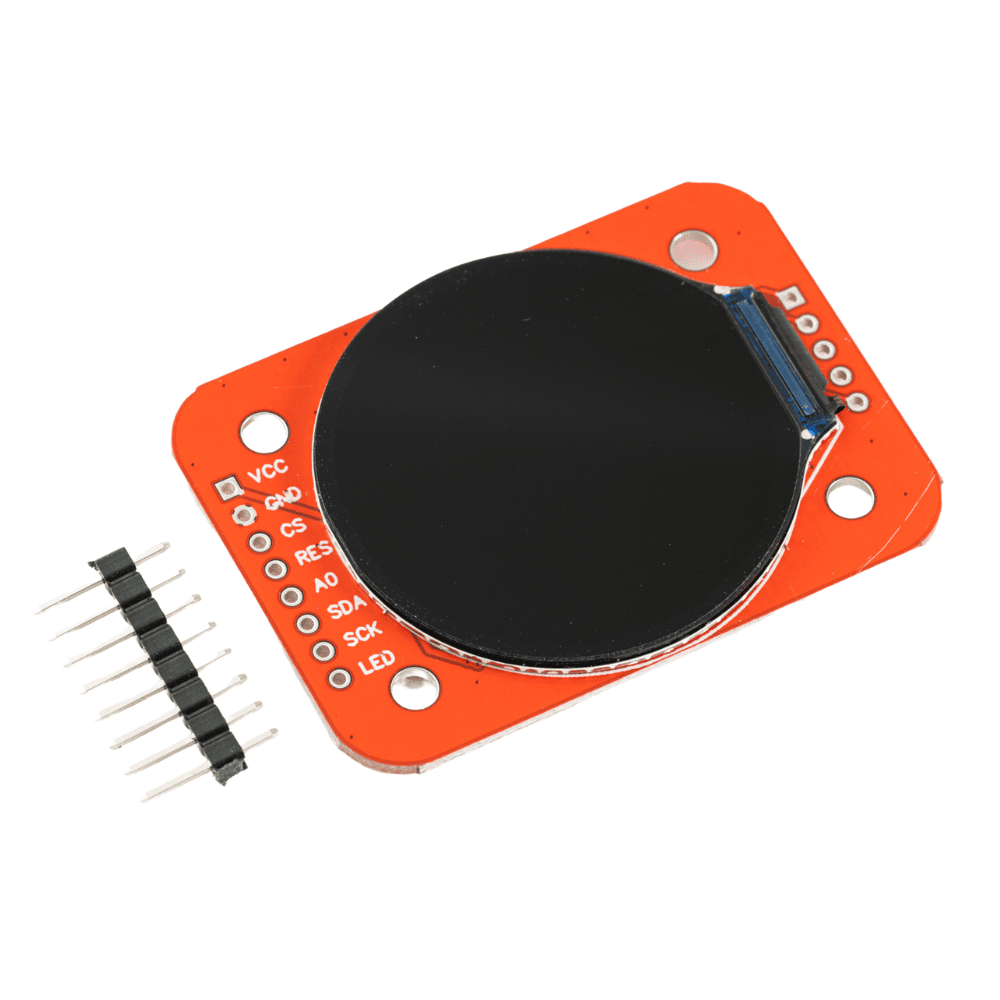

Wszystkie złącza są w standardzie goldpin 2,54″. Z łatwością podłączysz wyświetlacz TFT na przykład na płytce stykowej lub przy użyciu przewodów połączeniowych.
Podłączenie do Arduino – UWAGA
Wyświetlacz działa na napięciu 3,3V! Posiada wbudowany stabilizator 3,3V na liniach zasilających. Linie SPI są wyprowadzone bezpośrednio i działają z logiką 3,3V. Do podłączenia go do Arduino Uno, Nano, Leonardo lub Mega będzie potrzebny konwerter poziomów logicznych.
Specyfikacja techniczna
????️ Wyświetlacz graficzny: TFT IPS 1,28″

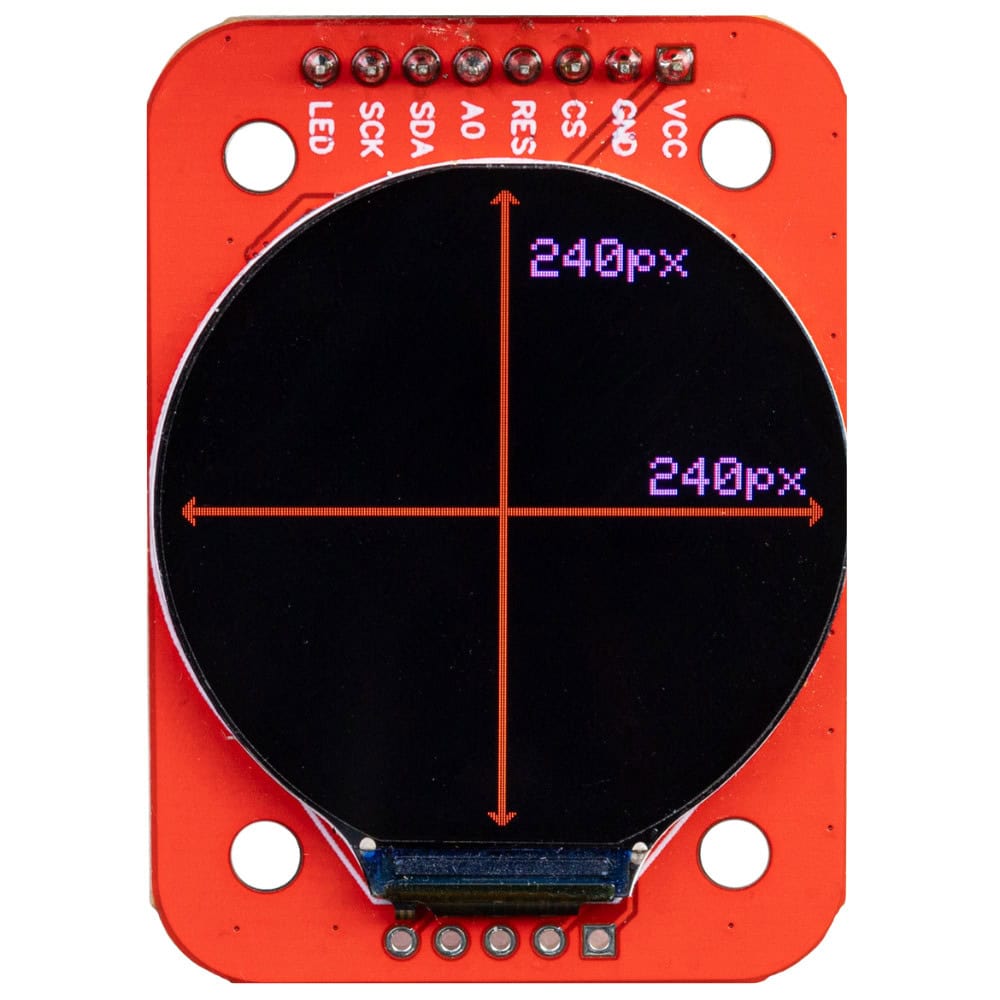

???? Rozdzielczość: 240×240 px
???? Sterownik LCD: GC9A01
???? Interfejs: SPI
???? Kolory: 65K, RGB
???? Podświetlenie: LED
???? Jasność podświetlenia: 400 cd/m² (nits)
???? Napięcie zasilania LCD: 3,3 V
???? Napięcie pinów komunikacyjnych: 3,3 V
???? Napięcie LED: 3,3 V
???? Slot na kartę micro SD
????️ Temperatura pracy: -20 ÷ 70°C
???? Wymiary: 50 x 36 x 5 mm
⚖️ Waga: 8 g
???? Obszar pikseli: okrąg o średnicy 32,4 mm
???? Goldpiny LCD do wlutowania
