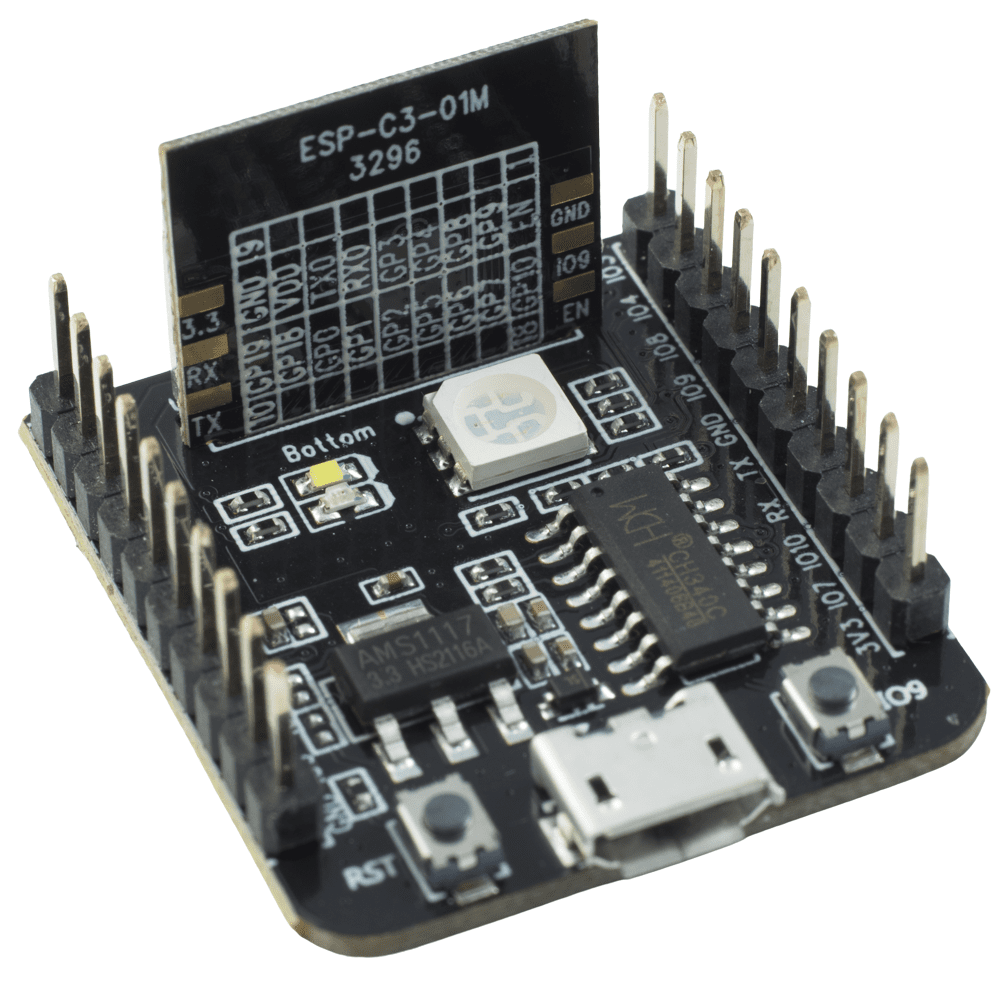

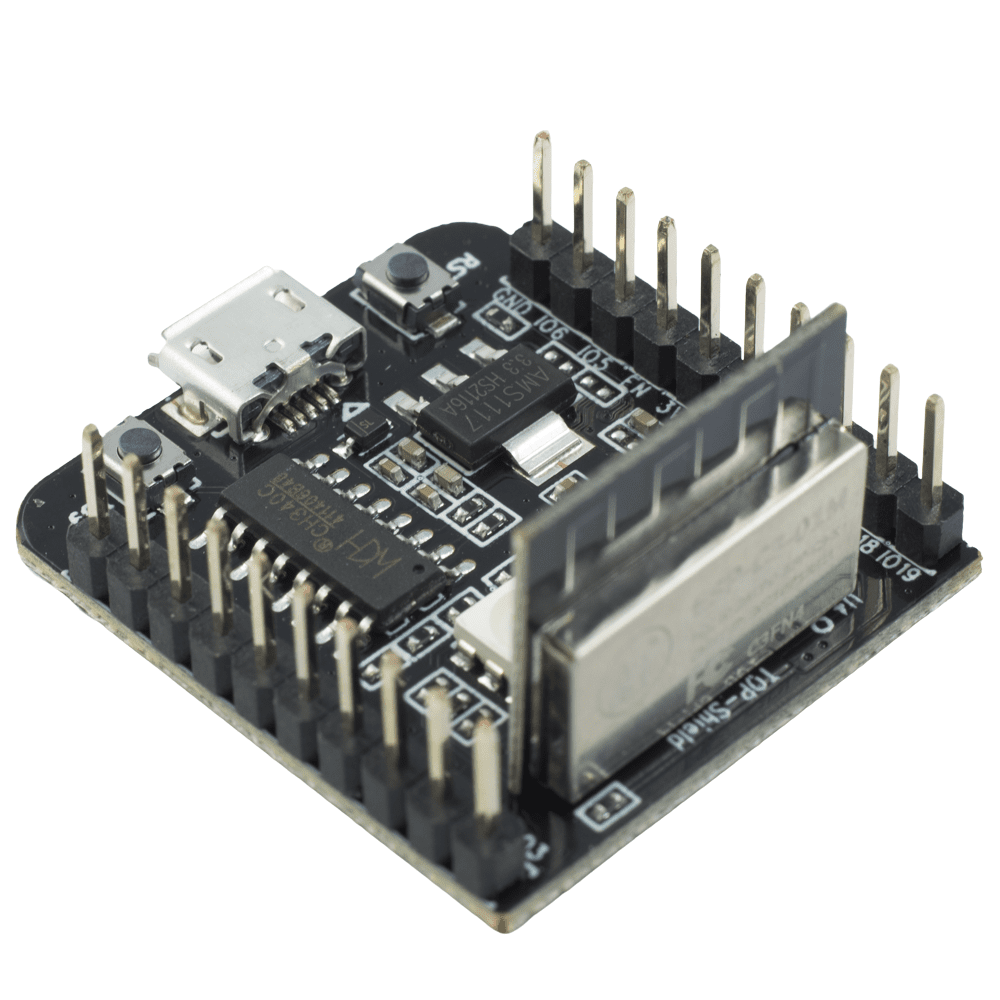

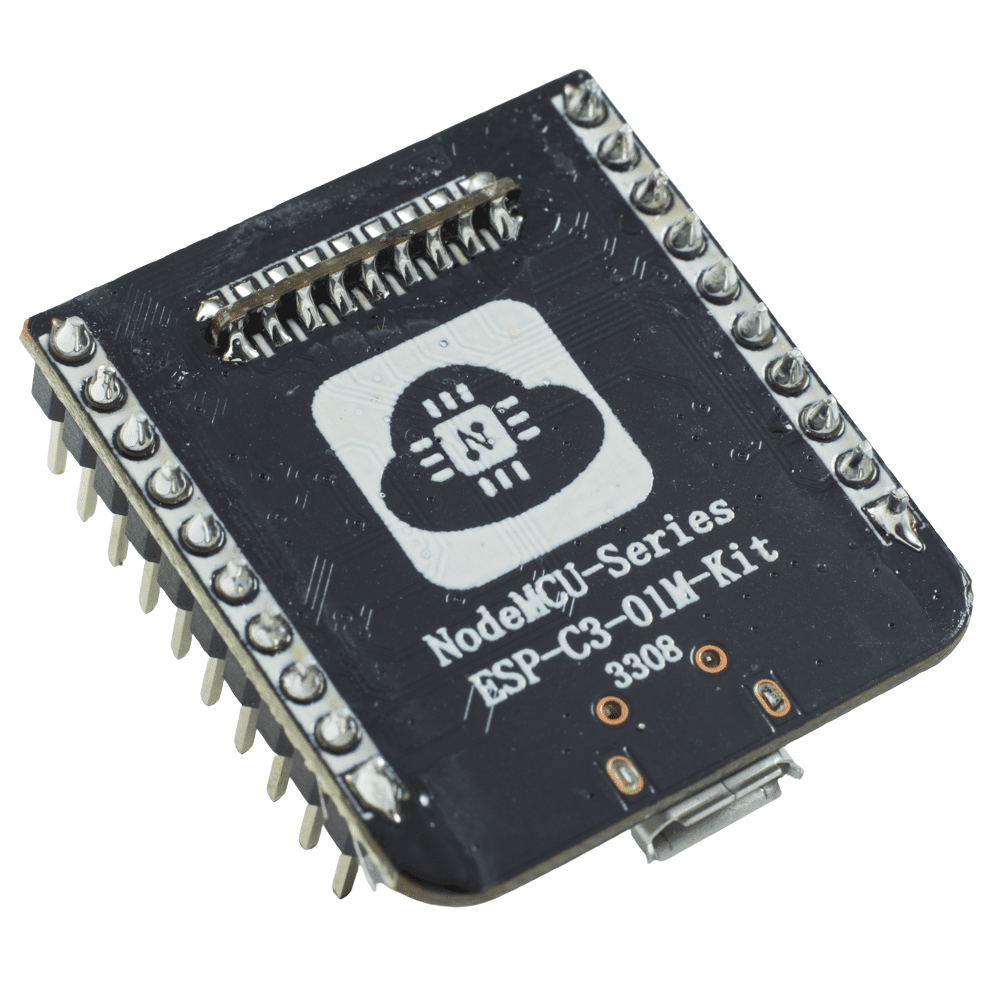

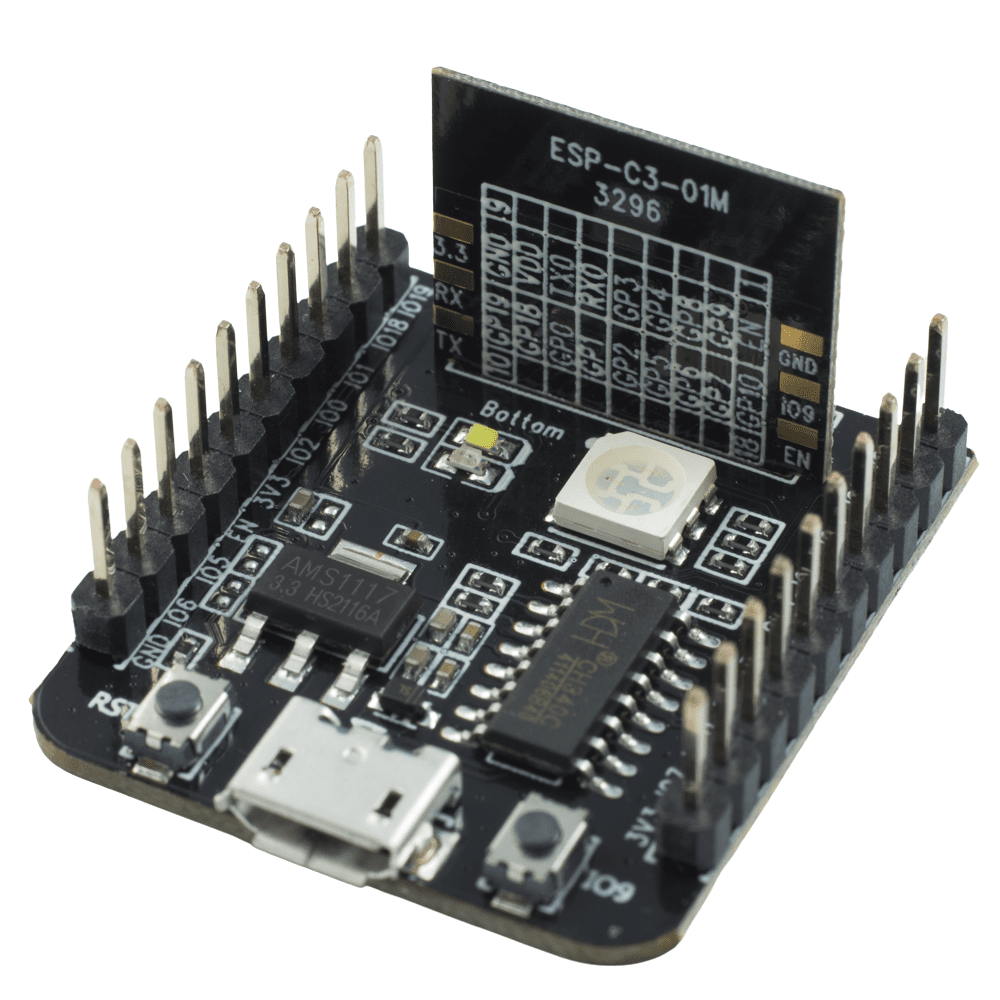

Płytka ESP32 ESP32-C3-01M-KIT RISC-V WiFi + BLE 5.0

Name: Płytka ESP32 ESP32-C3-01M-KIT RISC-V WiFi + BLE 5.0 - Sklep msalamon
SKU: ESP32_ESP-C3-01M-KIT
Price: 29.97 PLN
Availability: OutOfStock

Płytka ESP32 ESP32-C3-01M-KIT to niewielki, ale wydajny moduł do tworzenia aplikacji IoT (Internet of Things).

Został on oparty na układzie ESP32, który jest znany z wysokiej wydajności i niskiego zużycia energii. Płytka posiada m.in. procesor o taktowaniu 160 MHz, pamięć FLASH o pojemności 4MB i 400 kB pamięci RAM, a także wbudowane moduły WiFi i Bluetooth.

Płytka wyposażona jest w szereg dodatkowych funkcji jak diody LED, dioda WS28B12, konwerter USB-UART.

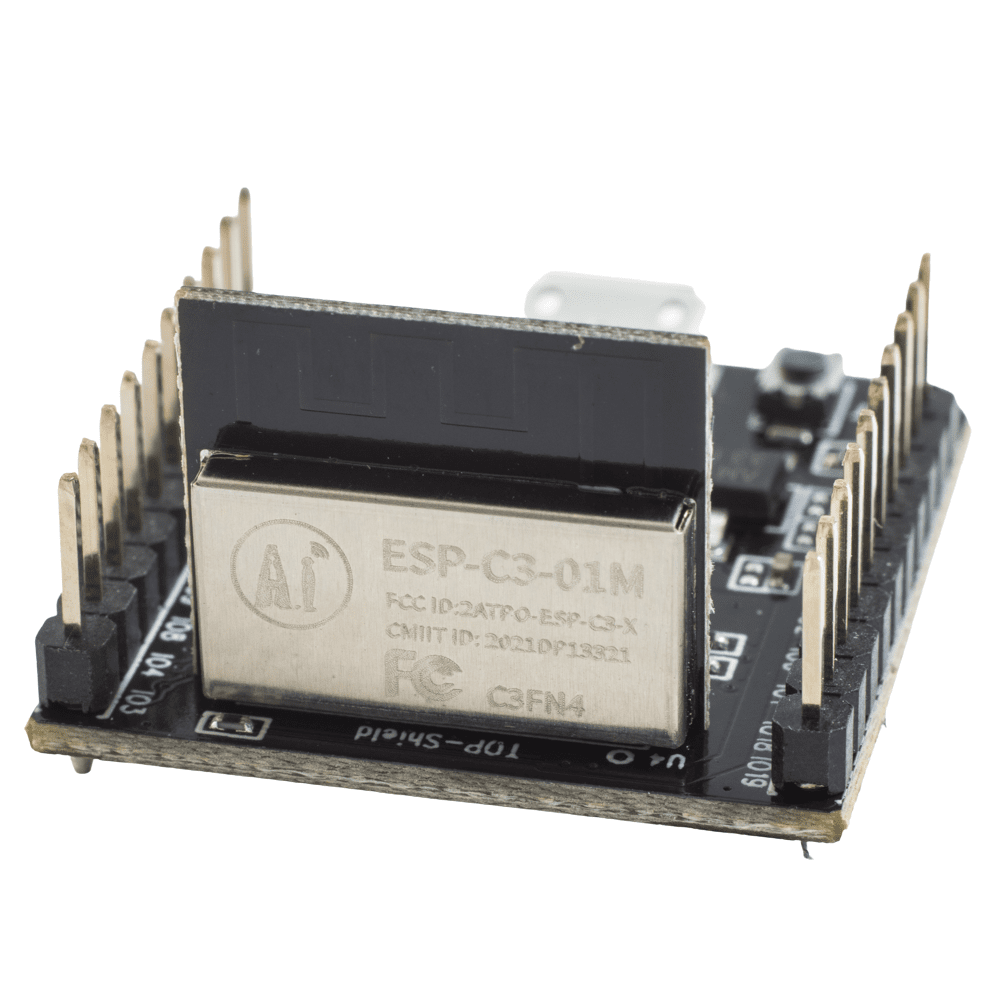

Moduł ESP32-C3-01M

Moduł ESP32-C3-01M na płytce posiada układ ESP32-C3 z rdzeniem RISC-V o maksymalnym taktowaniu 160 MHz.

Moduł obsługuje komunikację WiFi w standardzie 802.11 b/g/n 2,4GHz oraz Bluetooth LE (Bluetoth Low Energy) v5.0, dzięki czemu nadają się do zastosowań IoT.

Moduł ma wbudowaną antenę PCB.

ESP32-C3-01M posiada 4 MB pamięci Flash SPI, 400 kB wbudowanej pamięci RAM i 384 kB wbudowanej pamięci ROM.

Jego popularność cały czas rośnie, co zawdzięcza między innymi swoim niewielkim rozmiarom. Z jego pomocą w łatwy sposób wejdziesz w świat IoT. Czy to inteligentny dom, czy urządzenia łączące się z chmurą. Wymyśl coś niesamowitego i to zbuduj!

Wyposażenie i programowanie płytki ESP32-C3-01M-KIT

Ilość pinów GPIO jest duża jak na te rozmiary. Wyprowadzonych pinów IO na krawędź płytki jest dokładnie 13. Do ESP32-C3-01M-KIT podłączysz sporą liczbę zewnętrznych modułów. Łączna liczba pinów płytki to 20.

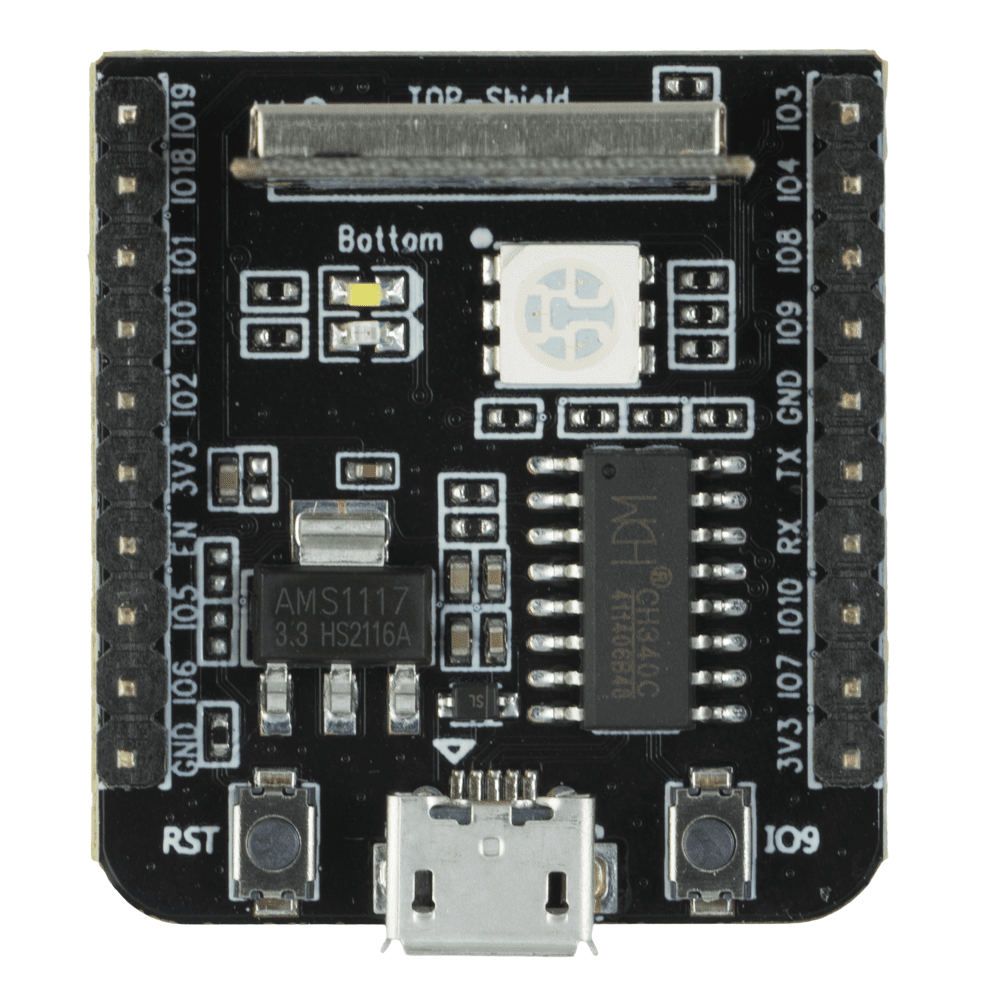

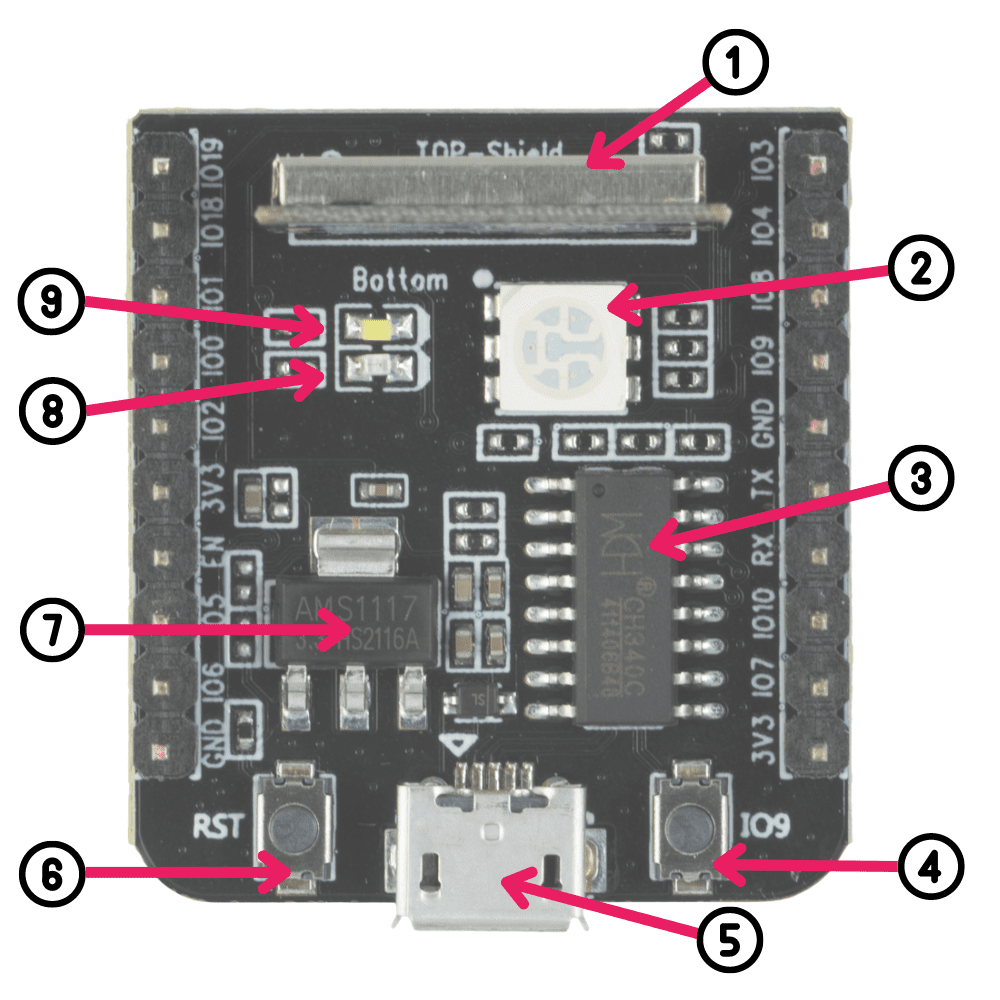

Na płytce znalazło się miejsce na dodatkowe elementy takie jak:

1️⃣ Moduł ESP32-C3-01M
2️⃣ Dioda RGB (piny 3 – czerwony, 4 – zielony, 5 – niebieski)
3️⃣ Konwerter USB-UART CH340
4️⃣ Przycisk na pinie IO9

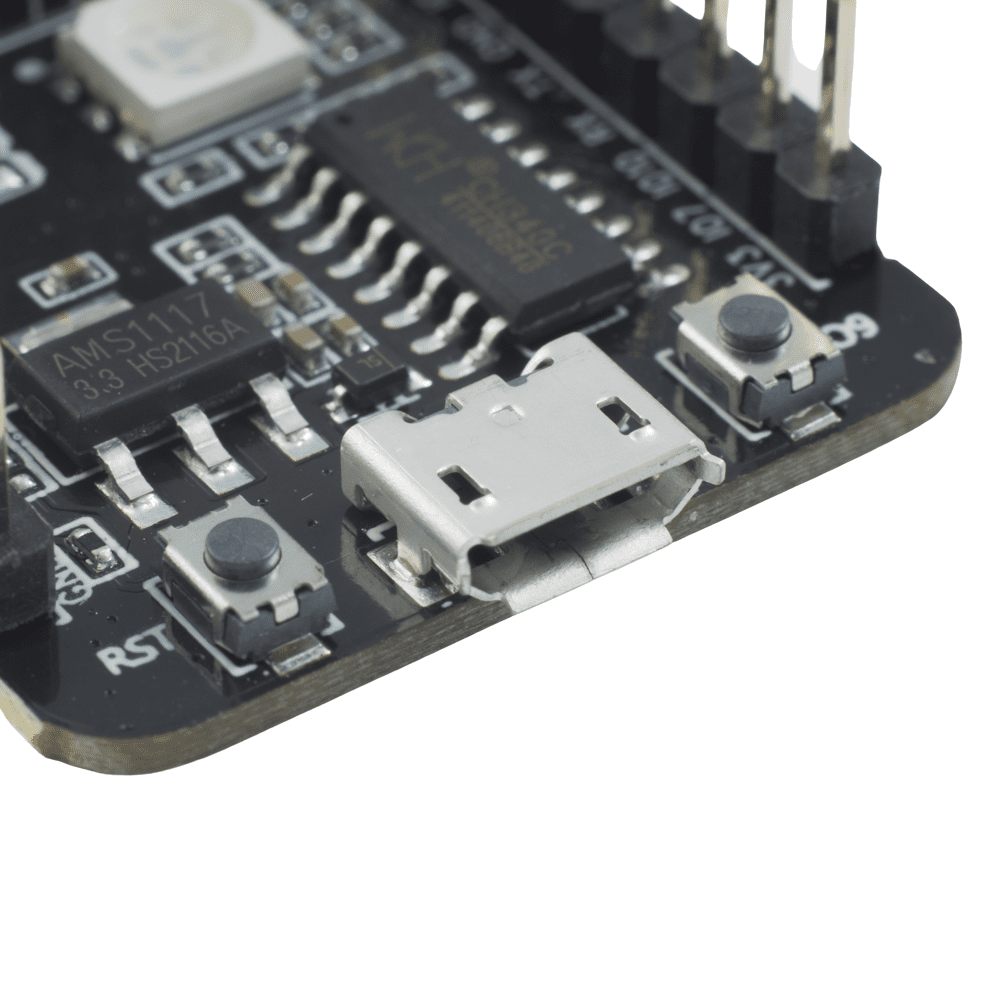

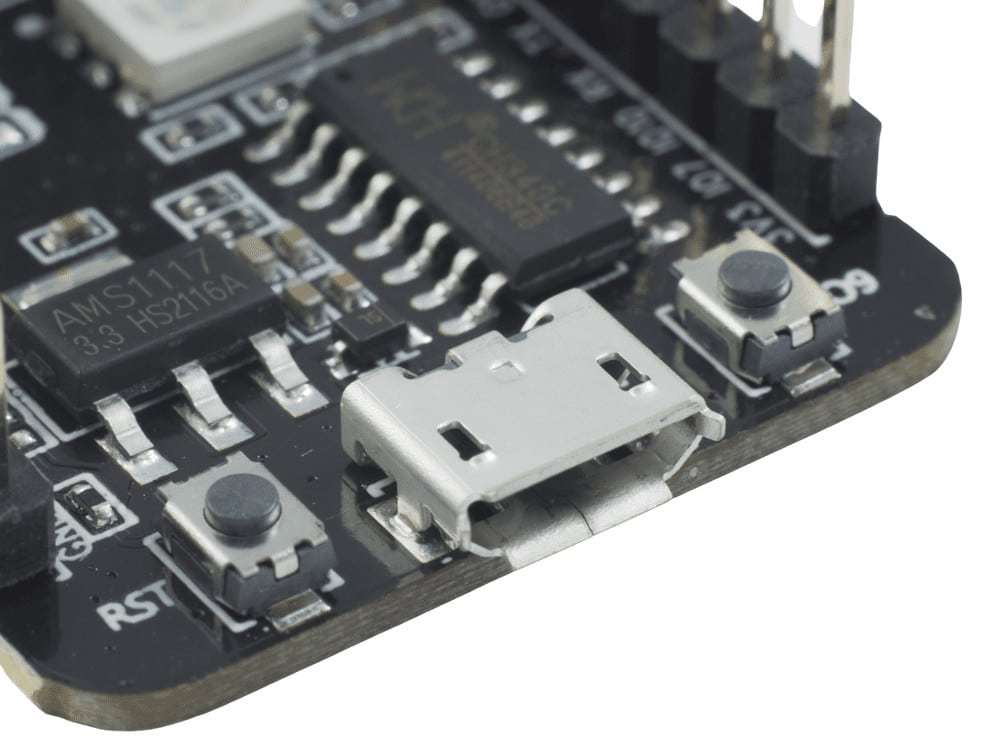

5️⃣ Złącze USB micro konwertera USB-UART do komunikacji z PC
6️⃣ Przycisk RST
7️⃣ Stabilizator LDO 3,3V
8️⃣ Dioda na pinie IO18
9️⃣ Dioda na pinie IO19

Płytkę możesz w prosty sposób programować z poziomu Arduino IDE.

Wbudowany programator

Płytka posiada wbudowany programator na układzie CH340.

Zdecydowanie ułatwia to programowanie całego modułu. Do komputera podłączysz się przewodem przez złącze USB micro.

Specyfikacja Płytki ESP32-C3-01M-KIT

Moduł ESP32-C3-01M
Układ ESP32-C3
Częstotliwość zegara: do 160 MHz
4 MB FLASH SPI
400 kB RAM
348 kB ROM
Moduł WiFi w standardzie 802.11 b/g/n 2,4 GHz
Tryby WiFi: AP (Access Point), STA (Standalone), AP+STA
Obsługuje technologie i zabezpieczenia: TKIP, WEP, CRC, CCMP, WPA/WPA2, WPS
Bluetooth Low Energy 5.0
Interfejsy UART / SPI / I2C / PWM / ADC / I2S / IR / GPIO / TWAI (kompatybilne z CAN 2.0)
Zdalna aktualizacja firmware (FOTA)
Stabilizator napięcia
Wbudowany programator CH340
Przycisk RESET
Przycisk BOOT
Dioda RGB
Dioda zasilania
Diody UART TX i RX
Złącze USB-C do komunikacji USB-UART
Złącze USB-C OTG układu ESP32-C3
Napięcie zasilania: 5 V
Raster goldpinów: 2,54 mm
Wymiary modułu: 39,2 x 29,3 x 4,5 mm
Złącza goldpin wlutowane w płytkę
