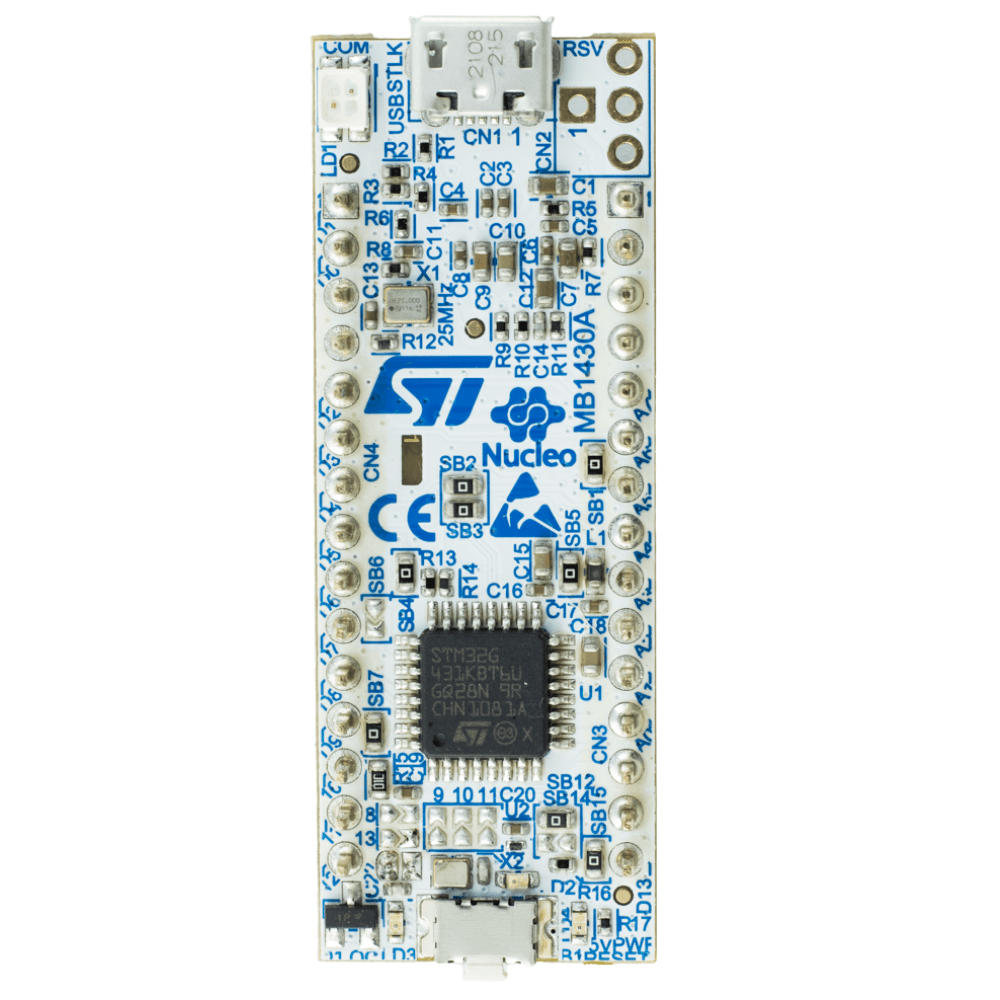

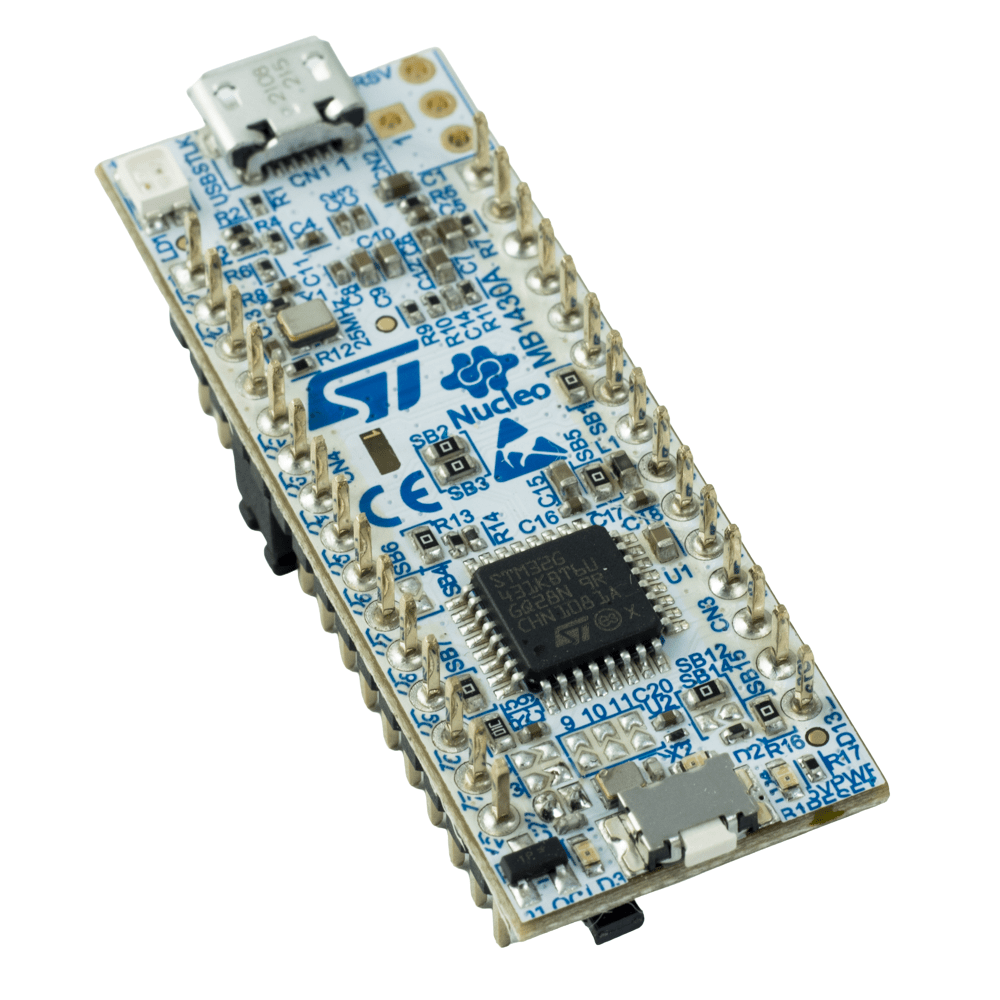

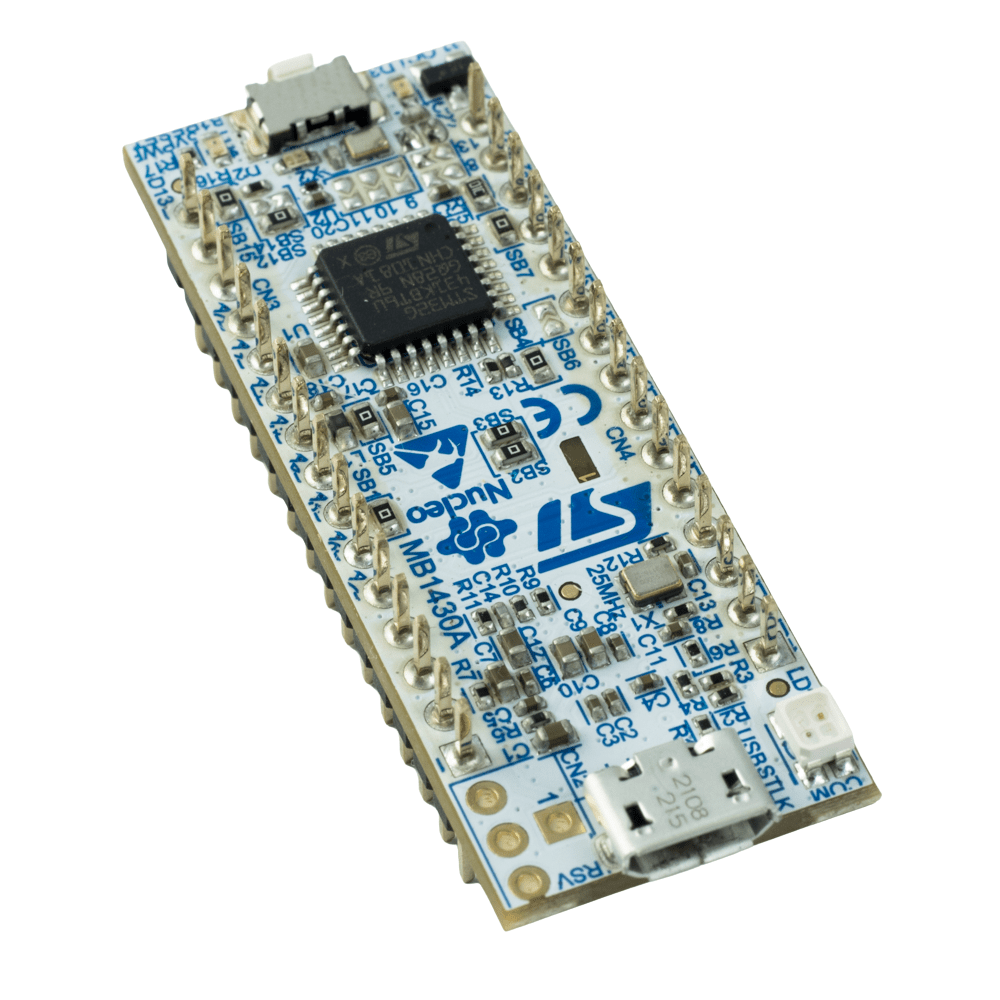

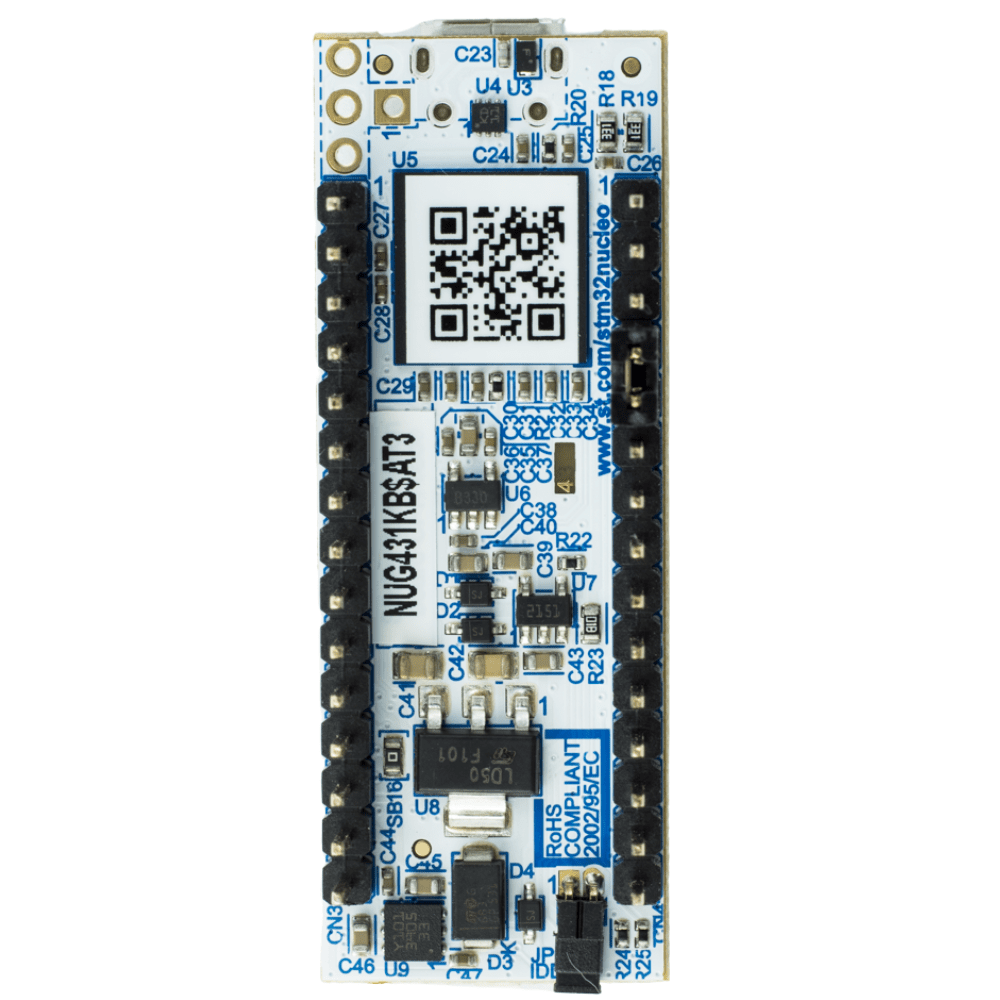

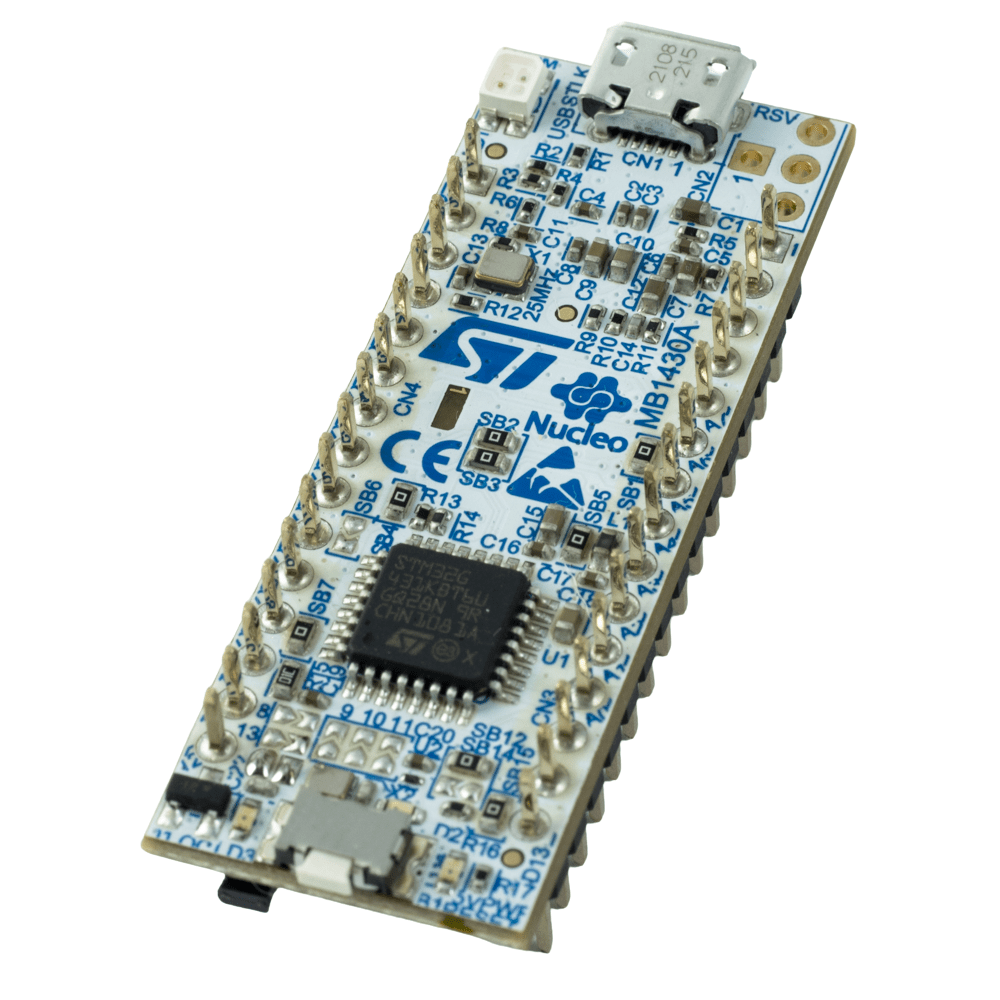

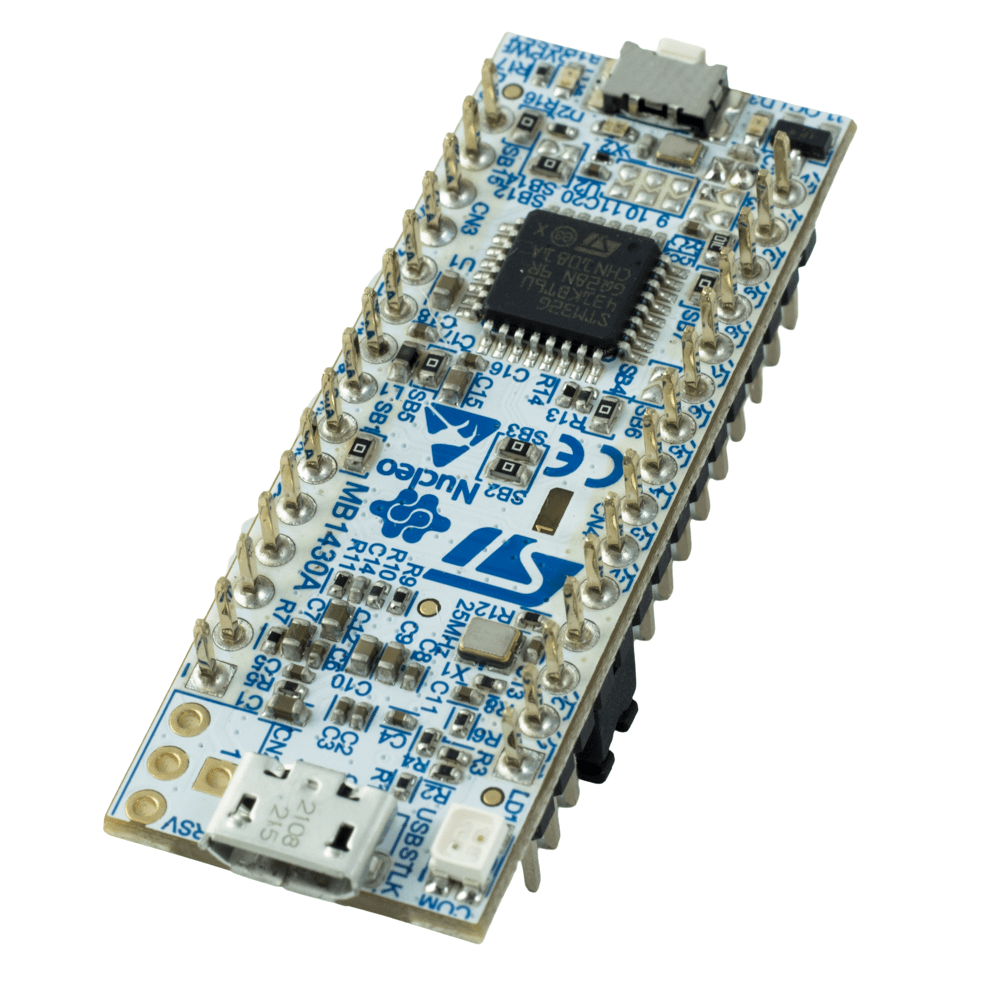

STM32 NUCLEO-G431KB Nucleo-32 z STM32G431KBT6 ARM Cortex-M4

STM32 Nucleo-32 to najmniejsza seria płytek ewaluacyjnych od ST Microelectronics z mikrokontrolerami STM32 w obudowach 32-piowych. Płytki Nucleo-32 posiadają złącze zgodne z Arduino Nano dzięki czemu w łatwy sposób można zastąpić Arduino przez STM32. Każda płytka Nucleo-32 posiada wbudowany programator oraz debugger w jednym, czyli ST-Link.

ST Microelectronics dostarcza masę przykładów i bibliotek. Ponadto płytki te współpracują z ARM mbed.

Do komunikacji z płytką potrzebny będzie przewód USB micro.

Specyfikacja płytki

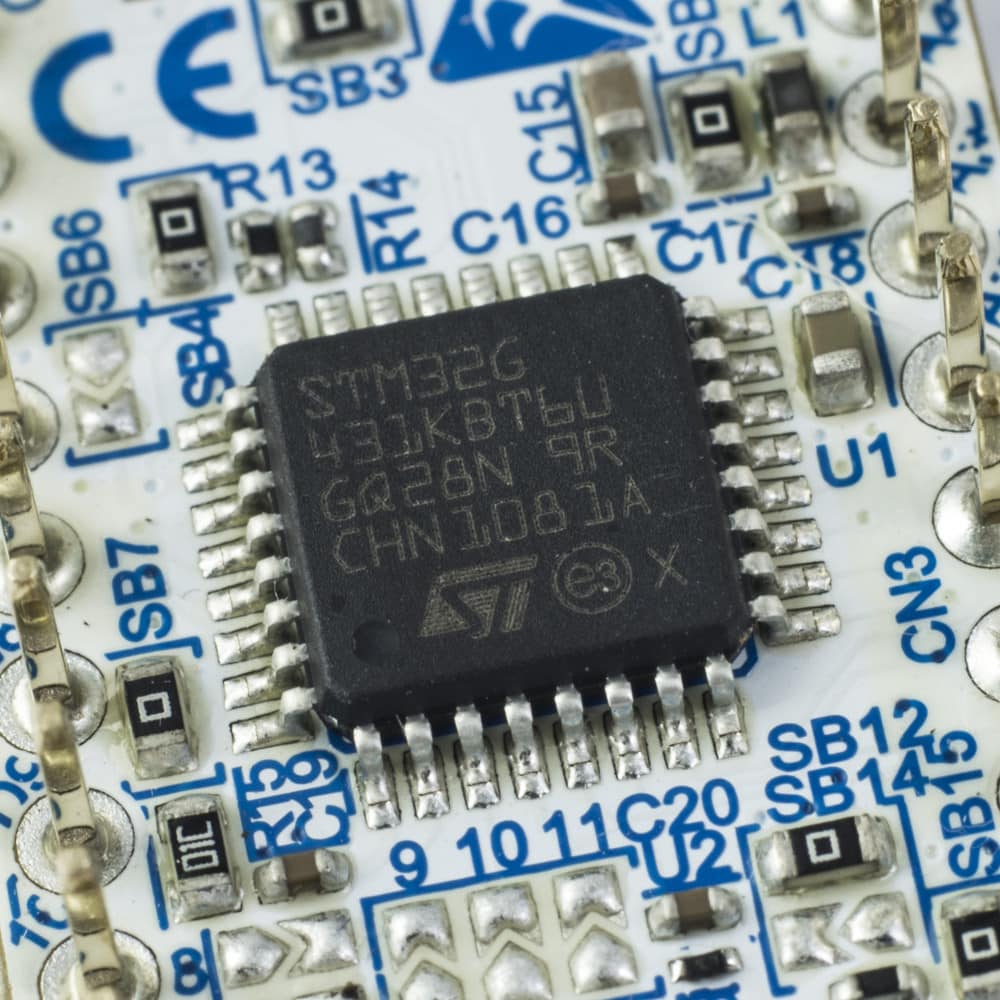

• Mikrokontroler STM32G431KBT6U
  • Rdzeń: ARM® Cortex®-M4
  • Maksymalne taktowanie: 170 MHz
  • Pamięć Flash: 128 kB
  • Pamięć SRAM: 32 kB (16 + 6 + 10)
  • DMA: 12 kanałów
  • GPIO: 26
  • Interfejsy
    • 3 x I2C
    • 3 x SPI
    • 2 x I2S
    • 2 x USART
    • 1 x LPUART
    • 1 x CAN (FDCAN)
    • 1 x USB 2.0 FS
    • 1 x SAI
  • Interfejsy Analogowe
    • 2 x ADC 12 bit, 11 kanałów
    • 2 x DAC 12 bit, 4 kanały
    • 4 x Komparator analogowy
    • 3 x Wzmacniacz operacyjny
    • Wewnętrzne źródło odniesienie
  • Timery
    • 1 x 32 bit (4  kanały)
    • 4 x 16 bit (4 kanały)
    • 2 x 16 bit (2 kanały)
    • 2 x 16 bit (1 kanał)
    • 2 x Basic Timer
    • 1 x Low-Power
    • 1 x RTC
    • 1 x SysTick
    • 2 x Watchdog
  • RNG
  • CRC
• Wbudowany programator / debugger ST-Link V2
  • Złącze micro USB
  • Możliwość pracy jako oddzielny programator z wyjściem SWD
• Zasilanie
  • Z micro USB
  • Z zewnętrznego źródła zasilania 5 lub 3,3 V
• Trzy diody LED
  • Komunikacja USB
  • Zasilanie
  • Dioda użytkownika
• Przycisk Reset
• Wlutowane wyprowadzenia goldpin dla pinów I/O
• Złącze zgodne z Arduino Nano
• Płytka zgodna z ARM mbed
