STM32 NUCLEO-H563ZI Nucleo-144 z STM32H563ZIT6 ARM Cortex-M33
STM32 NUCLEO-H563ZI Nucleo-144 z STM32H563ZIT6 ARM Cortex-M33
169,99 zł z VAT
Cena netto: 138,20 zł
Brak w magazynie
Powiadom mnie gdy będzie dostępny
Zestaw ewaluacyjny NUCLEO-H563ZI z mikrokontrolerem STM32H563ZIT6. Układ ten oparty o rdzeń ARM Cortex-M33 z TrustZone taktowany jest maksymalnym zegarem 250 MHz. W skład jego pamięci wchodzi 2 MB Flash i 640 kB RAM. Na płytce znajduje się złącze zgodne z Arduino Uno R3, oraz ST Zio/Morpo. Wbudowany programator ST-Link/V3 z możliwością użycia go z zewnętrznym mikrokontrolerem. Interfejs USB użytkownika ze złączem USB-C.
Korzyści
Płatność & Wysyłka
STM32 NUCLEO-H563ZI Nucleo-144 z STM32H563ZIT6 ARM Cortex-M33
STM32 Nucleo-144 to seria płytek ewaluacyjnych od ST Microelectronics z mikrokontrolerami STM32 w obudowach 144 pinowych. Jest to największa seria Nucleo oferująca tym samym najwięcej możliwości.
Każda płytka Nucleo-144 posiada wbudowany programator oraz debugger w jednym, czyli ST-Link V3. Układ jest integralną częścią PCB, ale posiada możliwość użycia go z zewnętrznym układem STM32.
Płytki Nucleo-144 posiadają dwa rodzaje złącz:
- ST Zio – złącze rozszerzające dobrze znany standard Arduino Uno R3
- ST Morpho – udostępniające wszystkie porty I/O mikrokontrolera
ST Microelectronics dostarcza masę przykładów i bibliotek.
Płytka do zasilania i komunikacji z komputerem wykorzystuje złącze USB-C. Upewnij się, że masz właściwy przewód.

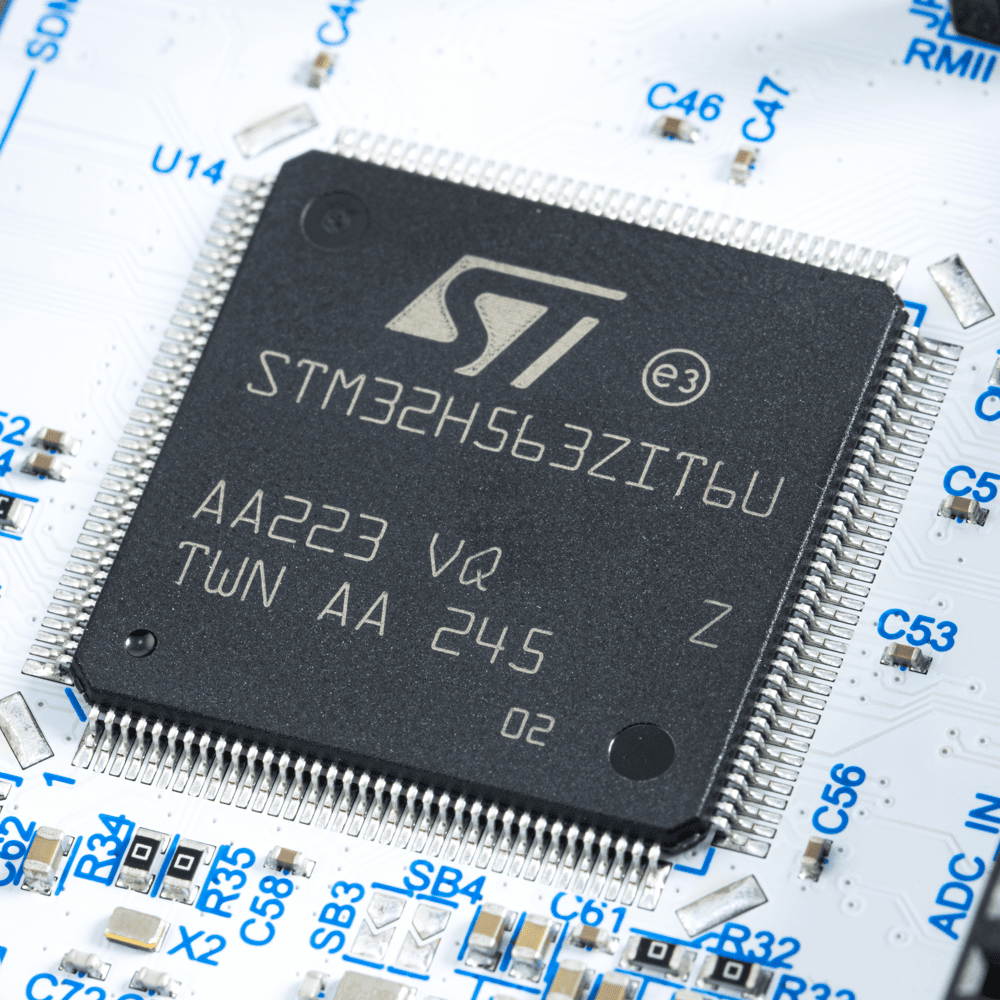

Specyfikacja mikrokontrolera STM32H563ZIT6 na NUCLEO-H563ZI
Mikrokontroler STM32H563ZIT6
- Rdzeń: ARM Cortex®-M33 z FPU i TrustZone®
- Maksymalne taktowanie: 250 MHz
- Pamięć Flash: 2 MB
- Pamięć SRAM: 640 kB (256 + 64 + 320)
- Dwa kontrolery DMA
Interfejsy komunikacyjne
- 112 x GPIO
- 7 x Wake-up pin
- 7 x Tamper pin
- 4 x I2C
- 1 x I3C
- 6 x SPI / 3 x I2S
- 1 x OctoSPI
- 6 x USART / 6 x UART
- 1 x LPUART
- 1 x USB 2.0 FS
- 1 x USB Type-C Power Delivery Controller
- 1 x CAN (FDCAN)
- 2 x SDMMC
- 1 x Ethernet
- 1 x Camera Interface (DCMI)
- 1 x SAI
- 1 x HDMI-CEC
- 1 x FMC
Interfejsy analogowe
- 2 x ADC 12-bit
- 20 kanałów
- 1 x DAC 12-bit
- 2 kanały
- Wewnętrzne źródło odniesienia
Timery
- 2 x 32-bit (4 kanału)
- 4 x 16-bit (4 kanały)
- 2 x 16-bit (2 kanały)
- 4 x 16-bit (1 kanał)
- 2 x 16-bit Basic
- 1 x RTC
- 2 x SysTick
- 2 x Watchdog
Pozostałe elementy
- CORDIC co-procesor
- Filter mathematical accelerator (FMAC)
- TRNG
- HASH (SHA-512)
- CRC
- Unikalne 96-bitowe ID
- Obudowa LQFP144

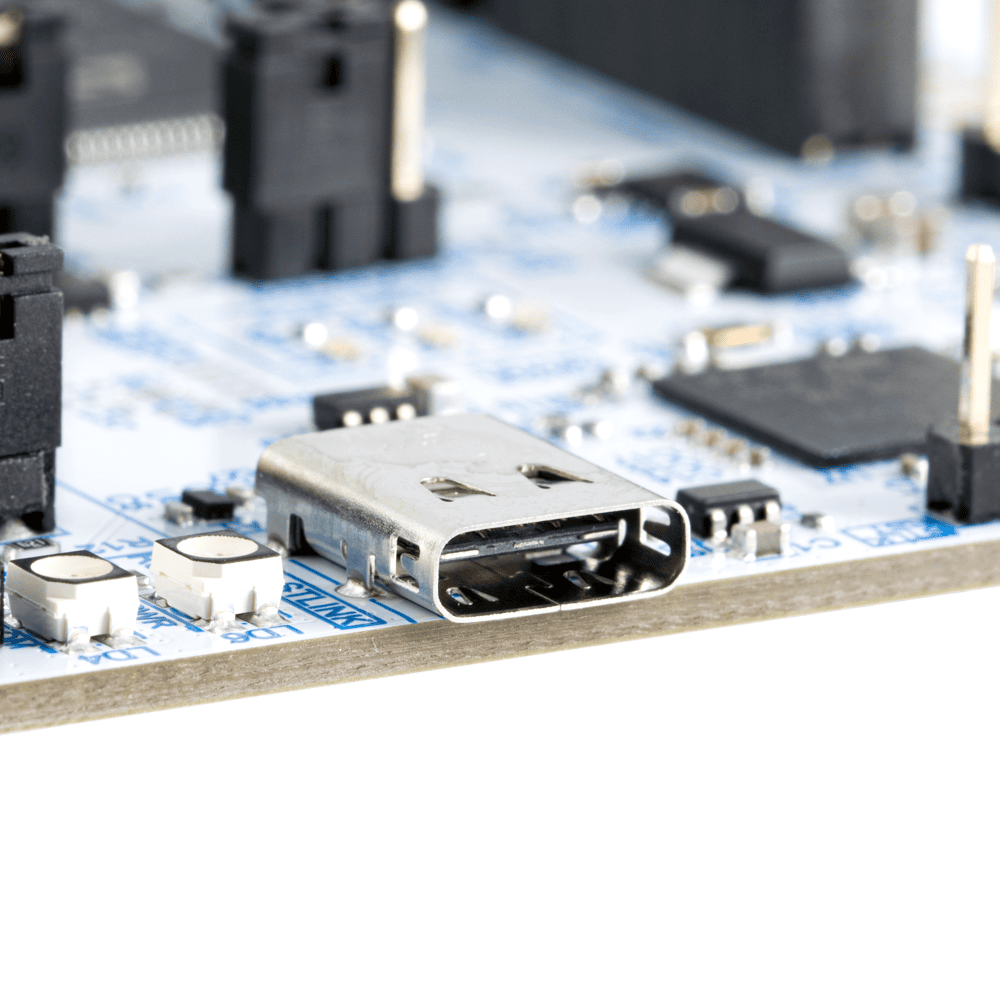

Złącze USB-C dla użytkownika
NUCLEO-H563ZI posiada interfejs USB 2.0 Full Speed dostępny dla programisty, Wyprowadzony został na nowoczesne złącze USB-C.
USB w mikrokontrolerze STM32H563ZIT6 może działać zarówno w trybie Host i Device. Dzięki temu złączu obsłużysz m. in. Klawiatury, pamięci USB, a także nadasz przez VCOM lub zasymulujesz klawiaturę lub myszkę.

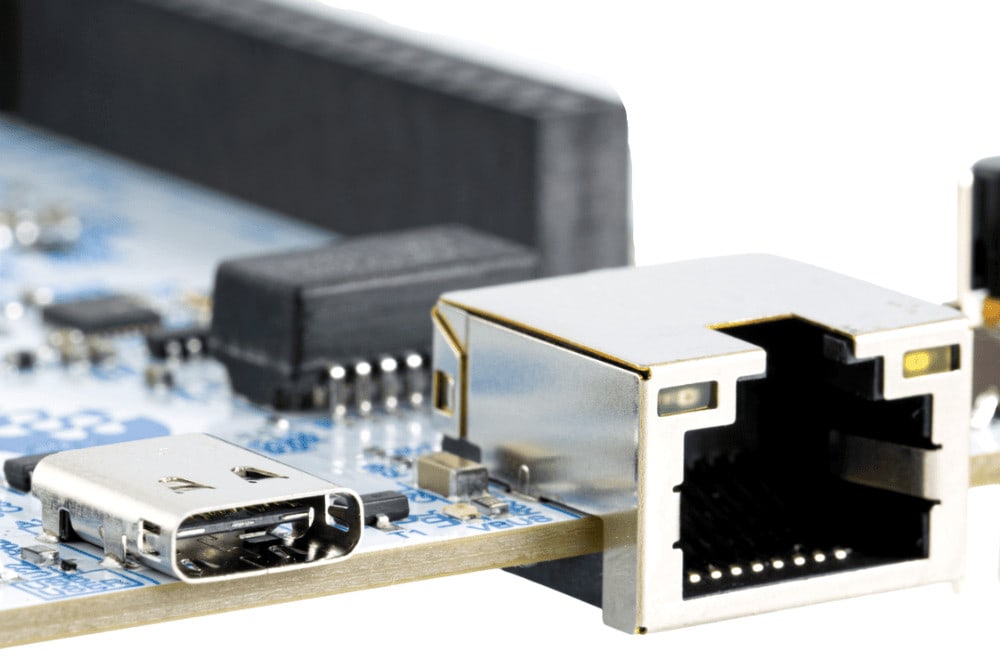

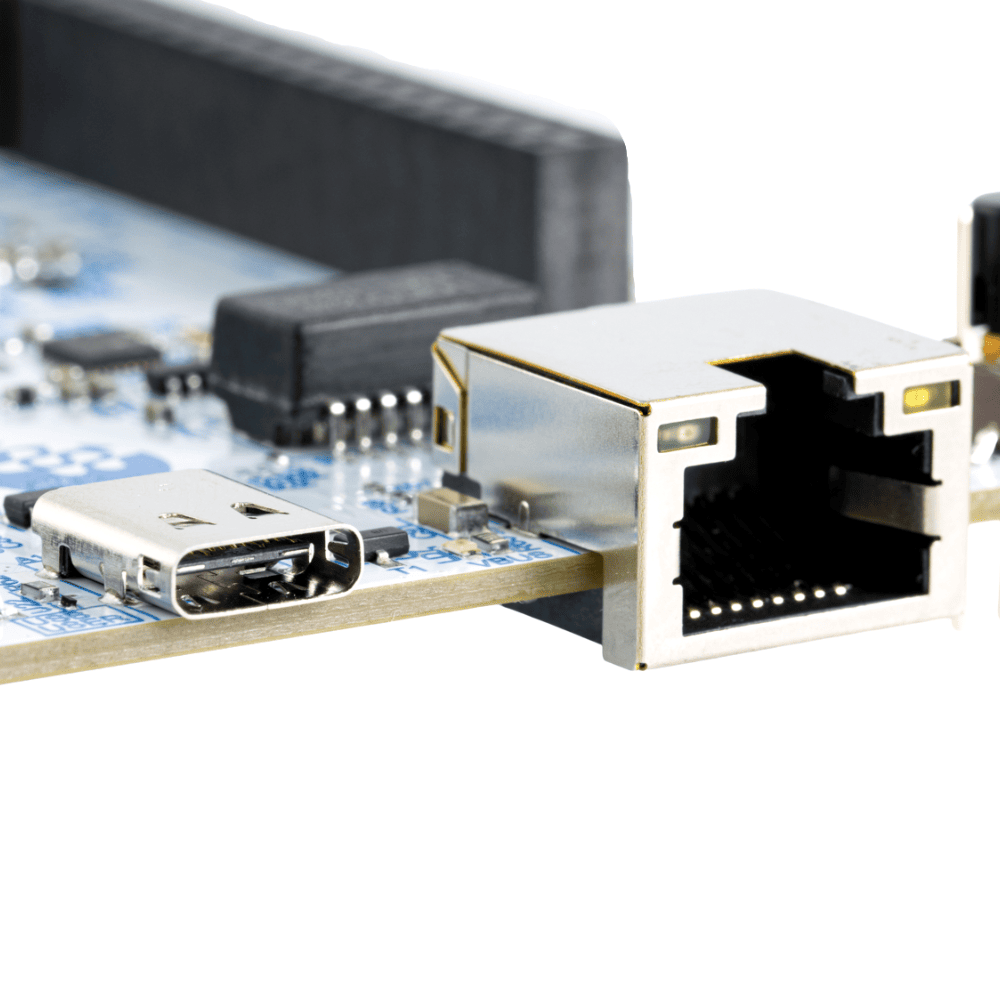

Złącze Ethernet dla użytkownika
Złącze Ethernet z pełnym sprzętowym wsparciem pozwoli Ci na prototypowanie urządzeń działających w sieli LAN, a nawet Internet.

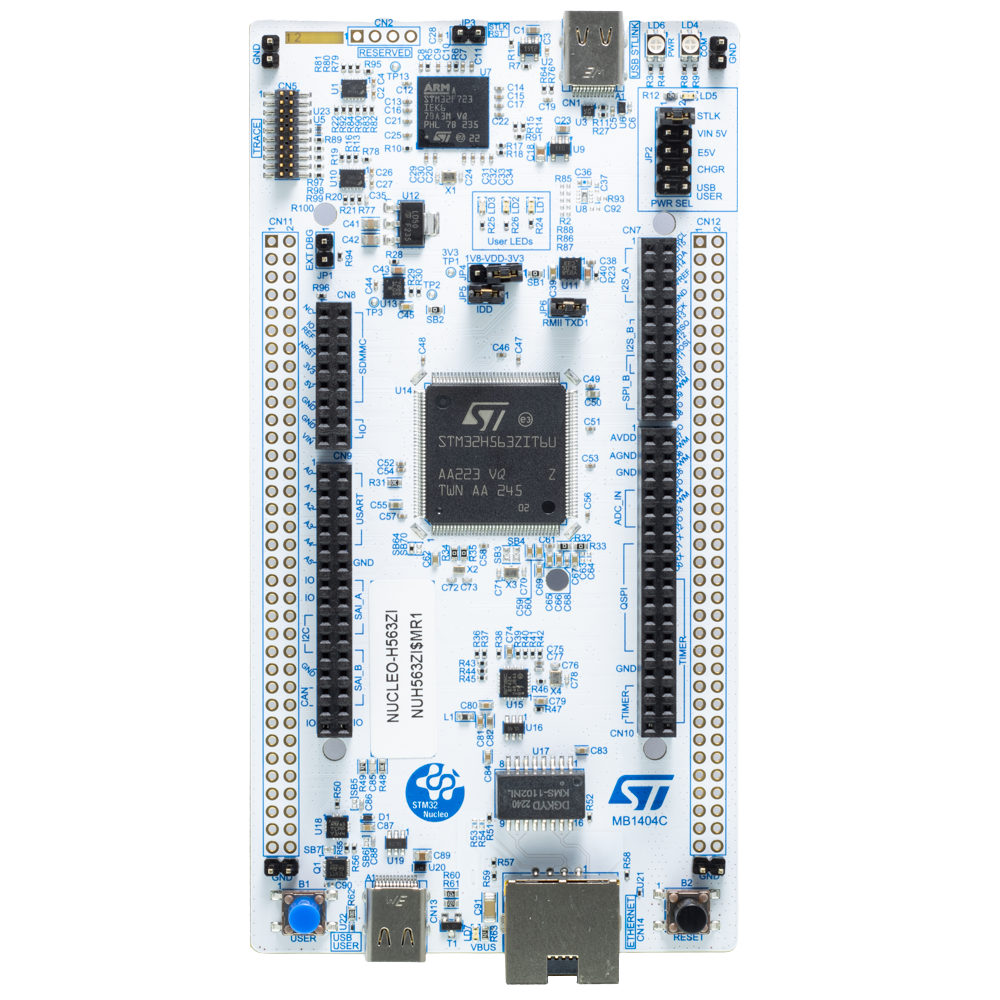

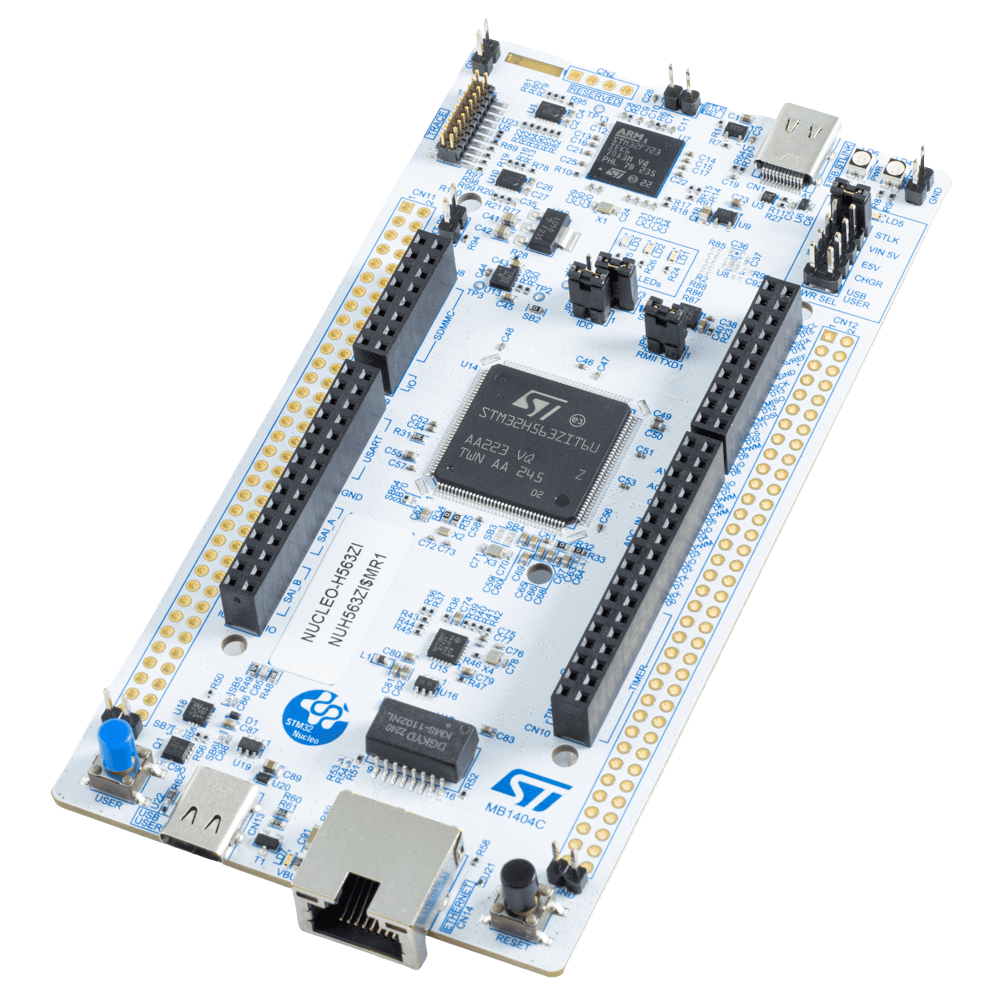

Specyfikacja płytki NUCLEO-H563ZI

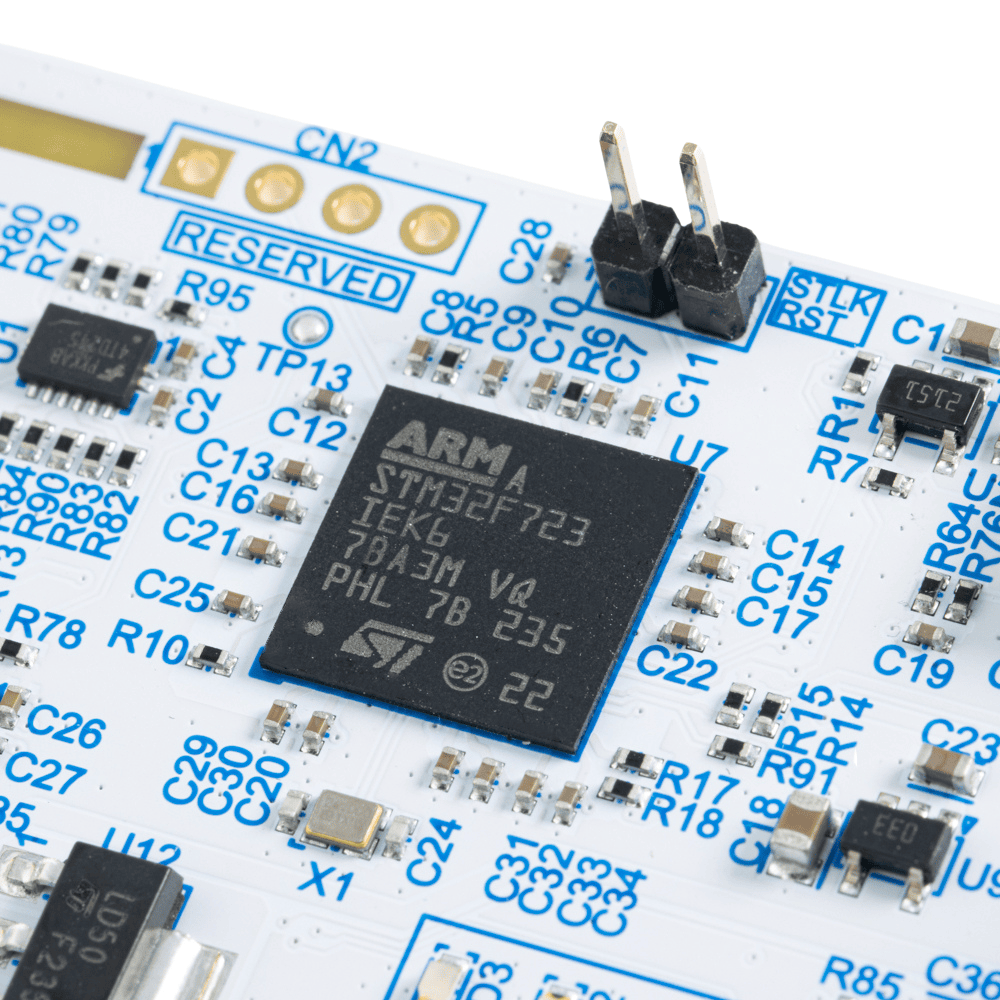

- Wbudowany programator / debugger ST-Link V3EC
- Pamięć masowa
- Virtual COM port
- Debugger
- Możliwośc uzycia z zewnętrznym układem
- Złącze USB-C (górne)
- Zasilanie
- Programowanie
- Debugowanie
- Złącze w standardzie Arduino Uno R3
- Złącze w standardzie ST Zio (kompatybilne z ST Morpho)
- Wlutowane goldpiny
- Zasilanie
- Z USB-C (górnego)
- Z zewnętrznego źródła zasilanie 5 lub 3,3 V
- Diody LED
- Zasilanie
- Komunikacja USB
- 3 x Dioda użytkownika
- Przyciski
- Użytkownika
- Reset
- Zewnętrzny układ SMPS
- Dodatkowe złącze SMPS do eksperymentów
- Oscylator kwarcowy 25 MHz
- Oscylator kwarcowy 32,768 kHz
