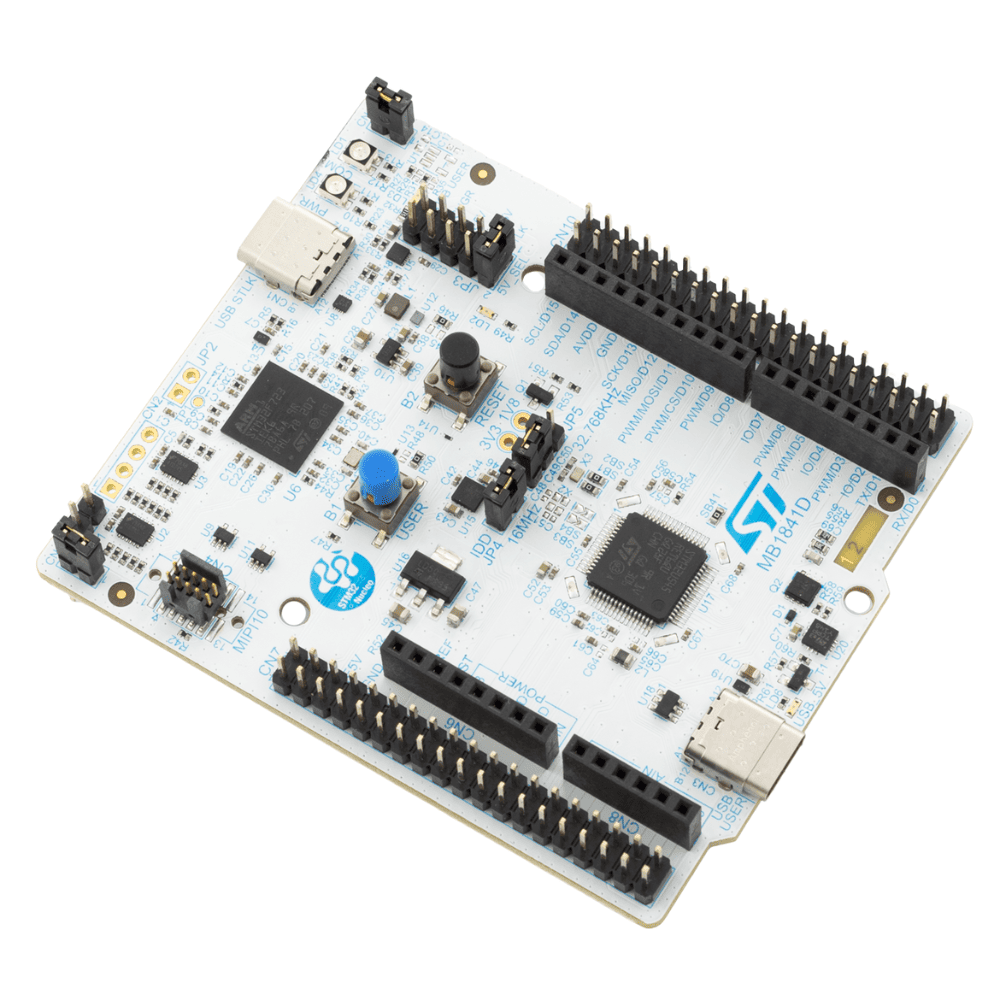

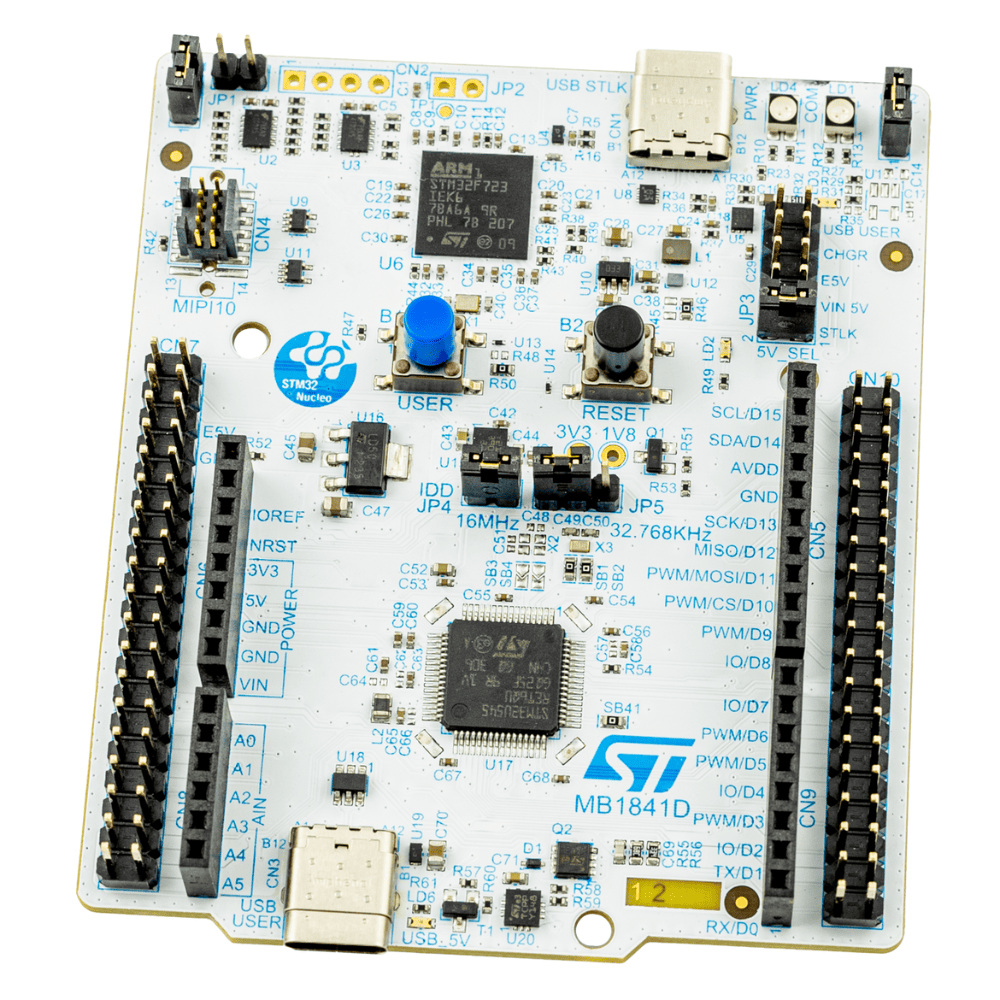

STM32 NUCLEO-U545RE-Q Nucleo-64 z STM32U545RET6Q ARM Cortex-M33
STM32 NUCLEO-U545RE-Q Nucleo-64 z STM32U545RET6Q ARM Cortex-M33
133,90 zł z VAT
Cena netto: 108,86 zł
3 w magazynie
Zdobądź 13390 Punktów za ten produkt.Zestaw ewaluacyjny NUCLEO-U545RE-Q z mikrokontrolerem STM32U545RET6Q. Układ ten oparty o rdzeń ARM Cortex-M33 taktowany jest maksymalnym zegarem 160 MHz. W skład jego pamięci wchodzi 512 kB Flash i 272 kB RAM. Na płytce znajduje się złącze zgodne z Arduino Uno R3, oraz ST Morpho. Wbudowany programator ST-Link/V3 z możliwością użycia go z zewnętrznym mikrokontrolerem. Interfejs USB użytkownika ze złączem USB-C.
Korzyści
Płatność & Wysyłka
STM32 NUCLEO-U545RE-Q Nucleo-64 z STM32U545RET6Q ARM Cortex-M33
STM32 Nucleo-64 to najpopularniejsza seria płytek ewaluacyjnych od ST Microelectronics z mikrokontrolerami STM32. Układy umieszczone na płytce są w obudowach 64-piowych.

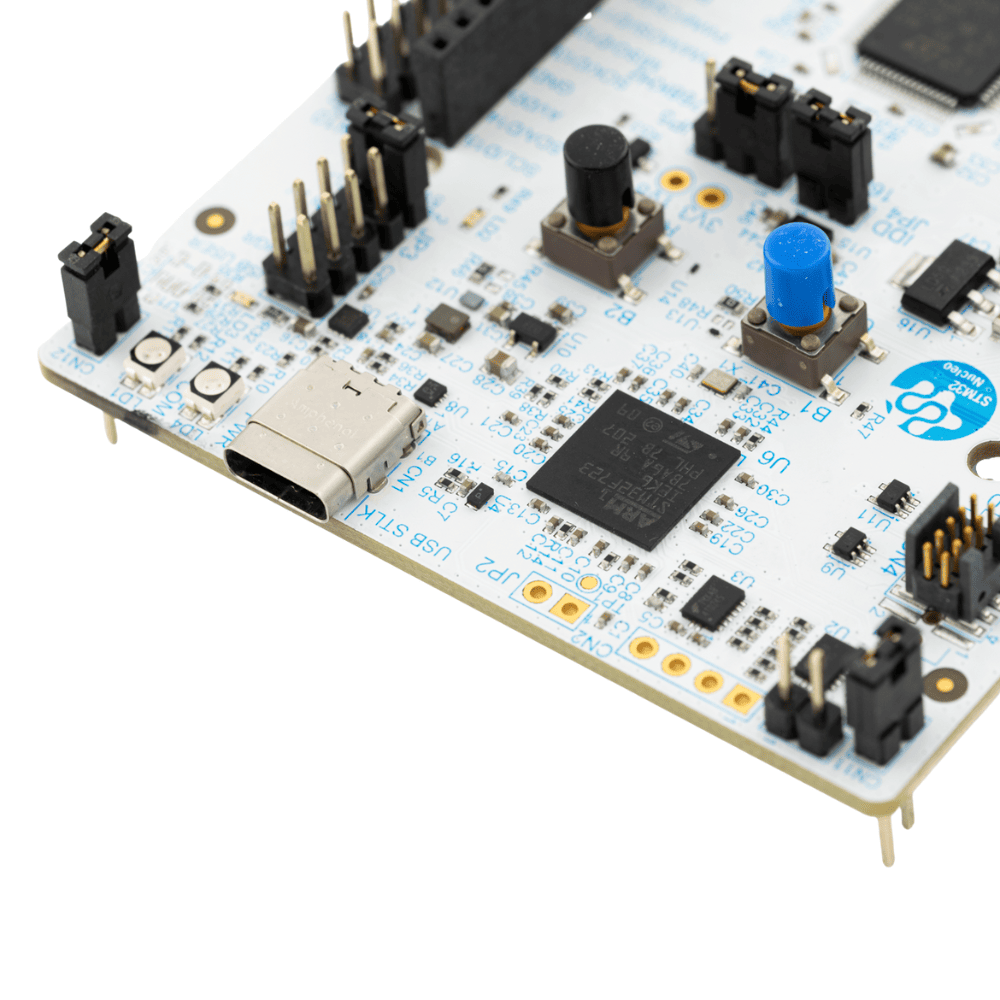

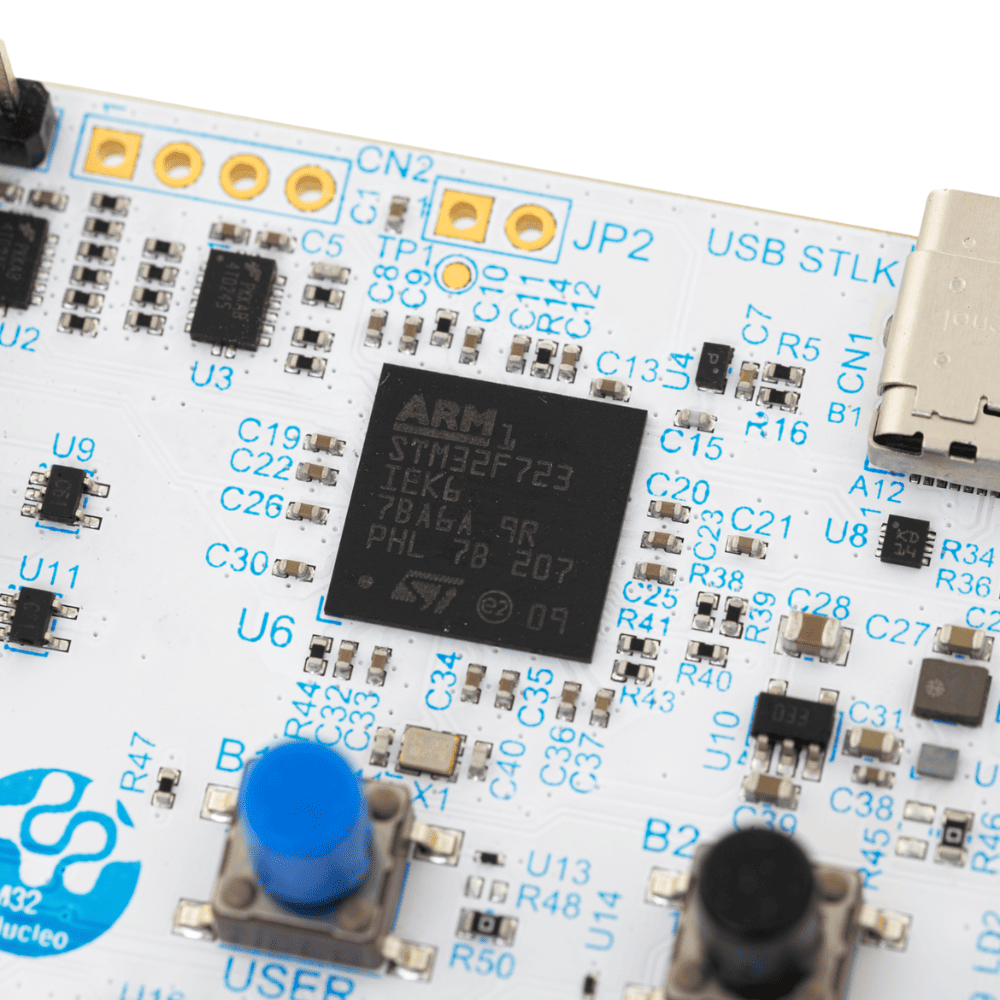

Każda płytka Nucleo-64 posiada wbudowany programator oraz debugger w jednym, czyli ST-Link. Programator znajduje się w najnowszej wersji oznaczonej jako ST-Link/V3. Użycie programatora „na zewnątrz” Nucleo jest również możliwe poprzez zdjęcie dwóch zworek.
Płytki Nucleo-64 posiadają dwa rodzaje złącz. Jedno zgodne z Arduino Uno oraz ST Morpho.
ST Microelectronics dostarcza masę przykładów i bibliotek.
Płytka do zasilania i komunikacji z komputerem wykorzystuje złącze USB-C. Upewnij się, że masz właściwy przewód.

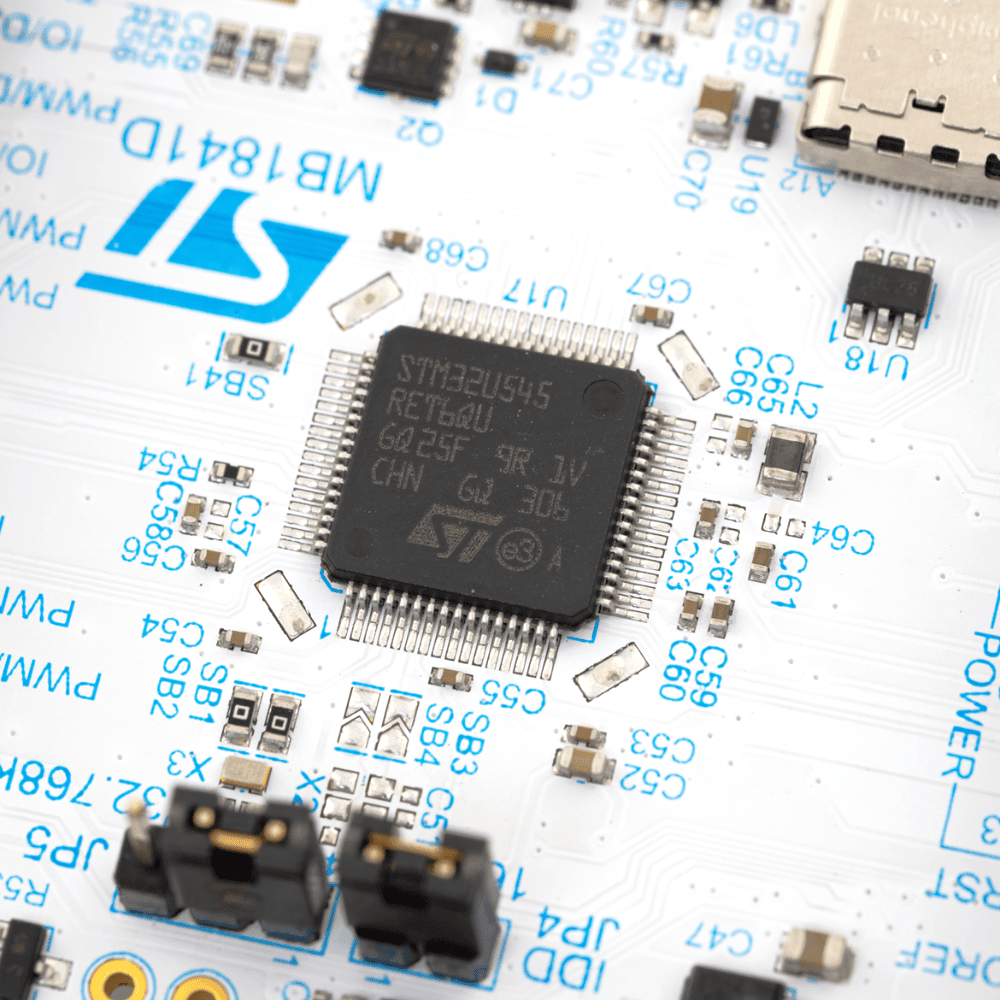

Specyfikacja mikrokontrolera STM32U545RET6Q na NUCLEO-U545RE-Q
Mikrokontroler STM32U545RET6Q
- Rdzeń: ARM Cortex-M33 z FPU i TrustZone
- Maksymalne taktowanie: 160 MHz
- Pamięć Flash: 512 kB
- Pamięć SRAM: 272 kB (192+ 64 + 16)
- 2048 bajtów Backup SRAM
- 128 bajtów Backup Registers
- Dwa kontrolery DMA
- GPDMA (16 kanałów)
- LPDMA (4 kanały)
Funkcje matematyczne i przetwarzanie sygnałów
- Multi-function digital filter (MDF)
- Audio digital filter (ADF)
- CORDIC co-procesor
- Filter mathematical accelerator (FMAC)
Interfejsy komunikacyjne
- 51 x GPIO
- 18 x Wake-up pin
- 4 x Tamper pin
- 4 x I2C
- 3 x SPI
- 2 x USART / 2 x UART
- 1 x LPUART
- 1 x USB 2.0 FS
- 1 x CAN (FDCAN)
Interfejsy analogowe
- 1 x ADC 12-bit
- 1 x ADC 14-bit
- Łącznie 17 kanałów ADC
- 2 x DAC 12-bit
- 2 kanały
- 1 x Komparator analogowy
- 1 x Wzmacniacz operacyjny
Timery
- 4 x 32-bit (4 kanały)
- 2 x 16-bit (4 kanały)
- 1 x 16-bit (2 kanały)
- 2 x 16-bit (1 kanał)
- 2 x 16-bit Basic
- 2 x 16-bit ultra-low power
- 1 x RTC
- 2 x SysTick
- 2 x Watchdog
Pozostałe elementy
- TRNG
- SAES, AES
- Public Key Accelerator (PKA)
- HASH (SHA-256)
- On-the-fly decryption for OCTOSPI
- CRC
- Unikalne 96-bitowe ID
- Obudowa LQFP64

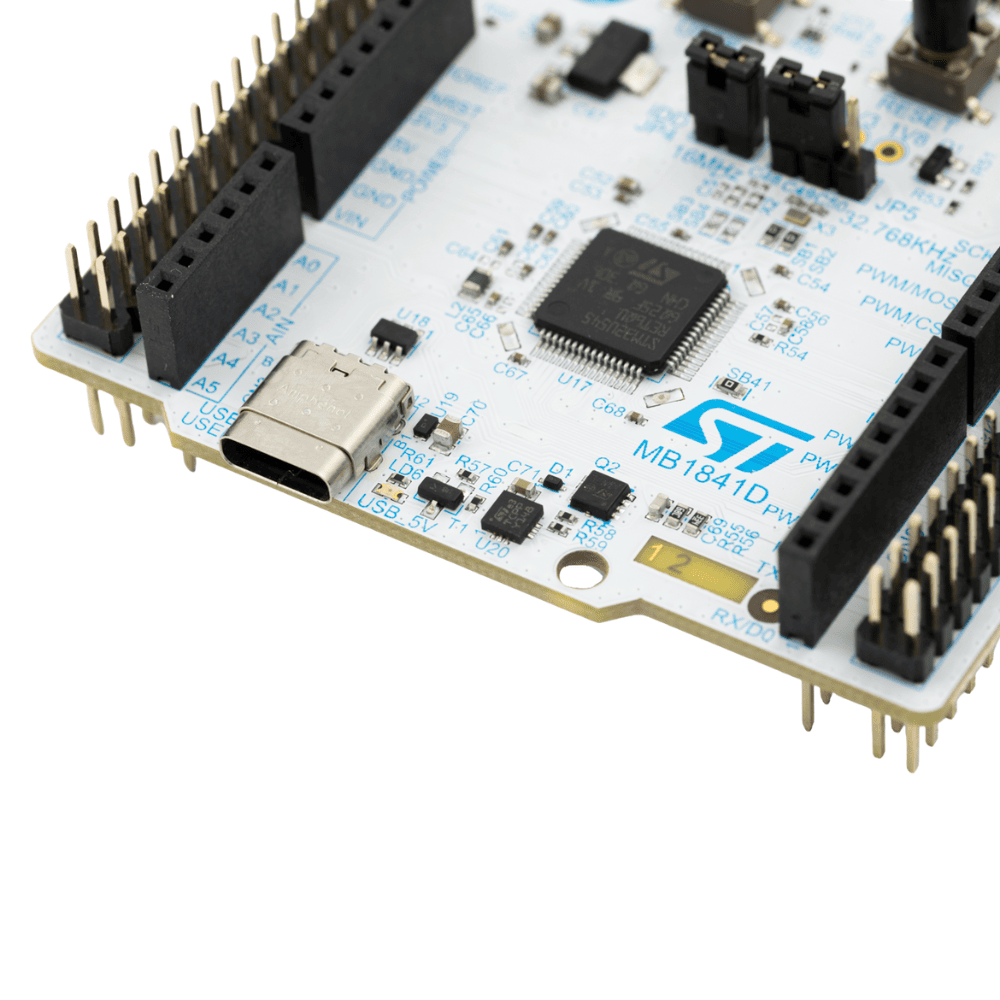

Złącze USB-C dla użytkownika
NUCLEO-U545RE-Q posiada interfejs USB 2.0 Full Speed dostępny dla programisty, Wyprowadzony został na nowoczesne złącze USB-C.
USB w mikrokontrolerze STM32U545RET6Q może działać zarówno w trybie Host i Device. Dzięki temu złączu obsłużysz m. in. Klawiatury, pamięci USB, a także nadasz przez VCOM lub zasymulujesz klawiaturę lub myszkę.
Specyfikacja płytki NUCLEO-U545RE-Q
- Wbudowany programator / debugger ST-Link V3EC
- Pamięć masowa
- Virtual COM port
- Debugger
- Możliwośc uzycia z zewnętrznym układem
- Złącze USB-C (górne)
- Zasilanie
- Programowanie
- Debugowanie
- Złącze w standardzie Arduino Uno R3
- Złącze w standardzie ST Morpho
- Wlutowane goldpiny
- Zasilanie
- Z USB-C (górnego)
- Z zewnętrznego źródła zasilanie 5 lub 3,3 V
- Trzy diody LED
- Zasilanie
- Komunikacja USB
- Dioda użytkownika
- Przyciski
- Użytkownika
- Reset
- Zewnętrzny układ SMPS
- Dodatkowe złącze SMPS do eksperymentów
- Oscylator kwarcowy 32,768 kHz
Przydatne Linki
