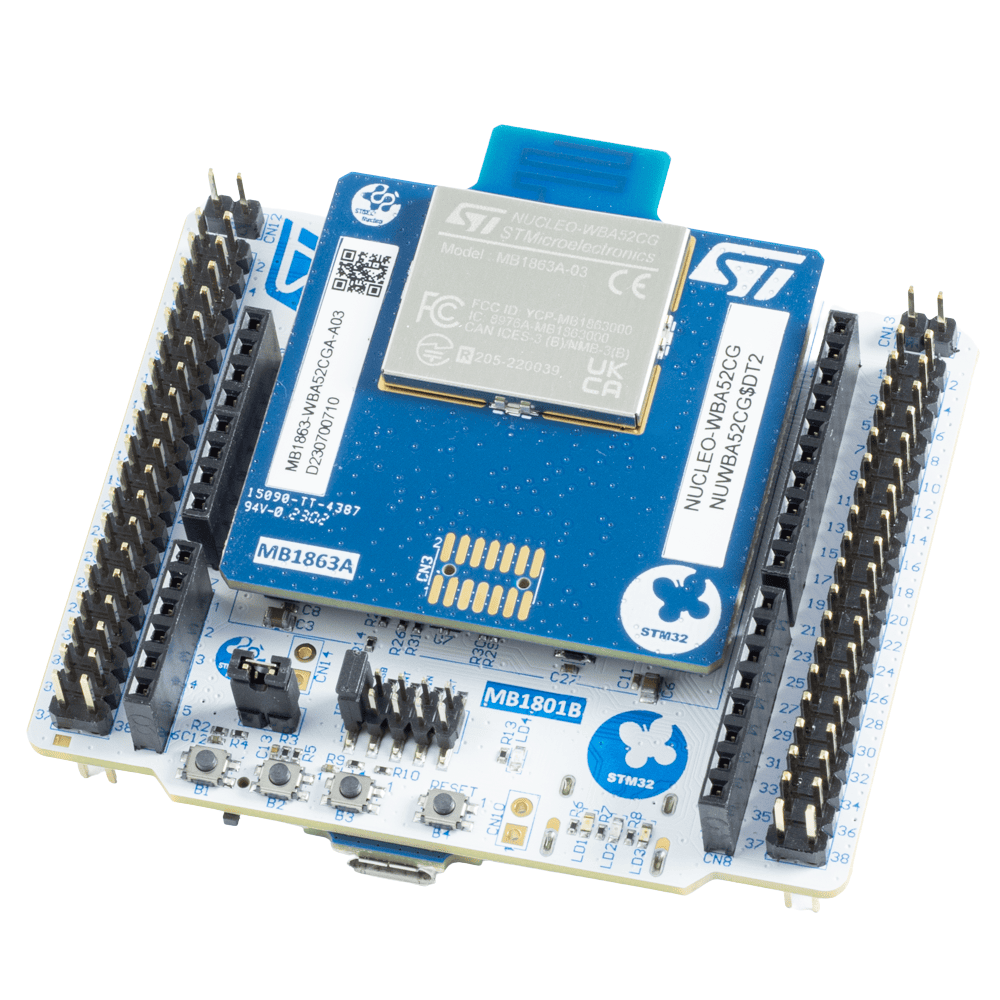

STM32 NUCLEO-WBA52CG BLE 5.3 Cortex-M33

NUCLEO-WBA52CG to zestaw ewaluacyjny od firmy ST służący do tworzenia oprogramowania z wykorzystaniem technologii Bluetooth Low Energy 5.3 oraz bezpiecznego rdzenia ARM Cortex-M33 z TrustZone.

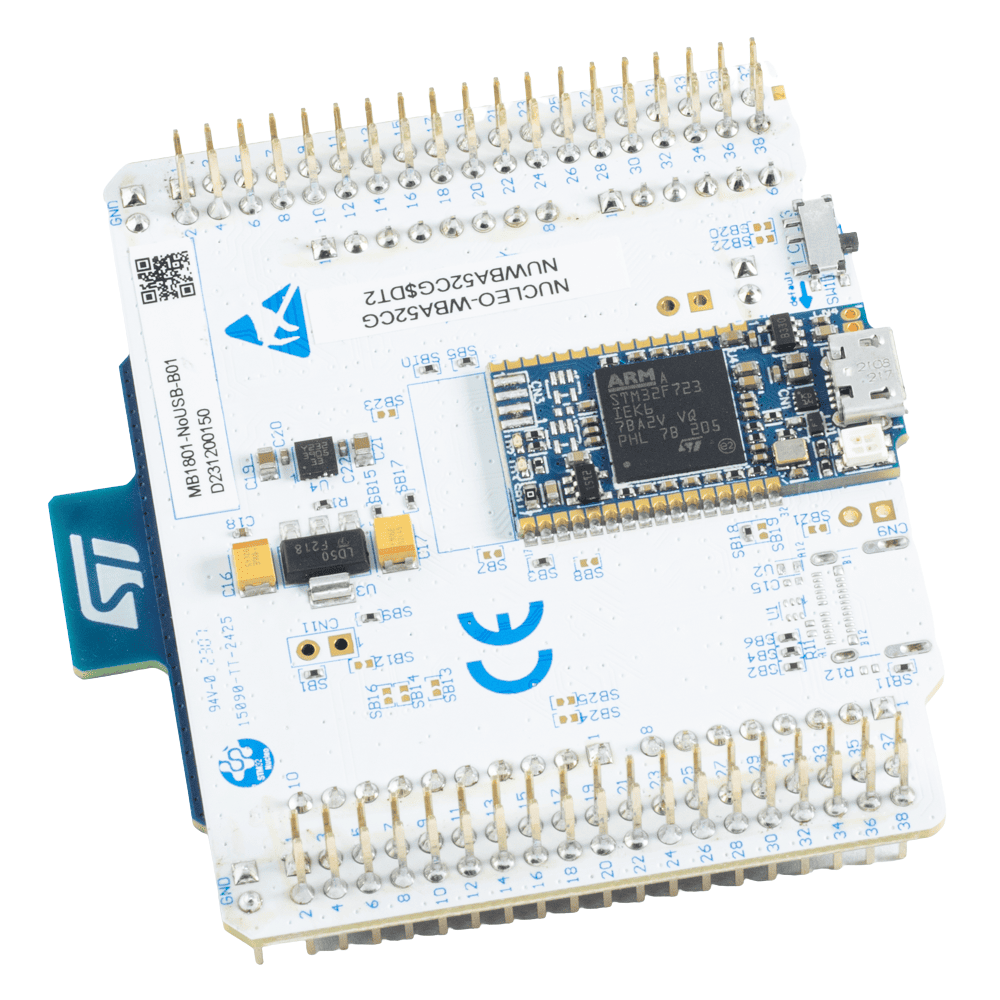

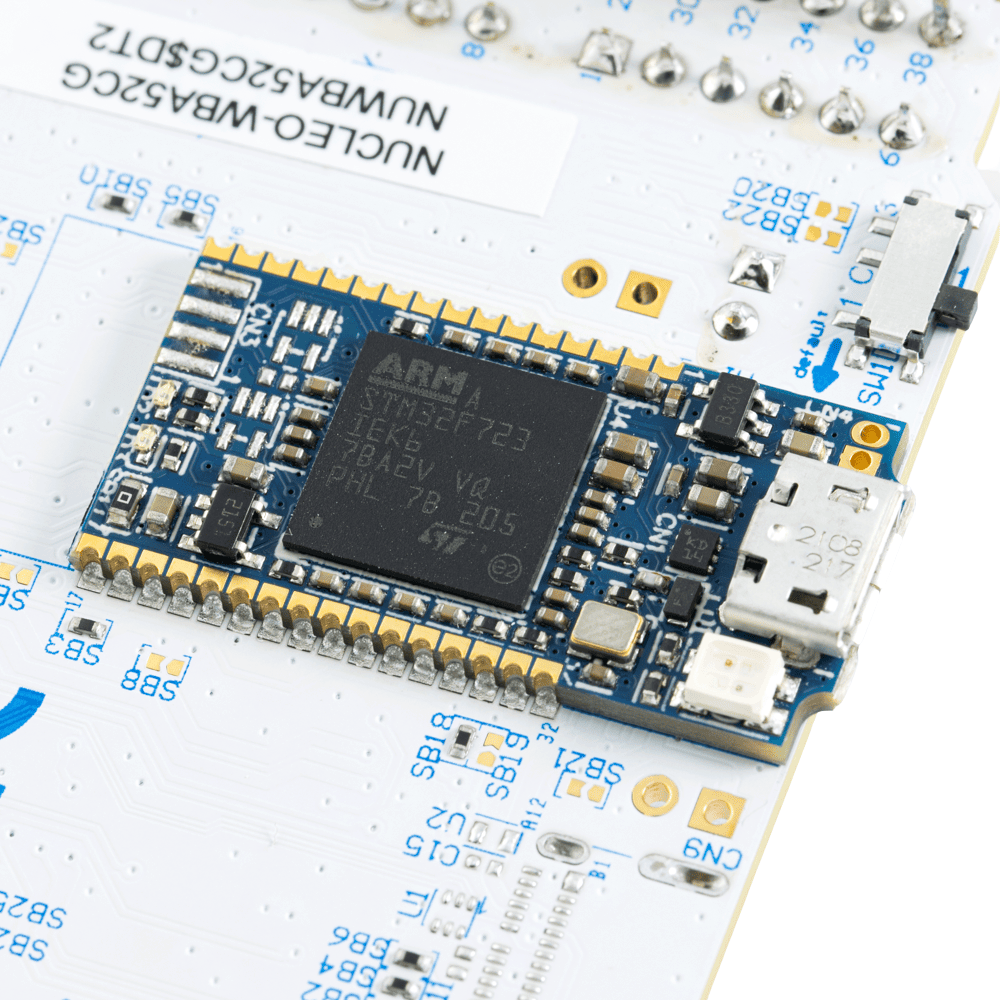

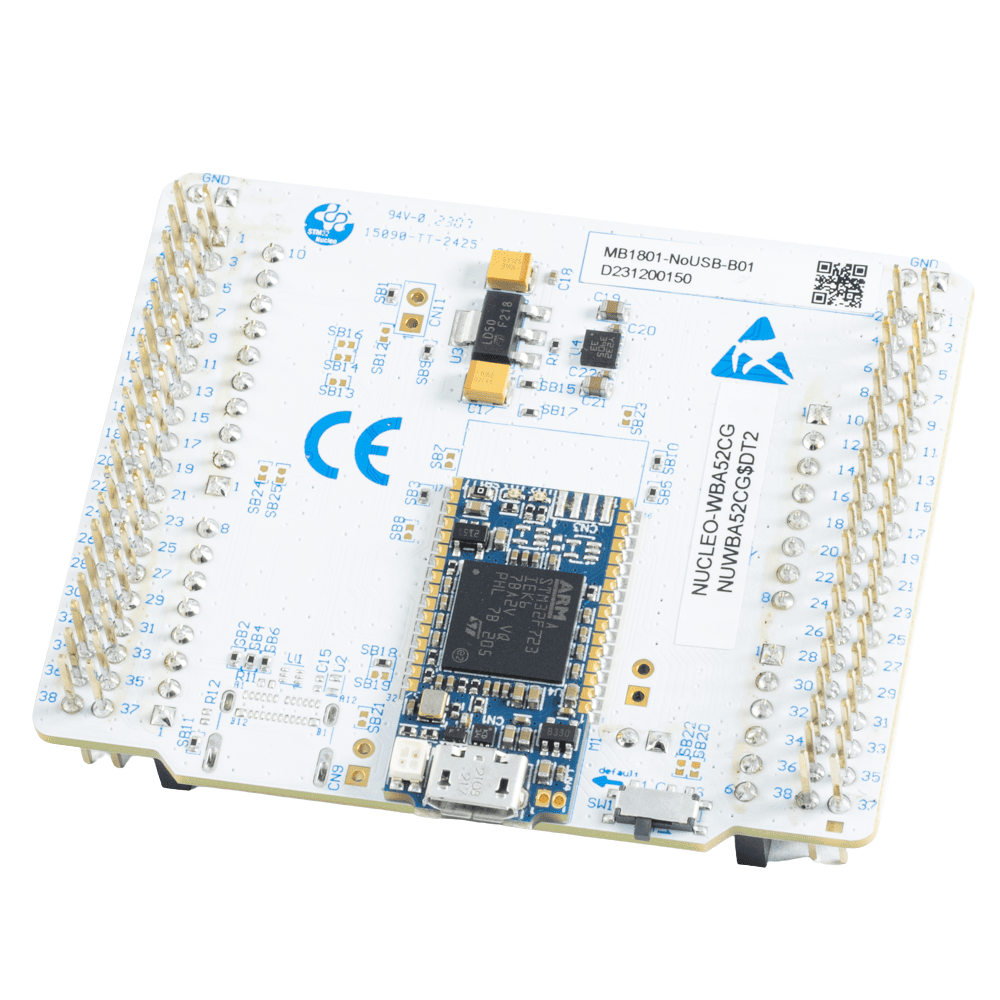

Każda płytka Nucleo posiada wbudowany programator oraz debugger w jednym, czyli ST-Link. Programator znajduje się w najnowszej wersji oznaczonej jako ST-Link/V3. Prorgamator wlutowany jest w płytkę w formie modułu ze złączem USB micro.

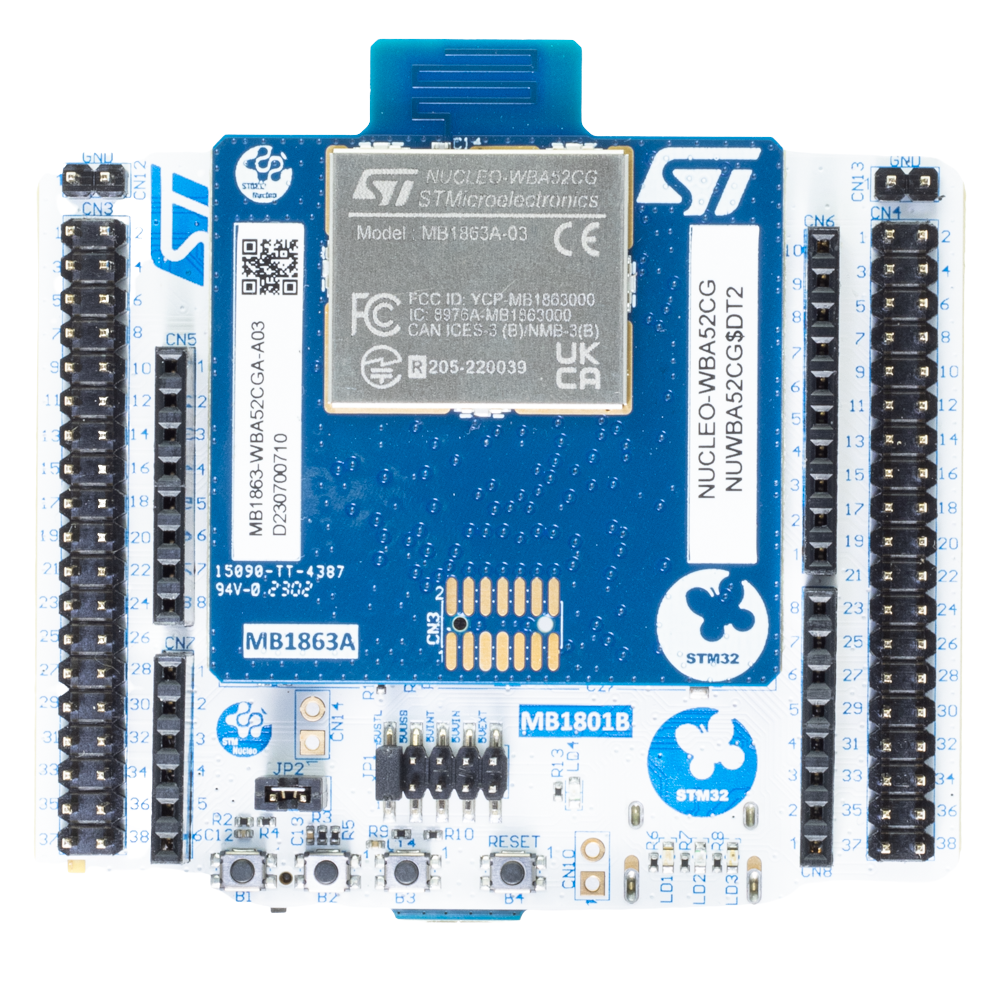

Płytka NUCLEO-WBA52CG posiada dwa rodzaje złącz, do których można podłączać dodatkowe moduły i urządzenia. Jedno zgodne z Arduino Uno oraz ST Morpho.

ST Microelectronics dostarcza masę przykładów i bibliotek.

Płytka do zasilania i komunikacji z komputerem wykorzystuje złącze micro USB. Upewnij się, że masz właściwy przewód.

Specyfikacja mikrokontrolera STM32WBA52CG na NUCLEO-WBA52CG

Mikrokontroler STM32WBA52CG

• Rdzeń: ARM Cortex®-M33 z FPU i TrustZone®
• Maksymalne taktowanie: 100 MHz
• Pamięć Flash: 1 MB
• Pamięć SRAM: 128 kB (64 + 64)
• 8 kanałowe DMA
• Sprzętowy semafor HSEM

Specyfikacja płytki NUCLEO-WBA52CG

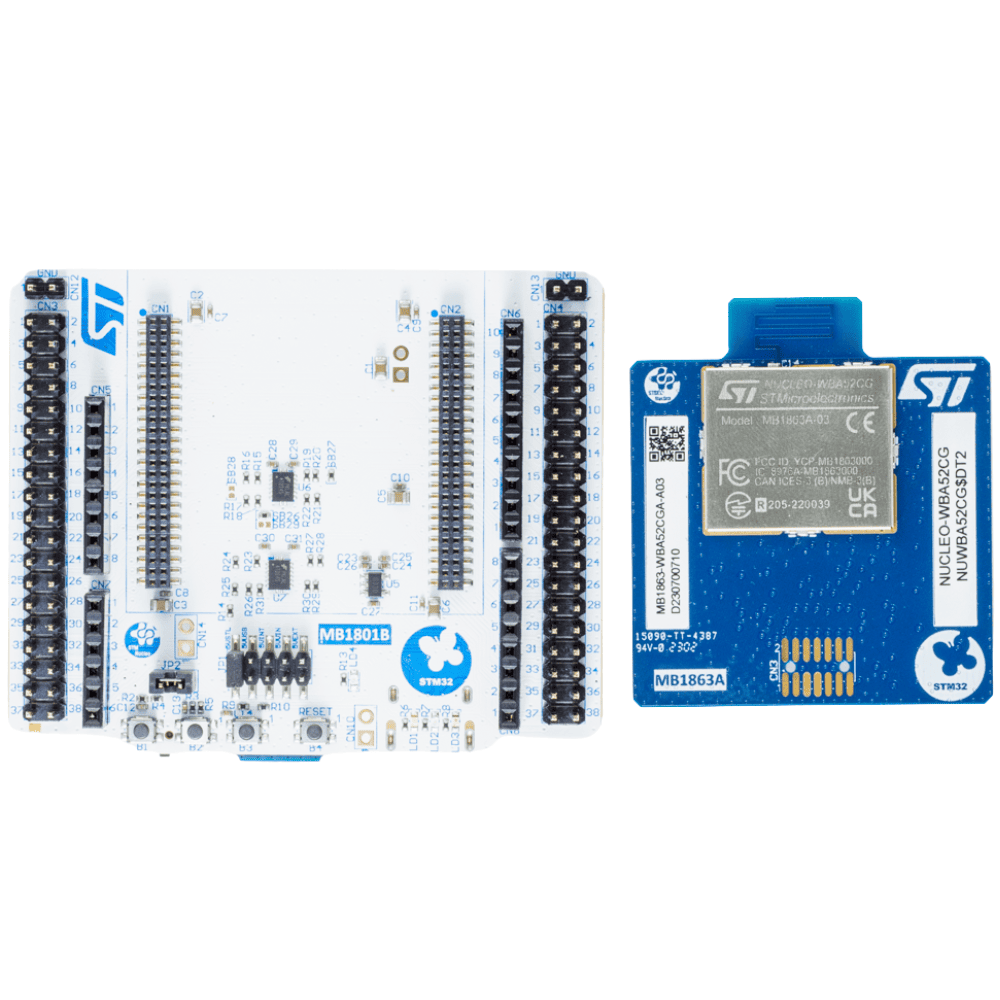

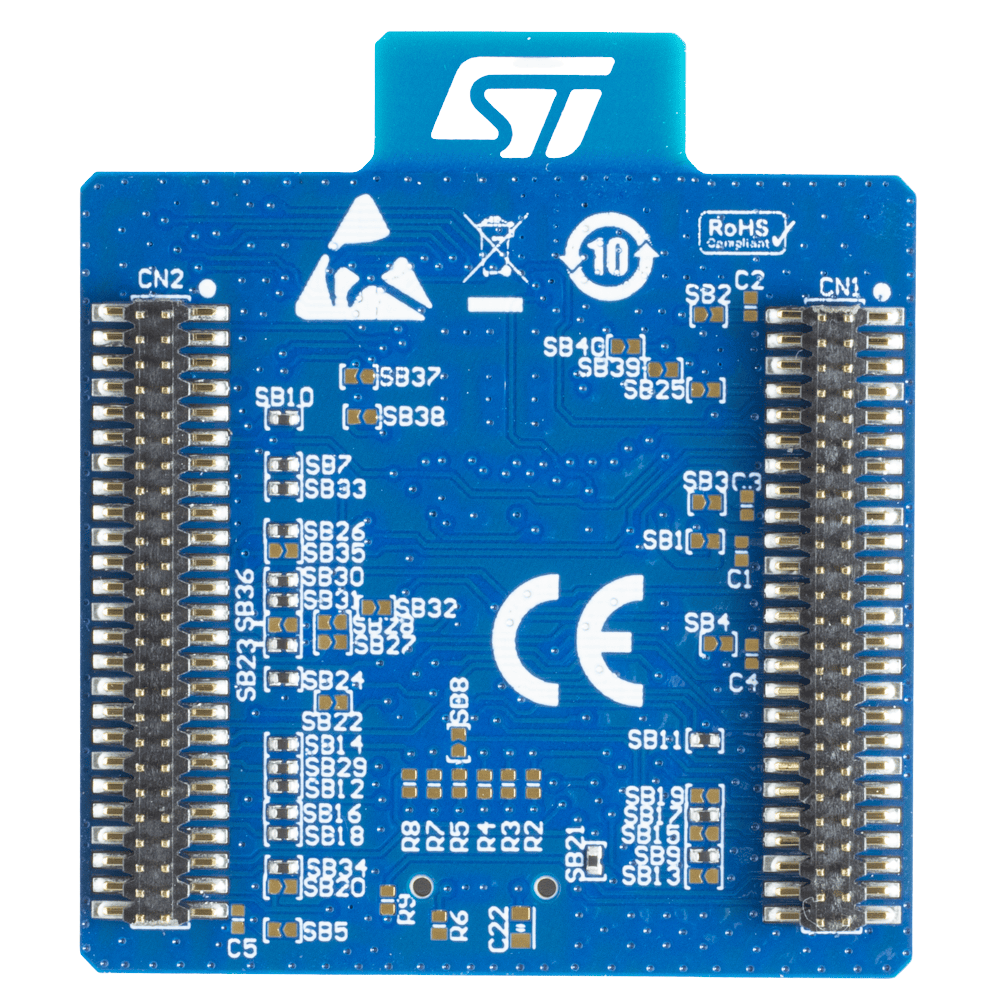

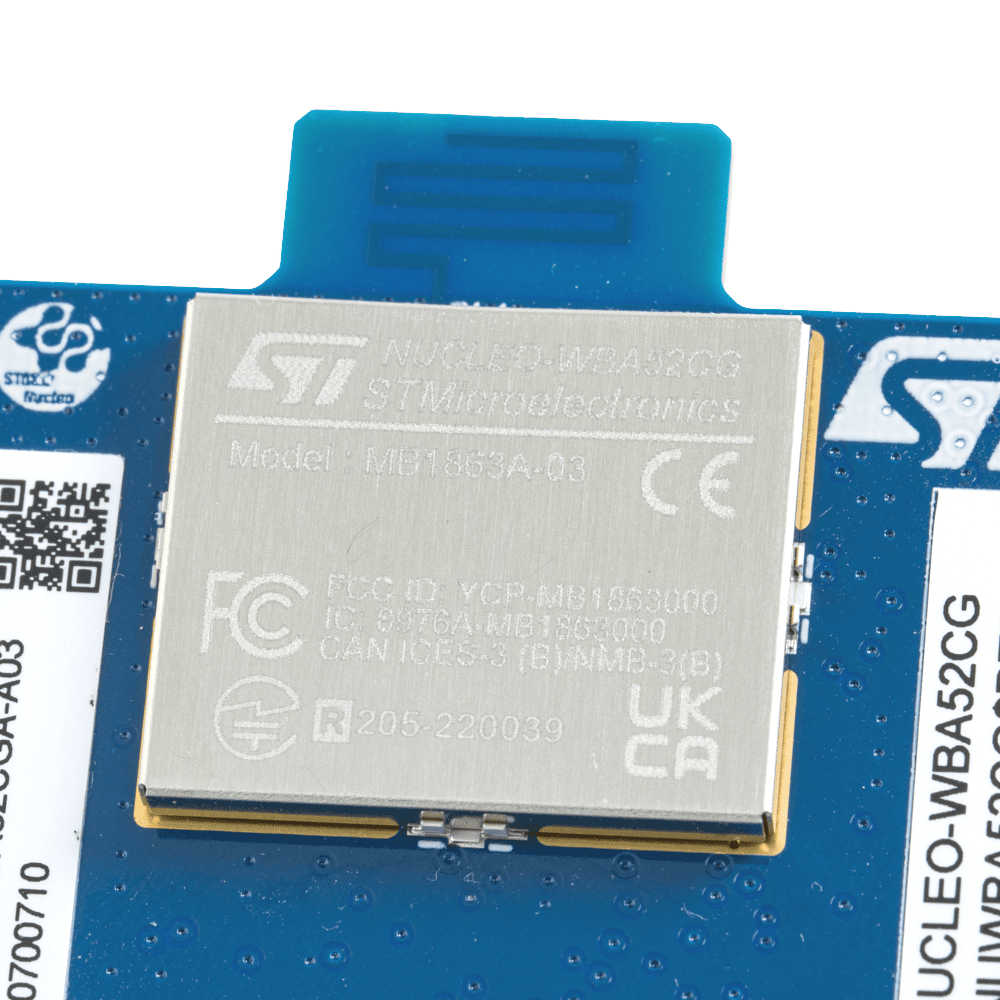

• Moduł z mikrokontrolerem STM32WBA52CG + dedykowana płytka bazowa Nucleo

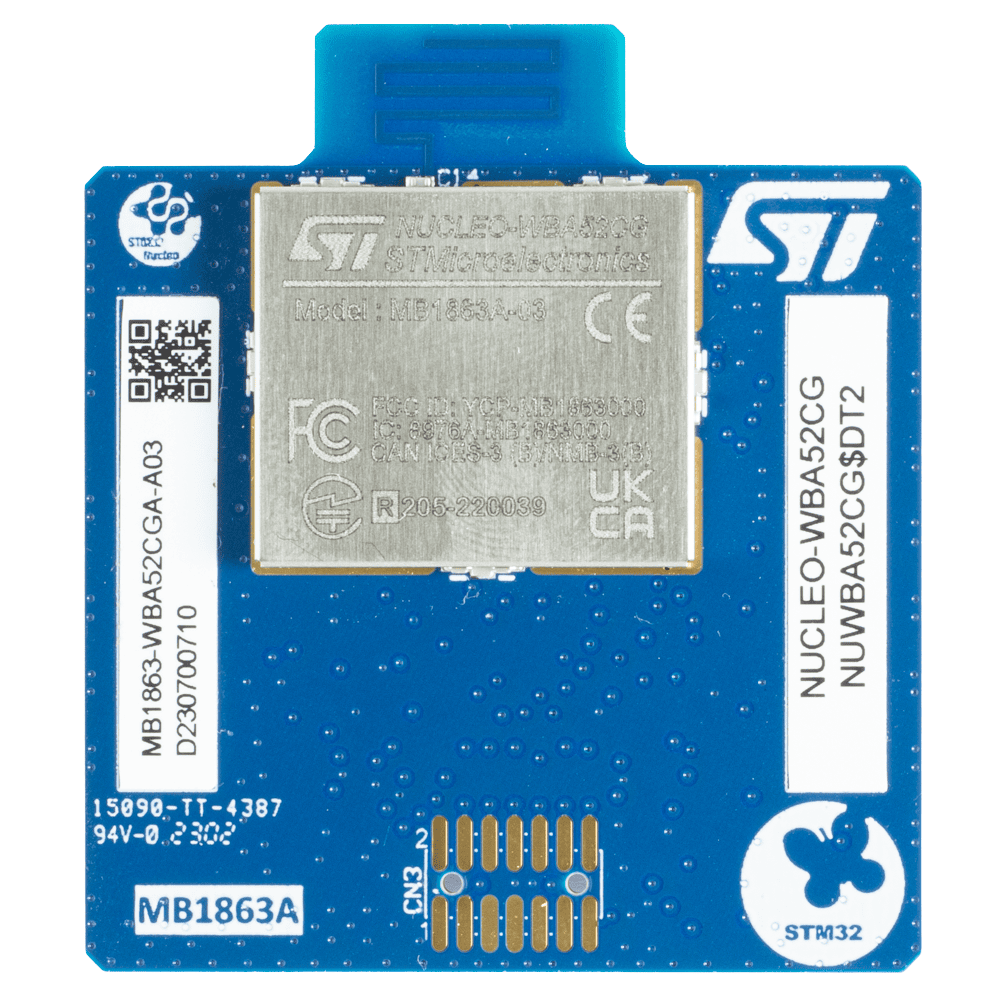

• Wbudowana antena PCB na module
• Wbudowany programator / debugger ST-Link-V3MODS
  • Pamięć masowa
  • Virtual COM port
  • Debugger

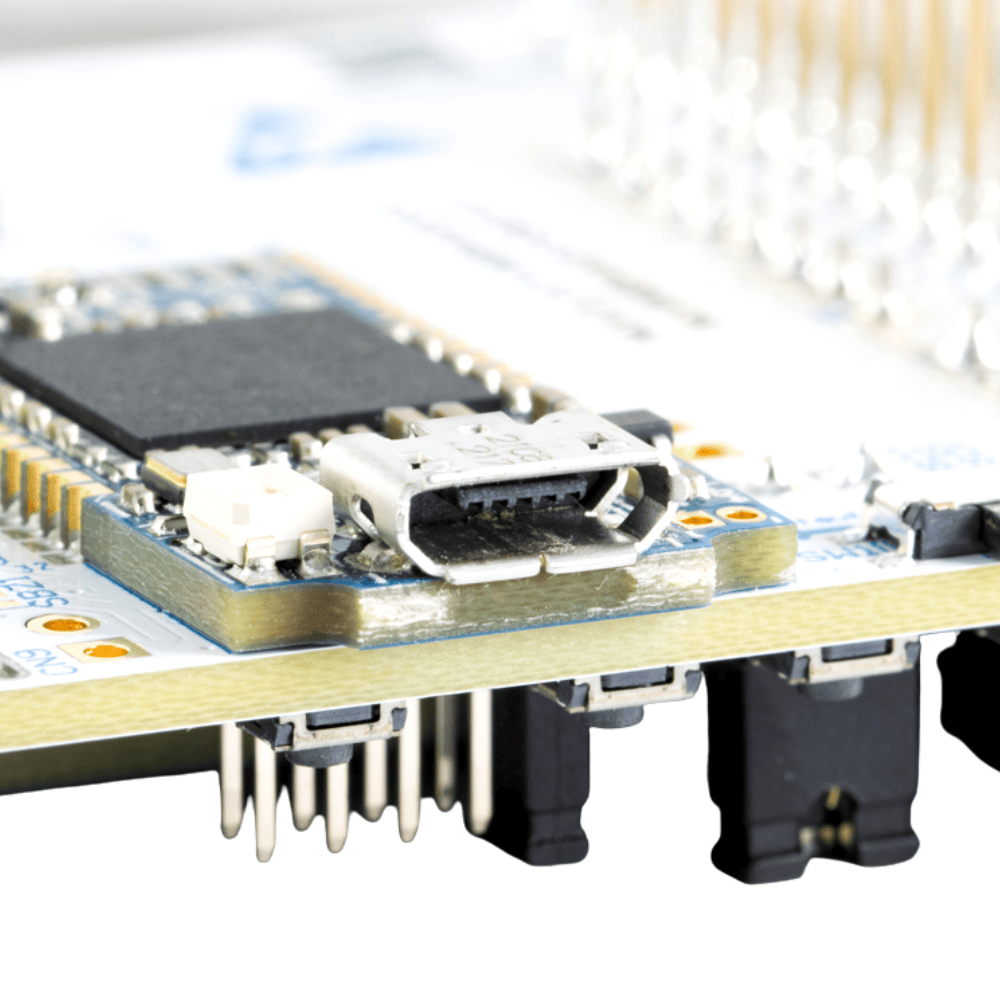

• Złącze USB micro
  • Zasilanie
  • Programowanie
  • Debugowanie
• Złącze w standardzie Arduino Uno R3
• Złącze w standardzie ST Morpho
• Wlutowane goldpiny
• Zasilanie
  • Z USB micro
  • Z zewnętrznego źródła zasilanie 5 lub 3,3 V
• 3 x Dioda użytkownika
• Przyciski
  • 3 x Użytkownika
  • Reset
• Oscylator kwarcowy 24 MHz
• Oscylator kwarcowy 32,768 kHz

Przydatne Linki

• Opis płytki na stronie ST
• Opis mikrokontrolera na stronie ST
• User Manual płytki NUCLEO-WBA52CG
