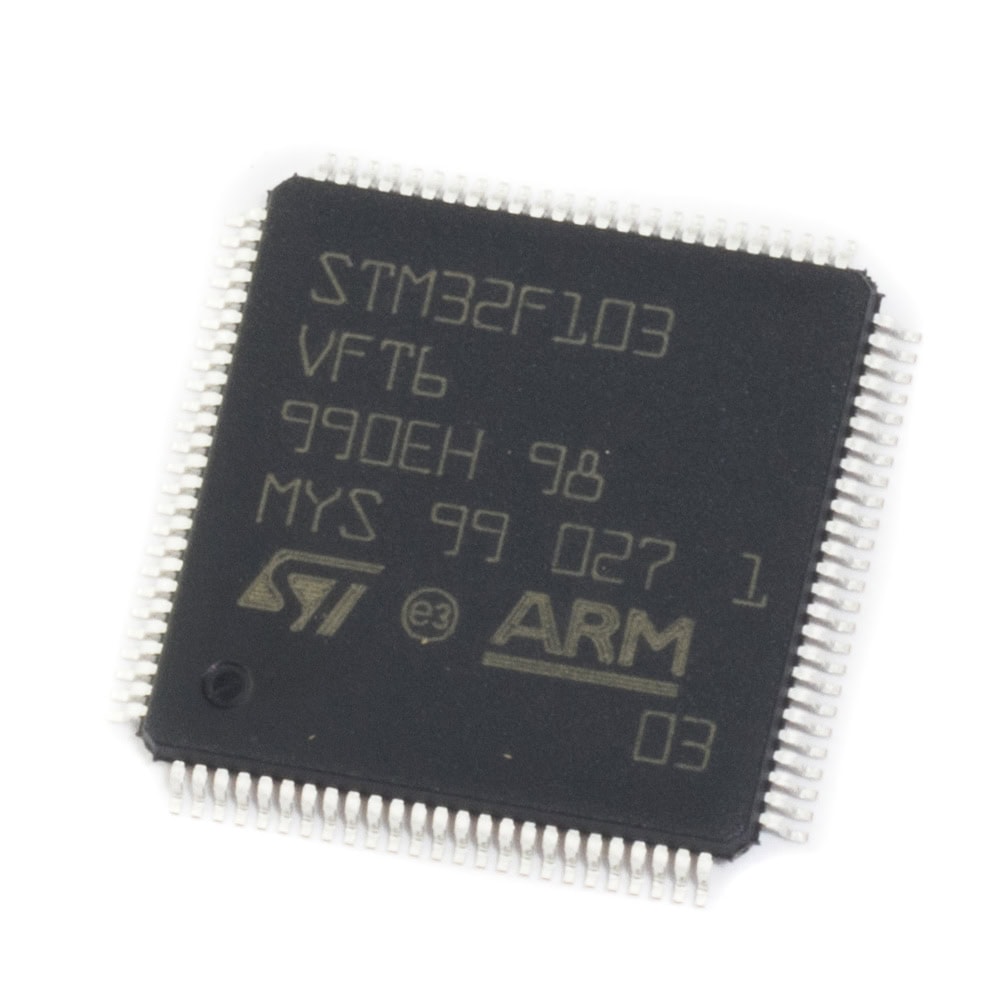

Mikrokontroler STM32F103VFT6 ARM Cortex-M3 LQFP100

Mikrokontroler STM32F103VFT6 firmy ST Microelectronics. Jest to 32-bitowy układ z architekturą ARM w obudowie SMD.

Układy pochodzą z oficjalnej dystrybucji. Nie są to niewiadomego pochodzenia układy z Chin.

Specyfikacja układu

• ARM Cortex®-M3
• Częstotliwość rdzenia max: 72 MHz
• Napięcie zasilania: 2.0 ÷ 3.6 V
• Pamięć FLASH: 768 kB
• Pamięć: SRAM: 96 kB
• Interfejsy
  • GPIO: 80
  • I2C: 2
  • SPI: 3
  • I2S: 2
  • USART: 5
  • USB: 1 x 2.0 FS
  • CAN: 1 x 2.0B
  • SDIO: 1
  • FSMC
    • 4 piny Chip Select
    • Pamięci: Compact Flash, SRAM, PSRAM, NOR, NAND
    • LCD parallel 8080 6800
• 1 x DMA 12 kanałów
• Interfejsy analogowe
  • 2 x ADC 12-bit, 16 kanałów
  • 2 x DAC 12-bit, 2 kanały
• Timery
  • 6 x 16-bit, 4 kanały
  • 2 x 16-bit, 2 kanały
  • 4 x 16-bit, 1 kanał
  • 2 x 16-bit, ultra-low power
  • 1 x RTC
  • 1 x SysTick
• Watchdogi
  • 1 x Independent Watchdog
  • 1 x Window Watchdog
• Security
  • CRC
  • Unikalne 96-bitowe ID
• Obudowa: LQFP100
