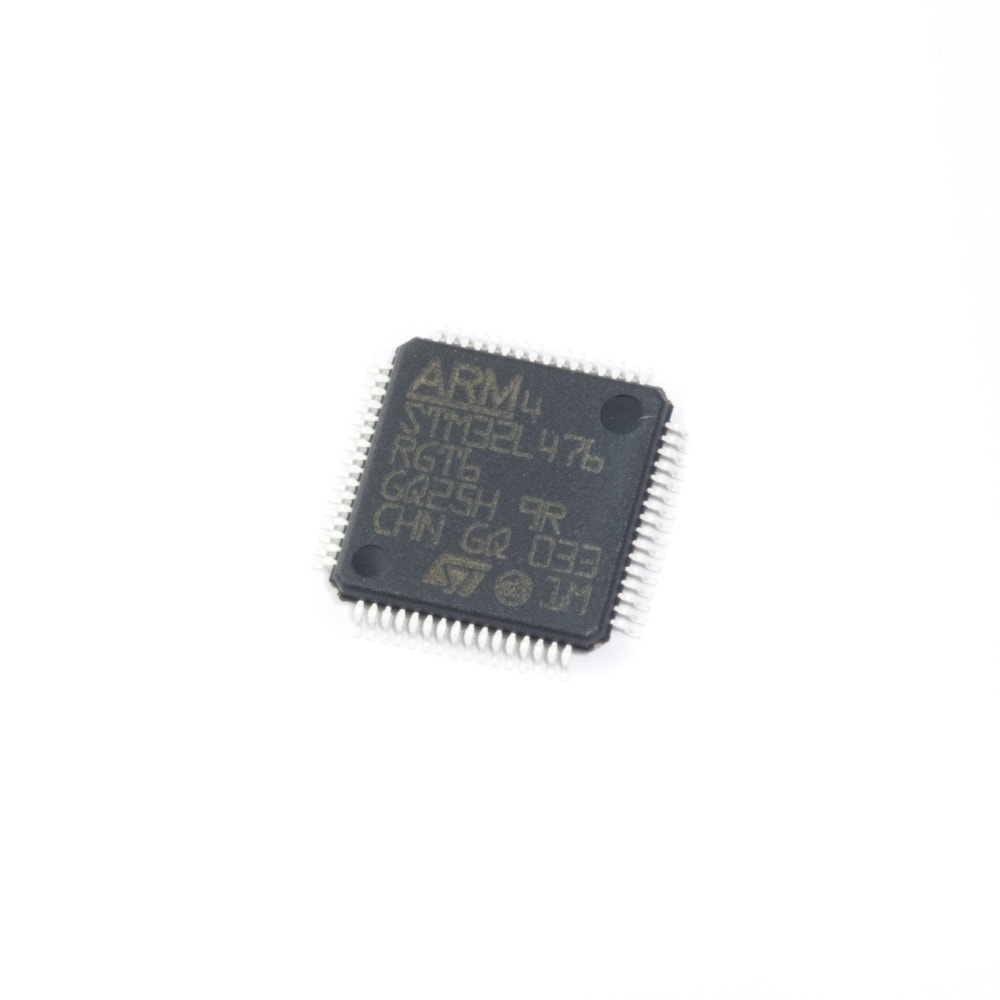

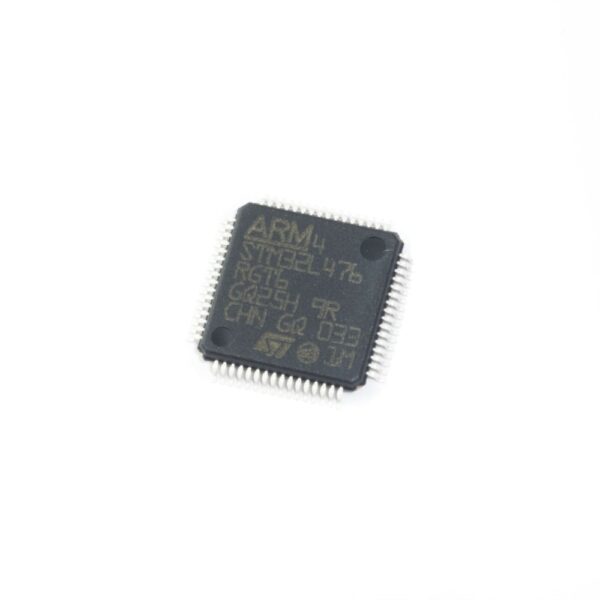

Mikrokontroler STM32L476RGT6 ARM Cortex-M4 LQFP64

Mikrokontroler STM32L476RGT6 firmy ST Microelectronics. Jest to 32-bitowy układ z architekturą ARM w obudowie SMD.

Układy pochodzą z oficjalnej dystrybucji. Nie są to niewiadomego pochodzenia układy z Chin.

Specyfikacja układu

• ARM Cortex®-M4 z FPU
• Częstotliwość rdzenia max: 80 MHz
• Napięcie zasilania: 1.71 ÷ 3.6 V
• Pamięć FLASH: 1 MB
• Pamięć: SRAM: 128 kB
• 1 x DMA 14 strumieni
• Interfejsy
  • GPIO: 51
  • I2C: 3
  • SPI: 3
    • Quad SPI
  • USART: 5
  • LPUART: 1
  • USB: 1 x 2.0 FS OTG
  • CAN: 1 x 2.0B
  • SDMMC: 1
  • SAI: 2
  • SWPMI: 1
  • IRTIM: 1
  • Pojemnościowe kanały pomiarowe: 12
  • Kontroler LCD: 4 x 32 lub 8 x 28 (COM x SEG)
• Interfejsy analogowe
  • 3 x ADC 12-bit, 16 kanałów
  • 1 x DAC 12-bit, 2 kanały
  • 2 x Komparator analogowy
  • 2 x Wzmacniacz operacyjny
  • DFSDM: 4 (8 kanałów)
• Grafika
  • Chrom-ART Accelerator™
• Timery
  • 2 x 32-bit, 4 kanały
  • 4 x 16-bit, 4 kanały
  • 1 x 16-bit, 2 kanały
  • 2 x 16-bit, 1 kanał
  • 2 x 16-bit, Basic
  • 2 x 16-bit, Ultra-low-power
  • 1 x RTC
  • 1 x SysTick
• Watchdogi
  • 1 x Independent Watchdog
  • 1 x Window Watchdog
• Security
  • TRNG
  • CRC
  • Unikalne 96-bitowe ID
• Obudowa: LQFP64

Przydatne linki

• Datasheet
• Reference Manual
