STM32U083C-DK Zestaw uruchomieniowy z mikrokontrolerem STM32U083MCT6

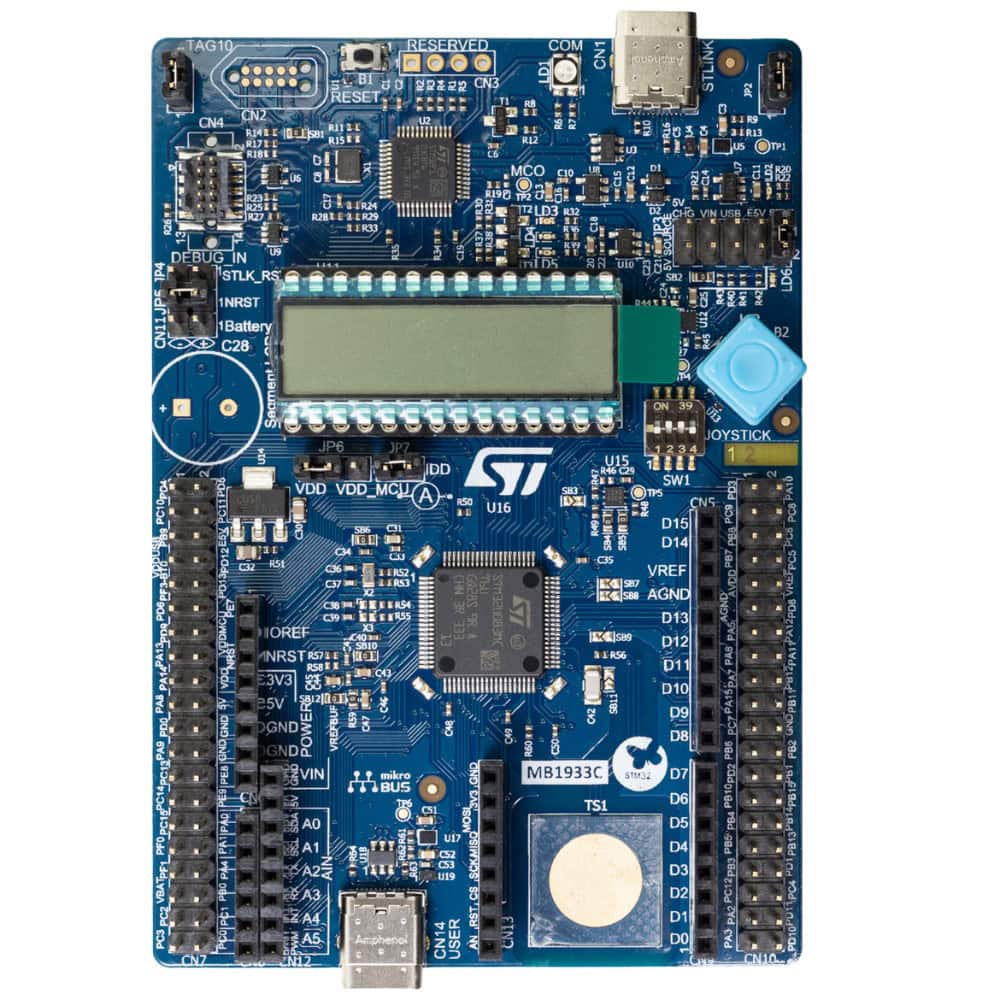

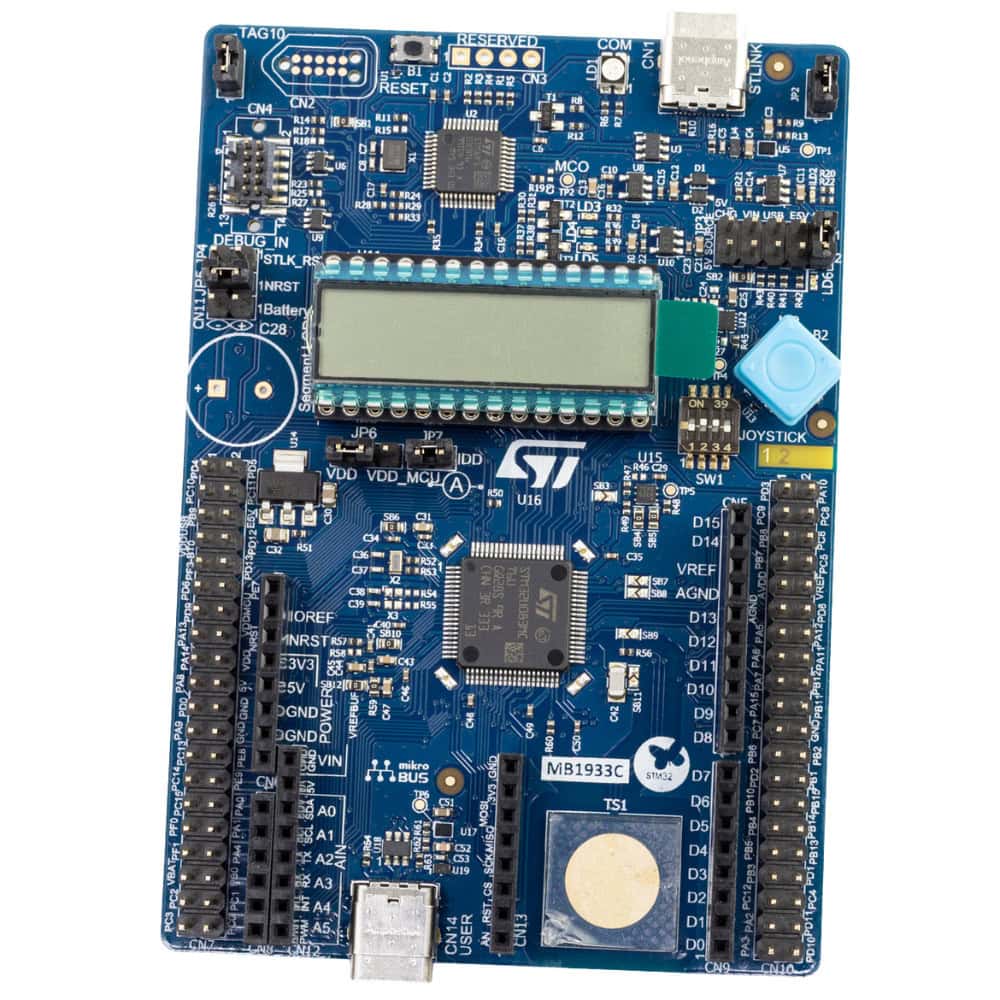

Zestaw Discovery STM32U083C-DK to platforma rozwojowa zaprojektowana wokół mikrokontrolera STM32U083MCT6. Układ ten oparty jest na rdzeniu Ultra-low-power Arm Cortex-M0+

Platforma Discovery posiada wiele układów zewnętrznych podłączonych i gotowych do użycia. Są to m.in.:

Wyświetlacz LCD 4 x 24 segment
Trzy diody LED użytkownika
Joystick użytkownika
Klawisz dotykowy
Czujnik temperatury
Złącze USB-C dla użytkownika

Zestaw STM32U083C-DK nie wymaga zewnętrznego programatora/debugera, gdyż posiada zintegrowany programator STLINK-V2EC. Działa po podłączeniu do komputera za pomocą standardowego kabla USB Type-A lub USB Type-C® do USB Type-C®. Ten zestaw demonstracyjno-rozwojowy jest idealnym rozwiązaniem do projektowania i testowania aplikacji użytkownika

Kluczowe funkcje zestawu Discovery STM32U083C-DK

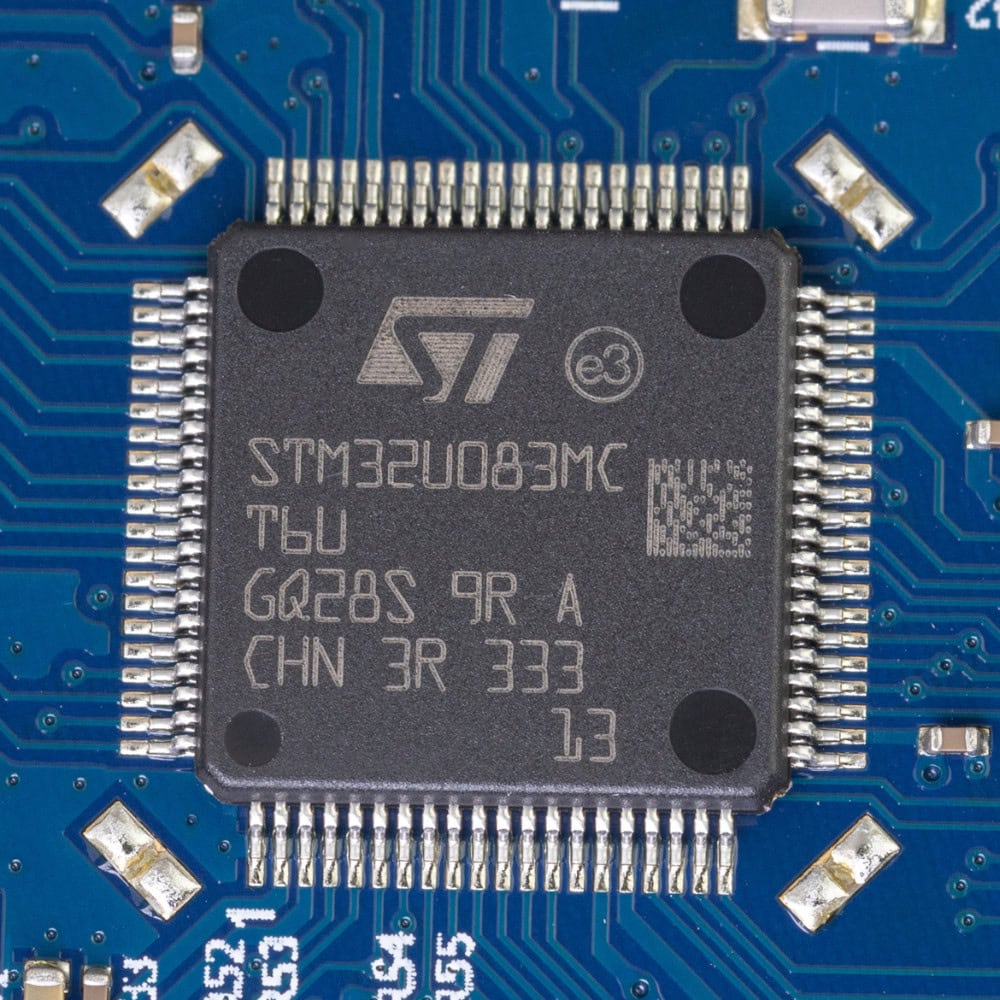

Główny Mikrokontroler: STM32U083MCT6, zasilany przez rdzeń ARM® Cortex®-M0+ oferuje 256 KB pamięci Flash, 40 KB SRAM, wszystko umieszczone w obudowie LQFP80.

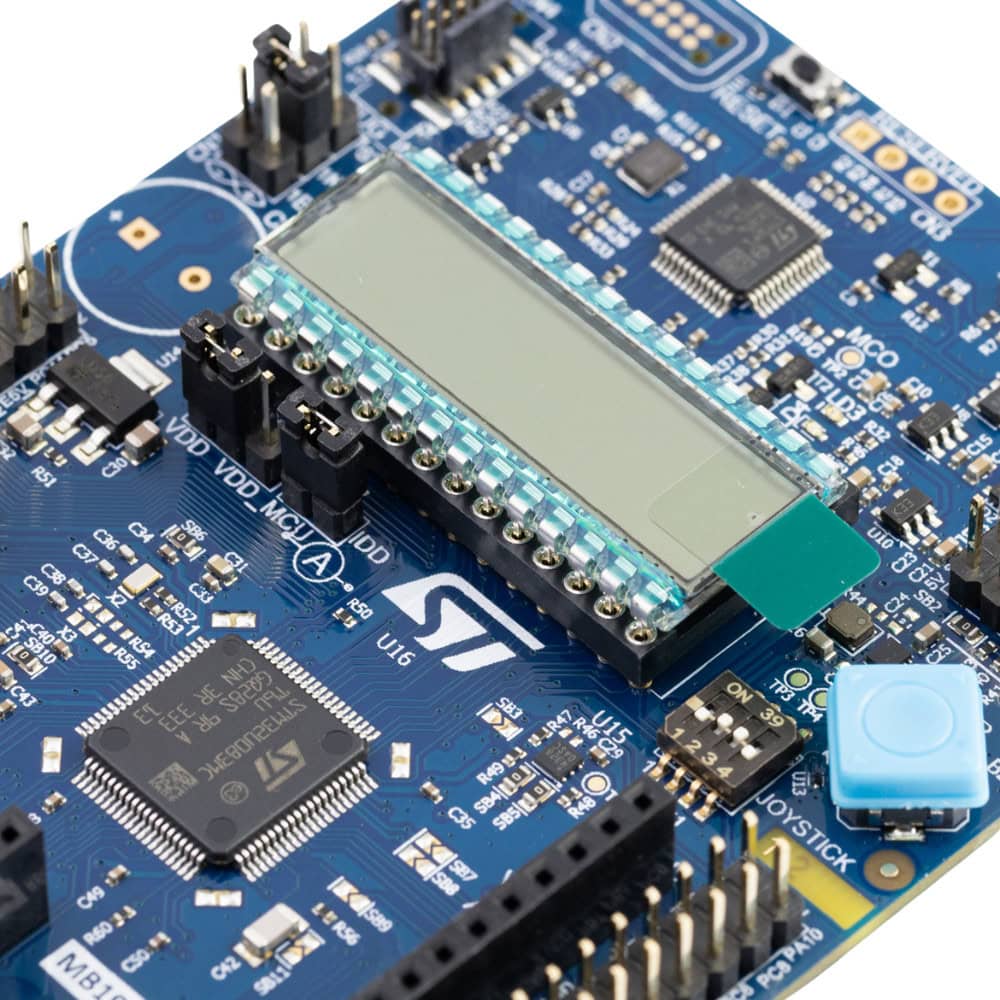

Wyświetlacz: Wyposażony w 4×24-segmentowy LCD, idealny do wyświetlania prostych interfejsów użytkownika oraz danych.

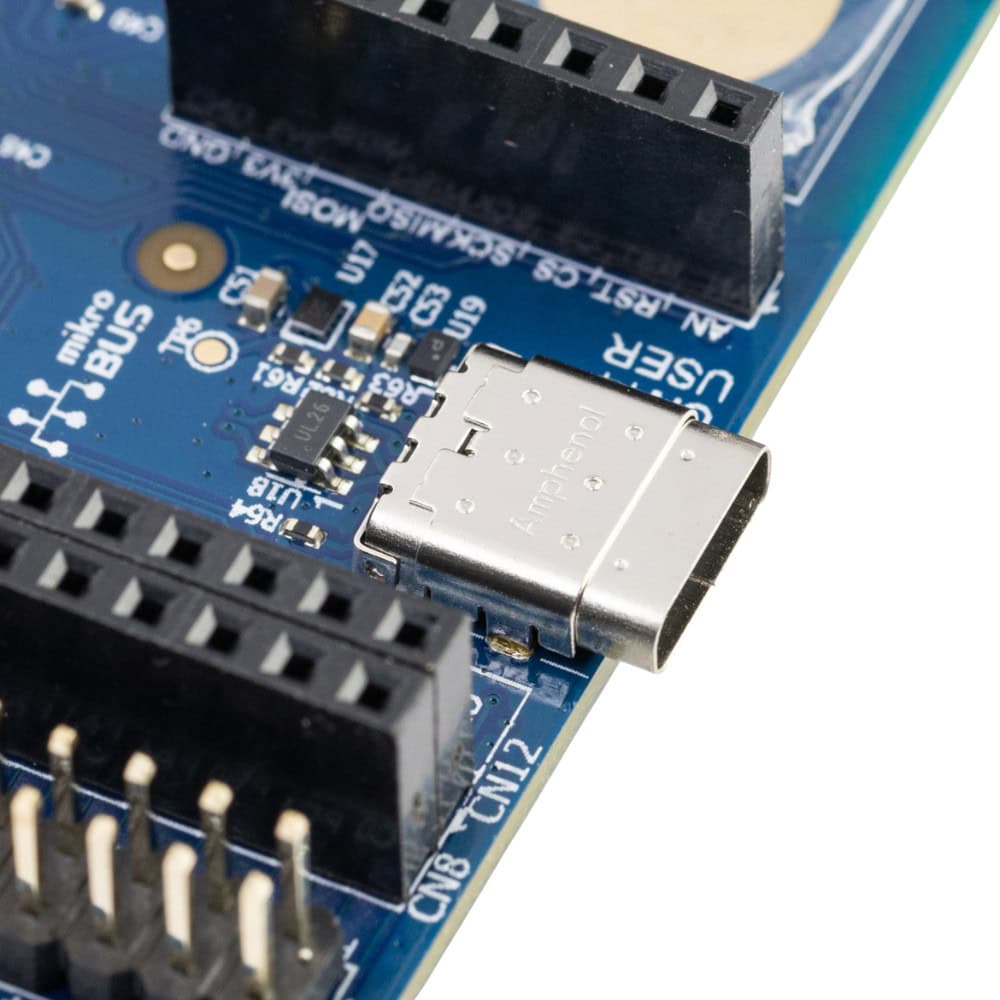

Łączność: Zawiera złącze USB Type-C® dla urządzenia użytkownika oraz dla ST-LINK, umożliwiające szybkie przesyłanie danych oraz programowanie.
Czujniki i Wejścia: Obejmuje dżojstik, dotykowy przycisk (Touchkey) oraz czujnik temperatury, co pozwala na interaktywne sterowanie i monitorowanie w projektach.
Rozszerzenia i Debugowanie: Obsługuje rozszerzenia mikroBUS™ oraz ARDUINO® Uno V3, co umożliwia łatwe dodawanie funkcji za pomocą istniejących shieldów i modułów. Zintegrowany debugger/programator STLINK-V2EC zapewnia wydajne debugowanie i programowanie.
Opcje Zasilania: Możliwość zasilania przez USB VBUS, złącze USB, lub zewnętrzne źródła, zapewniające elastyczność w różnych środowiskach rozwojowych.
Wsparcie Oprogramowania: Pakiet STM32Cube MCU oferuje kompleksowe biblioteki oprogramowania, przykłady, które wspierają rozwój w różnych środowiskach IDE takich jak IAR Embedded Workbench®, MDK-ARM, i STM32CubeIDE, ułatwiając efektywny rozwój aplikacji.

Specyfikacja zestawu Discovery STM32U083C-DK

Mikrokontroler STM32U083MCT6 oparty na rdzeniu ARM® Cortex®-M0+ z 256 Kbyte pamięci flash, 40 Kbyte SRAM w obudowie LQFP80.
Wyświetlacz 4×24-segmentowy LCD, idealny do prostych aplikacji wyświetlających dane czy status.
Złącze USB Type-C® użytkownika oraz złącze ST-LINK USB Type-C®, umożliwiające łatwe programowanie i komunikację z urządzeniem.
Joystick użytkownika, przycisk resetu, trzy diody LED oraz dotykowy przycisk (Touchkey) dla interakcji użytkownika i sygnalizacji.
Czujnik temperatury do monitorowania warunków otoczenia oraz eksperymentów z czujnikami.
Złącza rozszerzeń:
- mikroBUS™,
- ARDUINO® Uno V3,
- Złącze debugowania Arm® Cortex® 10-pinowe 1,27 mm (SWD/JTAG),
- Pełne złącze rozszerzeń dla wszystkich I/O STM32,
- Dedykowane złącze VBAT umożliwiające zasilanie z baterii.
Elastyczne opcje zasilania: poprzez ST-LINK USB VBUS, złącze USB użytkownika, lub zewnętrzne źródła, zapewniające wszechstronność w różnych środowiskach testowych.

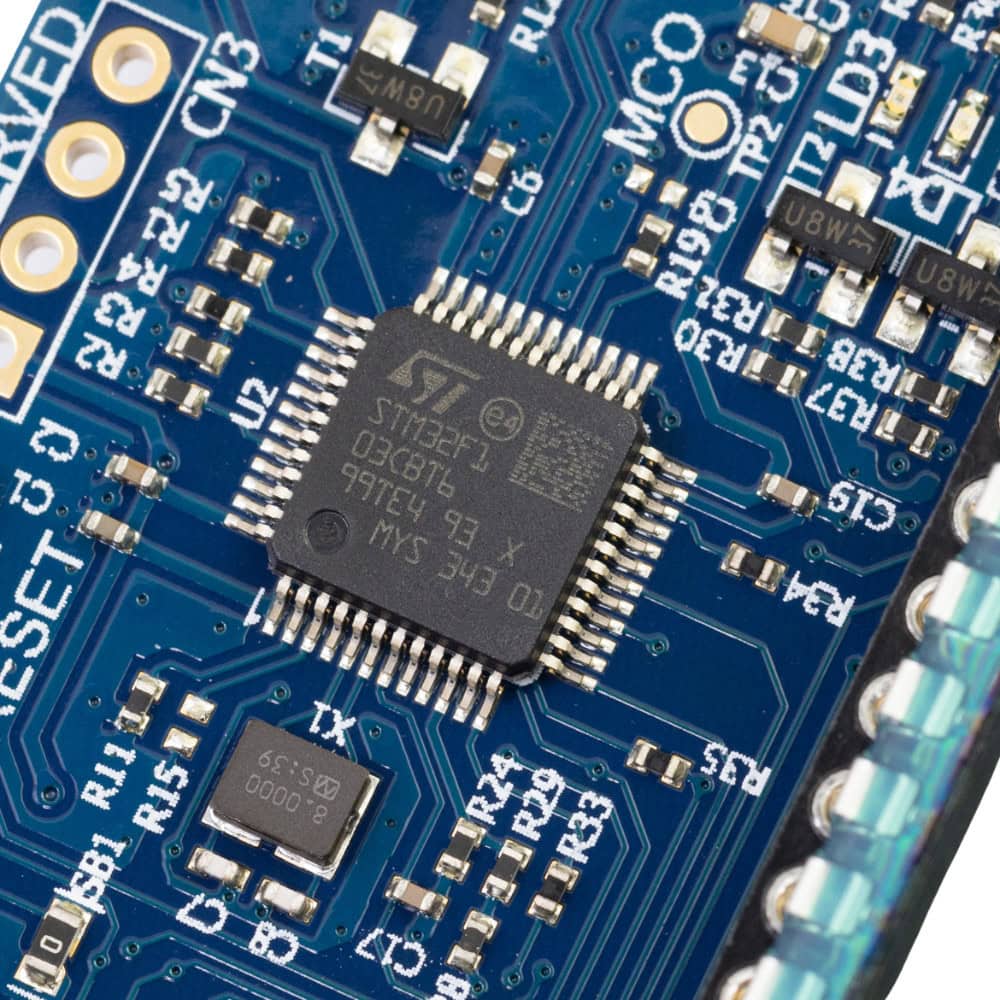

Zintegrowany debugger/programator STLINK-V2EC z możliwością re-enumeracji USB: masowa pamięć, wirtualny port COM i port debugowania.
Oprogramowanie wspierające rozwój: Obszerny pakiet STM32Cube MCU zawiera darmowe biblioteki oprogramowania, przykłady i wsparcie dla różnych Zintegrowanych Środowisk Rozwojowych (IDE), takich jak IAR Embedded Workbench®, MDK-ARM i STM32CubeIDE, co ułatwia tworzenie zaawansowanych aplikacji.
