Zestaw DIY Migające Światła LED do nauki lutowania

Zestaw DIY Migające Światła LED to świetny sposób na naukę lutowania i podstaw elektroniki.

Wykorzystuje układ symulacyjny oparty na układach scalonych NE555 i CD4017, które sterują naprzemiennym miganiem niebieskich i czerwonych diod LED w zależności od impulsu.

Oscylator zbudowany na bazie NE555 generuje sygnał oscylacyjny przesyłany do licznika CD4017, który włącza wyjścia w określonej sekwencji. W efekcie niebieskie i czerwone diody LED migają naprzemiennie, symulując działanie lampy alarmowej.

Regulując wartość rezystora RP1, można zmienić okres oscylacji, a co za tym idzie – prędkość migania diod. Zestaw działa w zakresie napięcia zasilania od 9 V do 12 V.

Główne cechy produktu

Naprzemienne miganie diod LED
Sekwencja zapalania diod symuluje działanie sygnału alarmowego, zapewniając ciekawy efekt wizualny.
Regulacja jasności diod LED
Rezystory R2 i R3 umożliwiają dostosowanie jasności świecenia w zakresie od 10 Ω do 100 Ω.
Modularna konstrukcja
Płytki z diodami LED można zamontować oddzielnie od głównej płytki, zwiększając elastyczność instalacji.
Łatwa zmiana prędkości migania
Poprzez regulację rezystora RP1 można dostosować szybkość migania diod LED do własnych potrzeb.
Zasilanie uniwersalne
Moduł działa w zakresie napięcia 9-12 V, co czyni go kompatybilnym z wieloma zasilaczami.

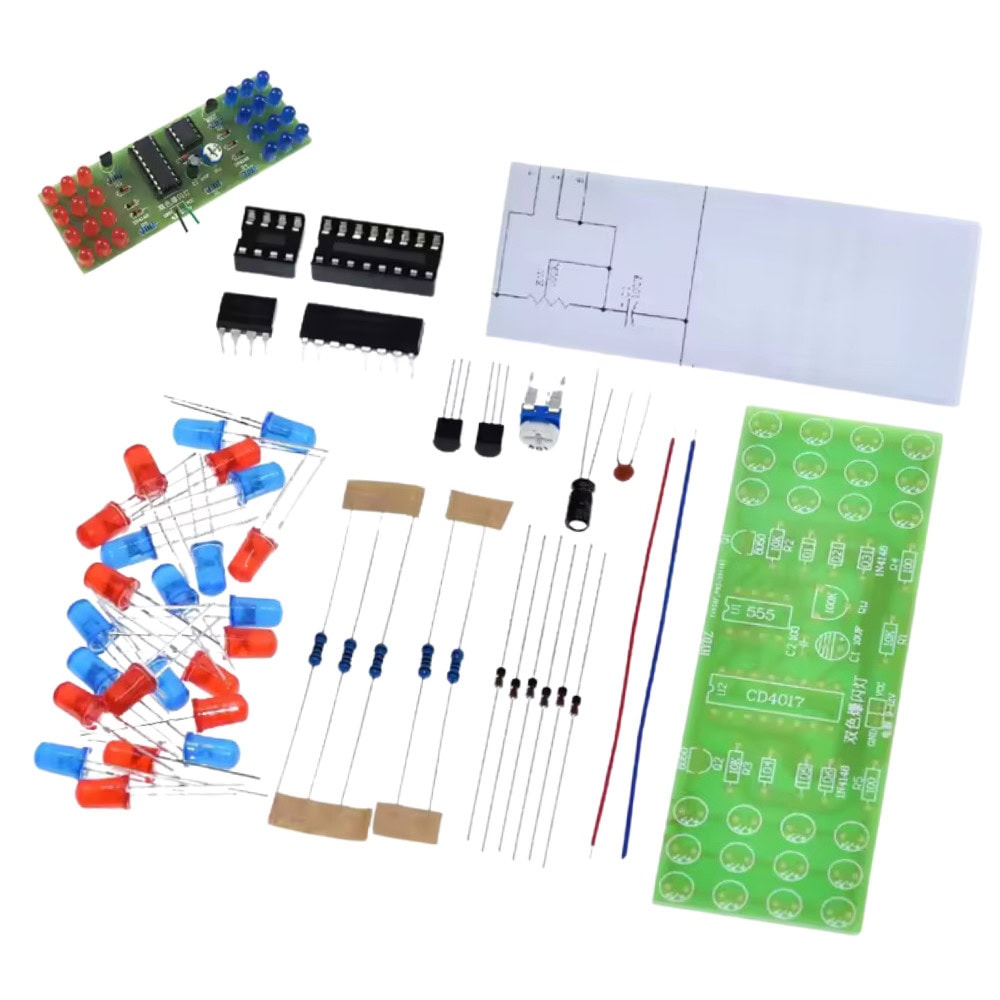

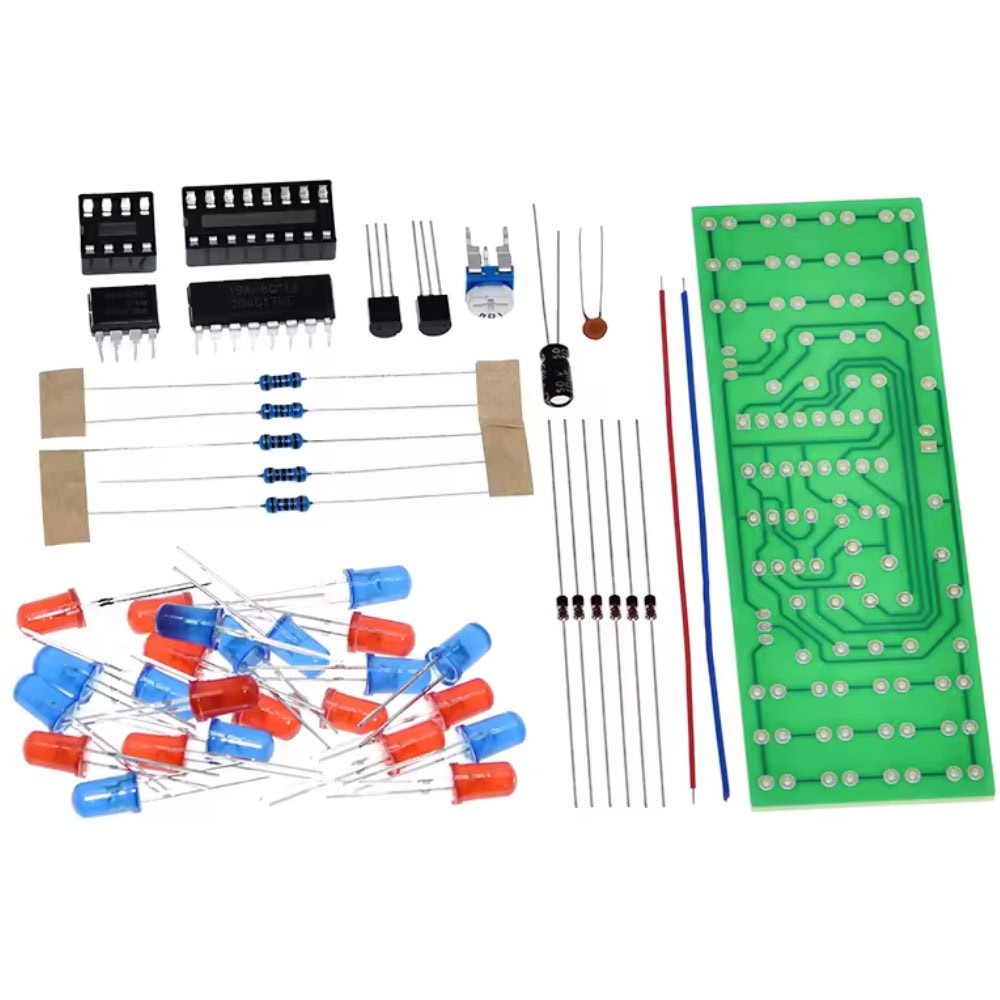

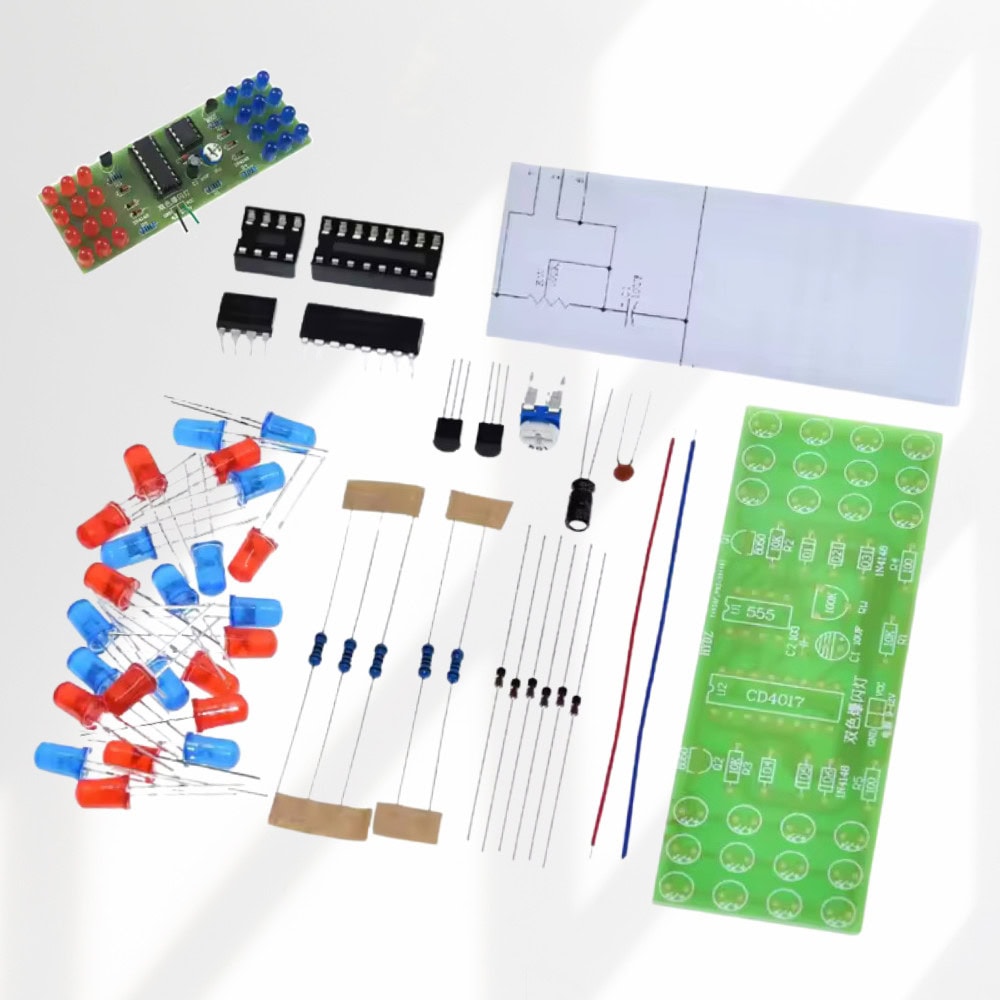

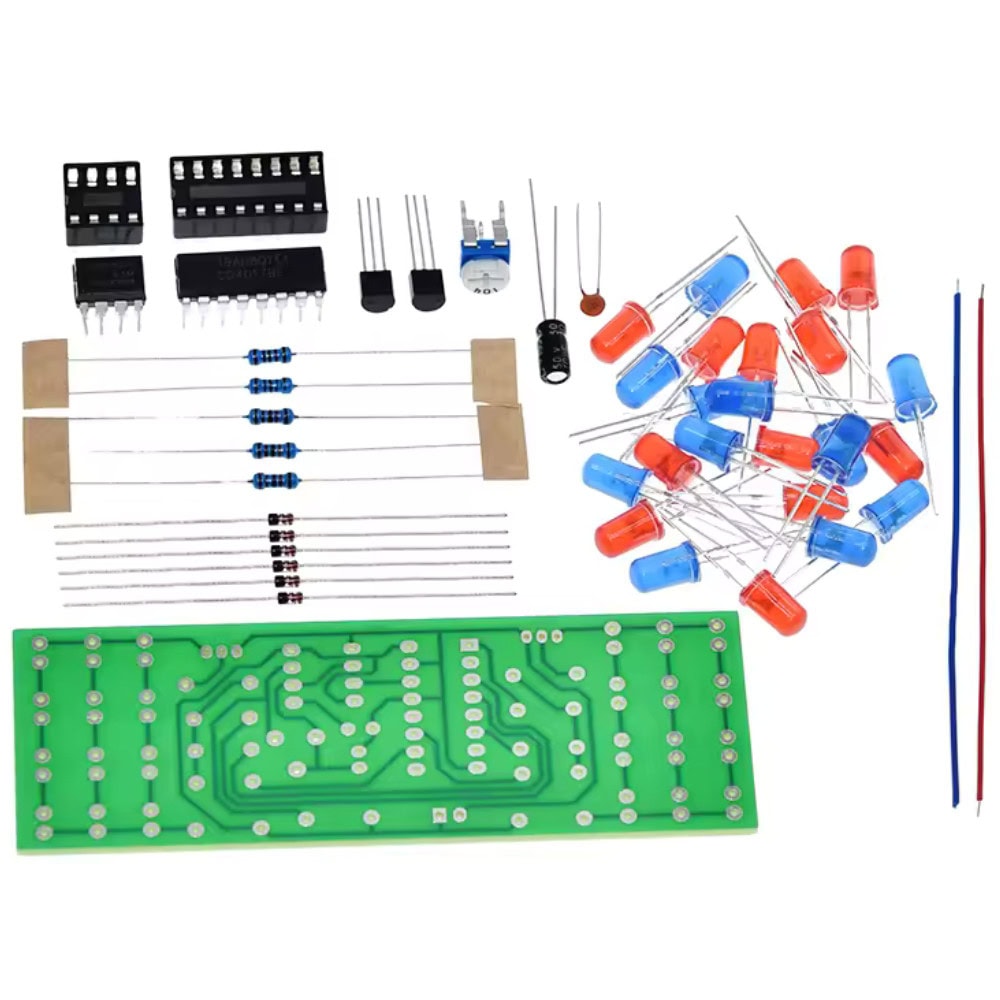

Komponenty w zestawie

✅ Typ: Zestaw DIY / Do nauki lutowania
???? Model: Migające Światła LED
???? Komponenty w zestawie:
- ???? Rezystory metalizowane: R1, R4, R5 (10 kΩ), R2, R3 (10-100 Ω)
- ???? Niebieskie diody LED: L1-L12 (5 mm)
- ???? Czerwone diody LED: L13-L24 (5 mm)
- ⚡ Dioda 1N4148: D1-D6
- ???? Układ scalony: NE555 (DIP-8), CD4017 (DIP-16)
- ???? Tranzystory: S8050 (TO-92)
- ???? Rezystor regulowany: RP1 (200 kΩ – 1 MΩ)
???? Wymiary PCB: 32 x 92 mm
⚖️ Waga zestawu: 24,8 g
